Inbussleutel 8 mm met kruk
i
Inbusbouten vastzetten
f
Draaibare klem
Buisklem
k
voor klemmen rechthoekige en
vierkant buisprofielen zijplaten
verwijderen
Montage lengte-aanslag
l
op vlakke zijde opspanblok
Kogelhandgreep t.b.v.
c
verstelling support evenwijdig
aan slijprol
g Vastzetten
standaard aanslag
d.m.v. inbusbout
aan onderkant kruissupport
d Hendel voor verstelling support
loodrecht op slijprol

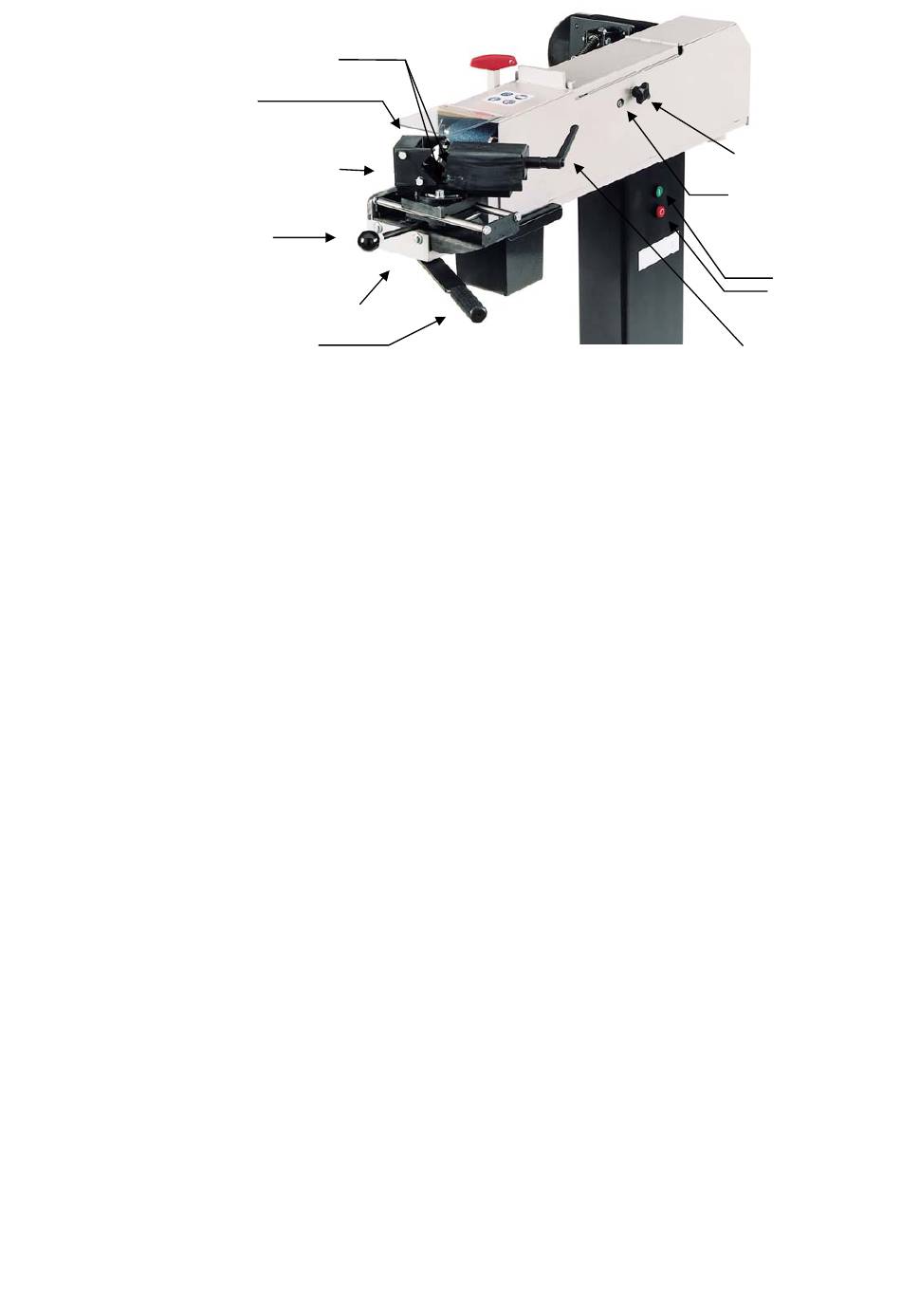

Figuur 4.5-1: Bedieningsmiddelen
4.6.
Werking
LET OP;
Bij slijprollen kleiner dan 30mm, loopt u kans dat de schuurband snel knapt.
Gebruik bij kleinere diameters daarom schuurbandbreedte 50mm en geen
100mm.
4.6.1. Starten en stoppen van de schuurband
De schakelaars voor het starten en stoppen bevinden zicht rechts op de zuil
van de machine. Zie figuur Figuur 4.5-1.
Voor starten van de machine dient de groene drukknop ingedrukt te worden.
Voor het stoppen van de machine dient de rode drukknop ingedrukt te
worden.
LET OP! Vóór het starten dient de zijklep gesloten te zijn. De zijklep is
aangegeven in Figuur 3.1-1.
4.6.2. Aandrijving van de schuurband
De schuurband wordt aangedreven door een "Eurospanning" motor. Dat wil
zeggen dat de motor aan te sluiten is op 230 Volt 3 fasen of op 400 Volt 3
fasen met een boven- en ondergrens van 10%.
Bij eerste inbedrijfstelling dient de aansluitspanning van de aansluitpunt
geverifieerd te worden met de op het typeplaatje vermelde
aansluitspanning. Volg bij het elektrisch aansluiten de aanwijzingen van
paragraaf 5.6.
Op de motoras is een poelie met rubber coating gemonteerd. De rubber
coating, in combinatie met de juiste bandspanning, zorgt voor de vereiste
grip van de schuurband op de poelie.
Voor het op spanning brengen van de schuurband zie paragraaf 4.6.8.
Op de poelie is de vereiste draairichting aangegeven. Houd hiermee
rekening bij het elektrisch aansluiten. Volg bij het elektrisch aansluiten de
aanwijzingen van paragraaf 5.6.
Op binnenzijde van de schuurband is eveneens de looprichting
aangebracht. Deze dient overeen te komen met de pijl op de poelie.
Voor het aanbrengen van de schuurband zie paragraaf 4.6.8.
4.6.3. Inspannen van een buisprofiel
Het buisprofiel dient ter bewerking te worden ingespannen in de buisklem.
De buisklem is op het kruissupport gemonteerd. Zie Figuur 4.5-1.
De buisklem met V-vormige zijplaten is geschikt voor het klemmen van
buizen met diameters van ø18-ø76 mm.
ALMI Machinefabriek B.V., Vriezenveen
Doc.nr.: 100287-HB-11 AL100U-01 NL
Revisie en revisiedatum: 0-25-02-2005
Pagina 12 van 23
Sterknop voor
j
openen en sluiten zijklep
Inbusbout voor h
afstellen schuurband
Drukknoppen
starten
a
stoppen b
schuurband
Klemhendel
e
