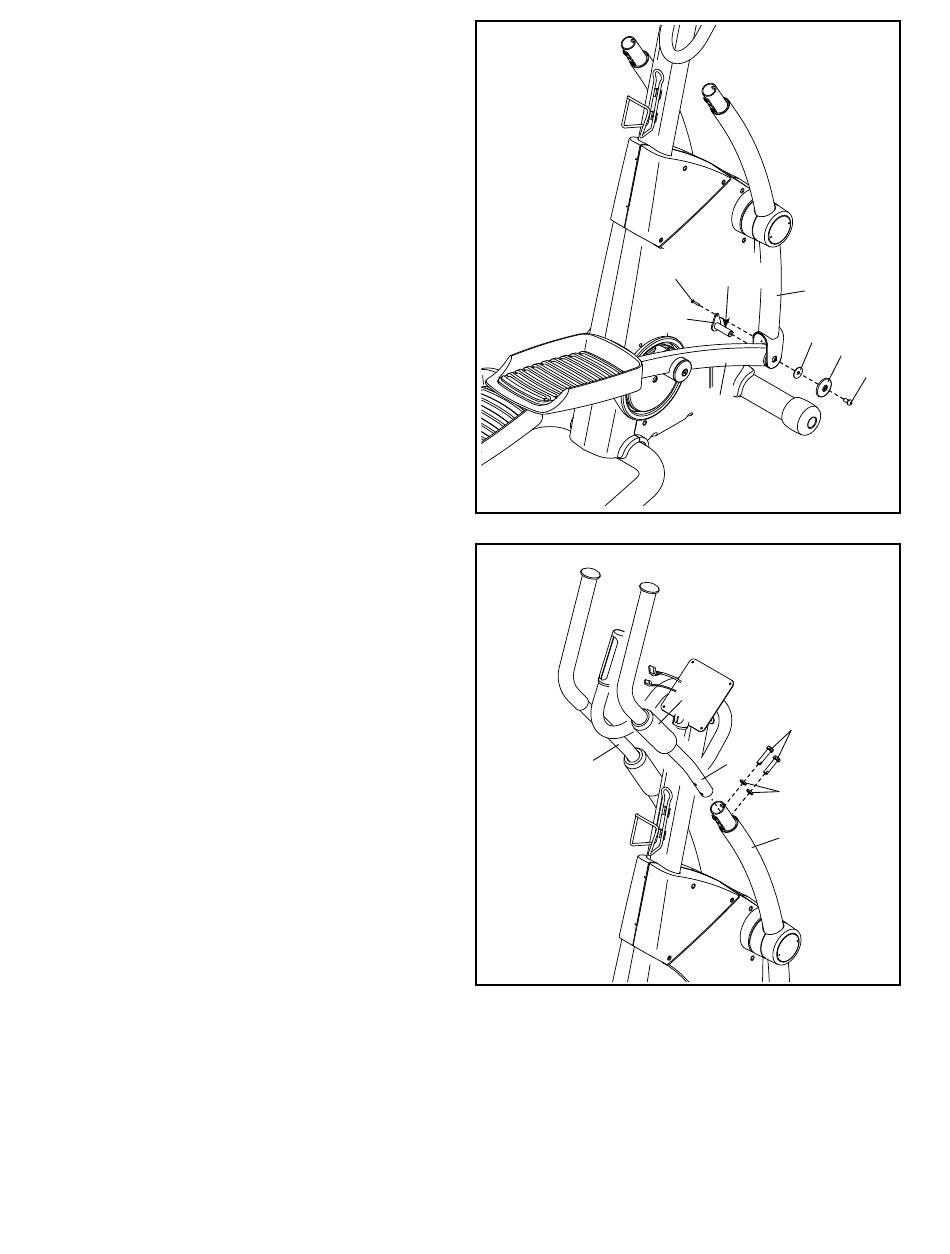

15. Breng een kleine hoeveelheid smeervet aan op
een Beenas (54).
Steek, terwijl een tweede persoon het voorste
uiteinde van het Rechterpedaalbeen (18) in de
binnenkant van de beugel van het Been van
het Rechterhandvat (16) vasthoudt, de Beenas
(54) in beide onderdelen. Zorg ervoor dat de
Beenas volledig ingestoken is.
Maak vervolgens een M5 x 10mm Schroef
(100) in de Beenas (54) en het Been van het
Rechterhandvat (16) vingervast.
Draai vervolgens een M8 x 17mm Schouder-
schroef (73) vast met een Beendop (55) en een
M8 x 30mm Sluitring (65) in de Beenas (54).
Draai dan de M5 x 10mm Schroef (100) volle-
dig vast.
Herhaal deze stap aan de andere kant van de
trainer.
16. Zoek het Linker- en het Rechterhandvat (12, 13).
Schuif een Huls van het Handvat (14) op het
Rechterhandvat (13). Steek vervolgens het
Rechterhandvat in het Been van het Rechter-
handvat (16).
Maak het Rechterhandvat (13) vast met twee
M10 x 45mm Schroeven (71) en twee M10
Sluitringen (91).
Schuif vervolgens de Huls van het Handvat (14)
omlaag op het Been van het Rechterhandvat
(16).
Herhaal deze stap om aan het Linkerhandvat
(12) te bevestigen.
15
16
12
13
100 Smeervet
16
54
65
18
14
71
13
91
16
55
73
