Datalogging van waardes van de CAN-EZ (BL-NET
Voor de datalogging benodigd men de Bootloader BL-NET (vanaf versie 2.17). Het
programma Winsol (vanaf versie 2.00) maakt het inlezen en weergeven van de door de
Bootloader opgeslagen meetwaardes van de CAN-EZ mogelijk. Een nauwkeurige
beschrijving van het programma Winsol is in de handleiding van de Bootloader BL-NET
opgenomen. Hierna worden alleen de specifieke Winsol – instellingen voor de CAN-EZ
beschreven.
De datalogging van de waardes van de CAN-EZ geschiedt in de modus „CAN Datalogging".
De waardes van de CAN-EZ worden in 2 vaste datapakketten uitgegeven. De dataframes
voor de opslag in de Bootloader worden in SETUP-Dialoog onder „ Weergave waardes "
vastgelegd:

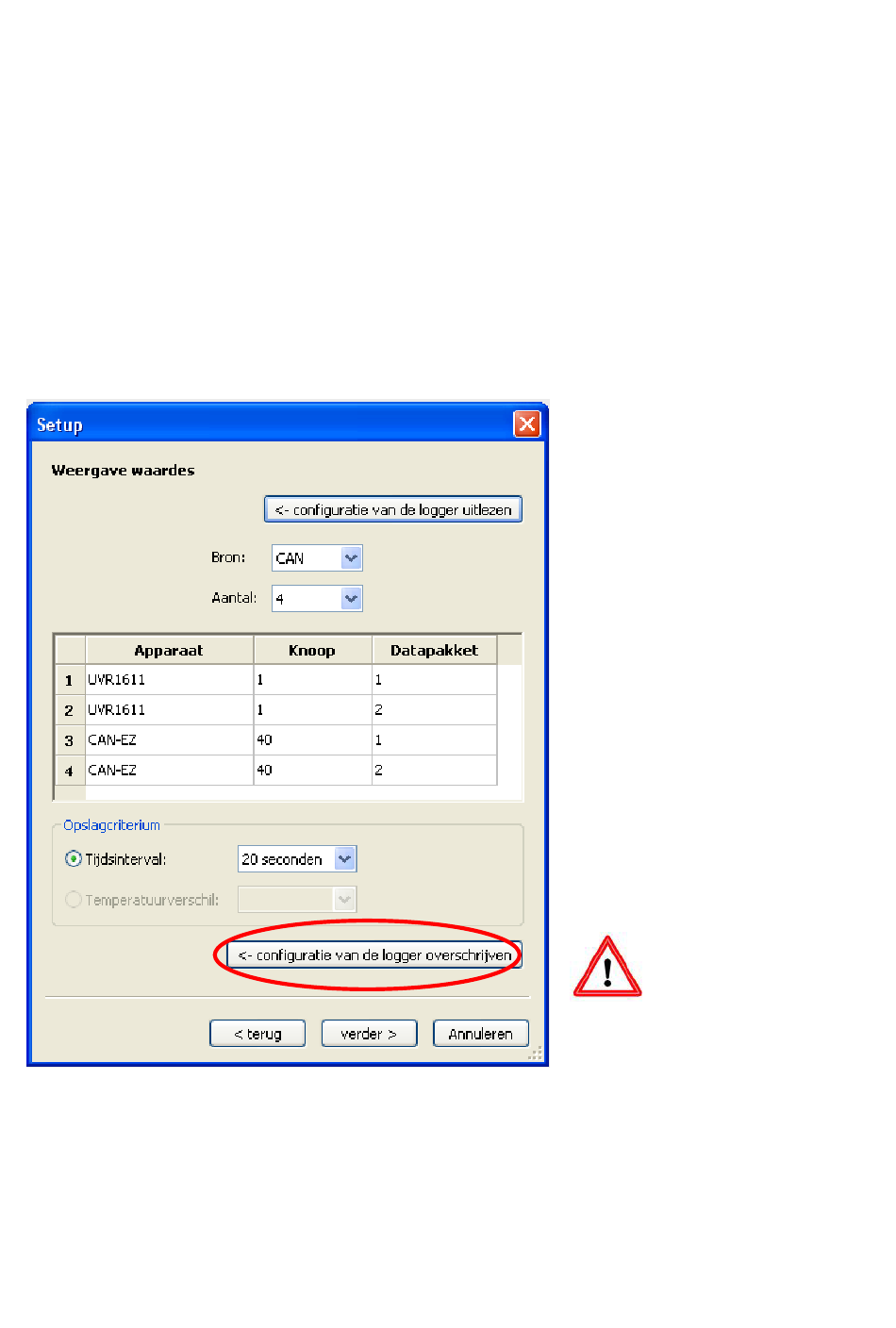

Configuratie
Voorbeeld: (CAN-netwerk met een regelaar UVR1611 en een CAN-EZ):
Knoop:
Opgave van het knoopnummer van het apparaat, waarvan data dient te
worden opgeslagen.
Datapakket: Iedere regelaar UVR1611 en iedere CAN-EZ kan max. 2 datapakketten
uitgeven. De CAN-Busconverter CAN-BC geeft een datapakket uit.
Apparaat:
Keuze van het apparaat.
Uitlezen van de in de logger
opgeslagen configuratie
Vastleggen van de bron en aantal
datapakketten
Door te dubbelklikken op een
gewenst
veld
betreffende
instellingen
geselecteerd.
Keuze van het opslagcriterium
Overschrijven van de configuratie
op de logger.
Alleen indien deze knop
wordt aangeklikt, worden
de
instellingen als configuratie in de
logger
overgenomen
opgeslagen.
kunnen
de
worden
gewijzigde
en
