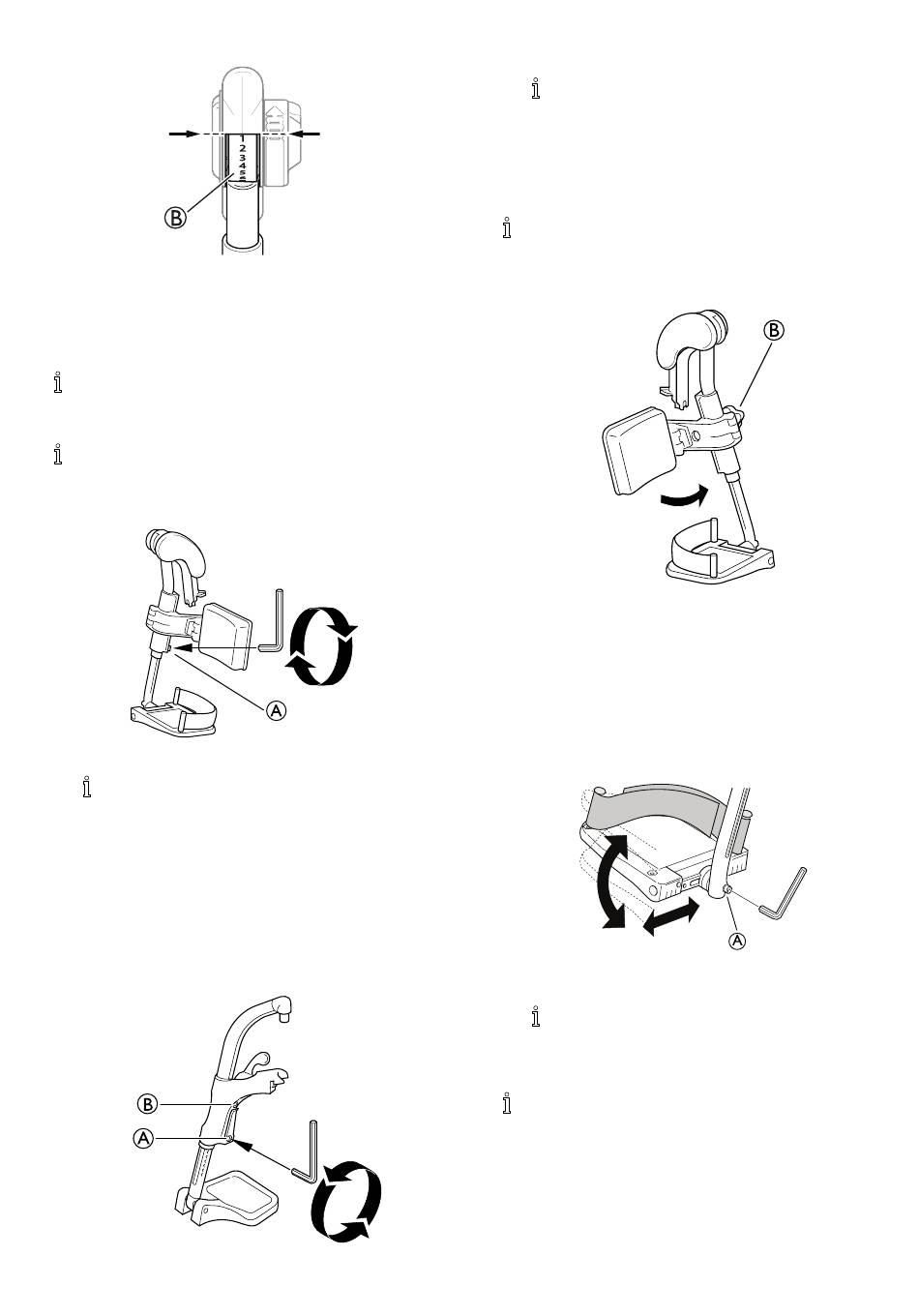

1. Trek met een hand aan de hendel A en ondersteun de
beensteun met uw andere hand.
2. Als de beensteun in de gewenste hoek staat, laat u de
hendel los en de beensteun klikt vast in een van de
zeven vooringestelde posities B.
Voor de Azalea Max zijn vier verschillende posities
beschikbaar. Zie hiervoor het gedeelte over
beensteunen voor de Azalea Max.
De afstand tussen het laagste deel van de voetsteun
en de vloer moet minimaal 40 mm bedragen.
4.5.2 De hoogte van de beensteunen aanpassen
1. Draai de schroef A los met een inbussleutel.
Gereedschap: inbussleutel van 5 mm
2. Stel de beensteun in op de gewenste hoogte en zorg dat
de schroef zich heeft vastgezet in een van de inkepingen
van de beensteunbuis.
3. Draai de schroef weer vast met 8 Nm.
4.6 Vaste beensteun
4.6.1 De hoogte van de beensteunen aanpassen
B
A
1446042-E
A
1. Draai de schroef A los met een inbussleutel.
Kom niet aan de bovenste schroef B.
2. Stel de beensteun in op de gewenste hoogte en zorg dat
de schroef zich heeft vastgezet in een van de inkepingen
van de beensteunbuis.
3. Draai de schroef weer vast met 8 Nm.
De afstand tussen het laagste deel van de voetsteun
en de vloer moet minimaal 40 mm bedragen.
4.7 De hoogte van het kuitkussen aanpassen
1. Draai knop B los.
2. Stel het kuitkussen op de gewenste hoogte af.
3. Draai de knop B weer vast.
4.8 Voetsteunen
4.8.1 De hoekverstelbare voetplaten aanpassen
De voetplaten kunnen in diepte en in hoek worden versteld,
en kunnen tevens worden ingeklapt.
1. Pas de hoek en de diepte aan door de schroef A bij de
voetplaatbevestiging los te draaien.
Gereedschap: inbussleutel van 5 mm
2. Stel de voetplaat in op de juiste positie.
3. Draai de schroef weer vast met 10 Nm.
Leg niets op de voetplaat wanneer de schroef is
losgedraaid.
4.9 Banden
De ideale druk is afhankelijk van het bandtype:
De onderstaande tabel geeft alleen een indicatie. Als de druk
in de band afwijkt van de onderstaande lijst, controleert u
Componenten
A
13
