7

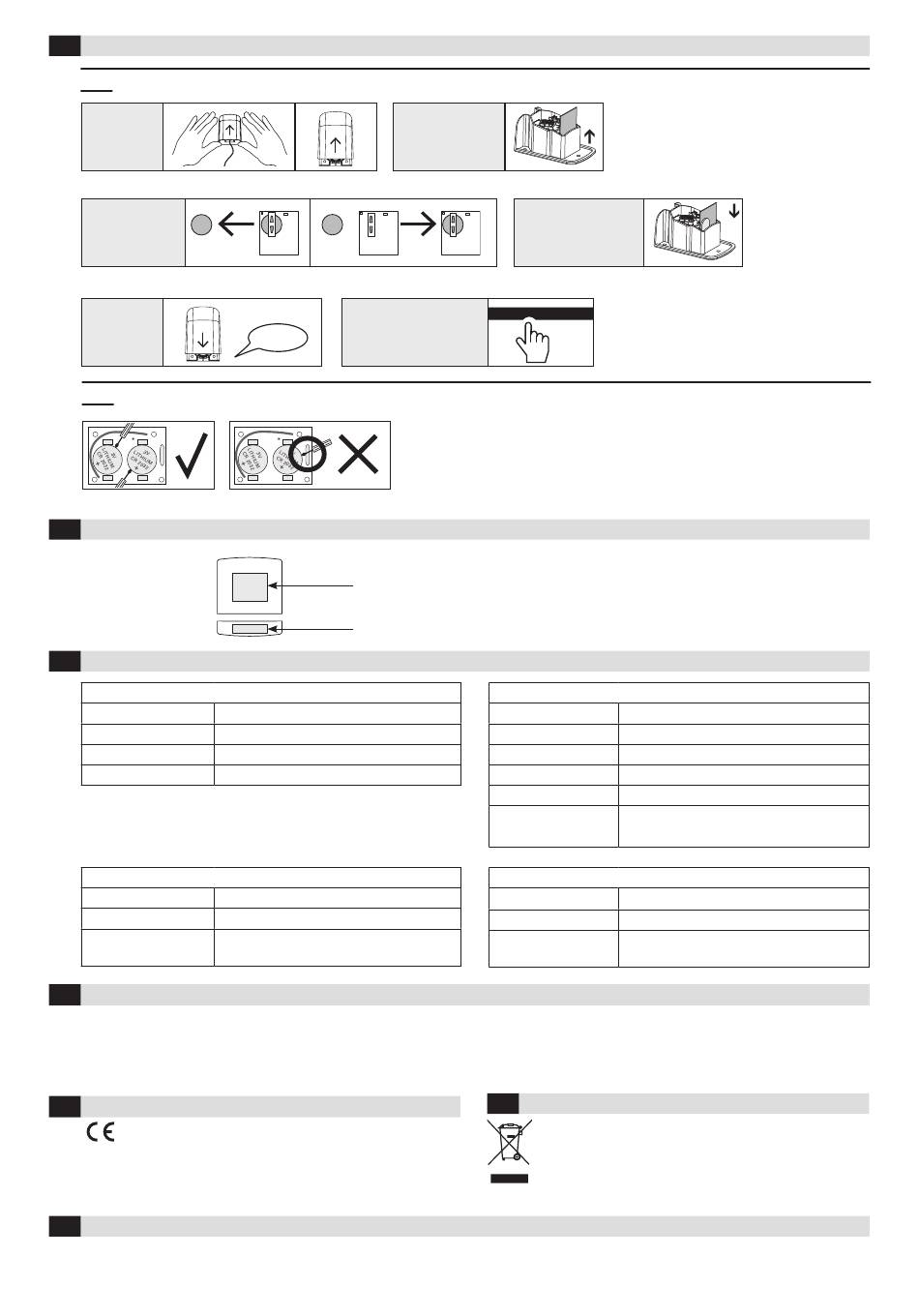

Batterijvervanging
7.1
Zender 1
1.
Deksel
openen
3.
Beide batterijen
vervangen voor-
2x
zijde/achterzijde
5.
Deksel sluiten
7.2
Zender 2
8
Montage met dubbelzijdig plakband (optioneel)
Aanzicht zender 2
onderzijde
9
Technische gegevens
Systeem
Frequenties
868.95 MHz & 869.85 MHz
Reikwijdte
bij optimale voorwaarden tot 100 m
Vervuilingsgraad
2
Temperatuurbereik
-20 °C tot +55 °C
Zender 1
Batterijvoeding
2 x Lithium 3 V type CR2032
Stroomverbruik
Zendend: 17 mA, stand-by: 16µA
Beschermingsklasse
IP54
(IEC 60529)
10
Normen EN ISO 13856-2, EN ISO 13849-1
Het systeem AirMission 2.W2 zelf beschikt niet over een mogelijkheid om
de werking van de signaalgever met betrekking tot de reactie op een dru-
kimpuls te controleren. Volgens D 3.5 der EN ISO 13856-2 is het mogelijk
een lichtimpulssysteem volgens categorie 2 van EN ISO 13849-1 te con-
11
EU-conformiteitsverklaring
Zie bijlage
13
Contact
BBC Bircher Smart Access, BBC Bircher AG, Wiesengasse 20, CH-8222 Beringen, www.bircher.com
Designed in Switzerland / Made in Switzerland
4
2.
Printplaat er voor-
zichtig uittrekken
2x
6.
Systeemtest:
Klick
Bediening van de schakel-
lijst
Dubbelzijdig
plakband
4.
Printplaat er voorzichtig
indrukken
OK?
Let op!
Let op schone, droge, stof- en vetvrije oppervlakken!
Ontvanger
Voedingsspanning
12/24 V ACDC
Zendergeheugen
7 + 7
Uitgang
2 Relais 24 V, 0.5 A; micro-uitschakeling 1B
Energieverbruik
0.5 W @ 12 V; 1.2 W @ 24 V
Ingang testsignaal
12/24 VACDC
Beschermingsklasse
IP55
(IEC 60529)
Zender 2
Batterijvoeding
2 x Lithium 3 V type CR2032
Stroomverbruik
Zendend: 17 mA, stand-by: 16µA
Beschermingsklasse
IP65
(IEC 60529)
strueren waarin de schakellijstfunctie bij elke machinecyclus wordt ge-
controleerd. Bij deuren en poorten moet de deur- en poortbesturing deze
functie overnemen om te voldoen aan de eisen van categorie 2.
(➔ afb. A.4 van EN ISO 13856-2)
12
WEEE
Apparaten met dit symbool moeten aan het einde van hun levensduur
apart ingezameld en verwerkt worden. Dit moet plaatsvinden in over-
eenstemming met de wetgeving van de betreffende landen op het ge-
bied van milieuvriendelijke afvoer, recycling en opwerking van
elektrische en elektronische apparaten.
