Montage
a 1 luchtafvoertuit voor een luchtaf-
voerleiding van 150 mm.
b 1 reduceertuit voor een luchtafvoer-
leiding van 125 mm.
c 1 terugslagklep die in de uitblaas-
tuit van de motoreenheid wordt inge-
bouwd (niet bij luchtcirculatie).
d 2 afdekkingen voor de montageha-
ken
e 2 montagehaken waar het apparaat
in de bovenkast op moet rusten.
f 1 afdekking voor de openingen van
de anti-geurfilters.
g 1 afstandsprofiel voor het afdekken
van de spleet tussen de achterwand
van het apparaat en de muur.
h Ombouwset voor luchtcirculatie
(wordt niet met het apparaat meege-
leverd, bij te bestellen accessoire,
zie "Technische gegevens"). De om-
bouwset bevat een uitblaasrooster,
een aluminium slang en slangklem-
men.

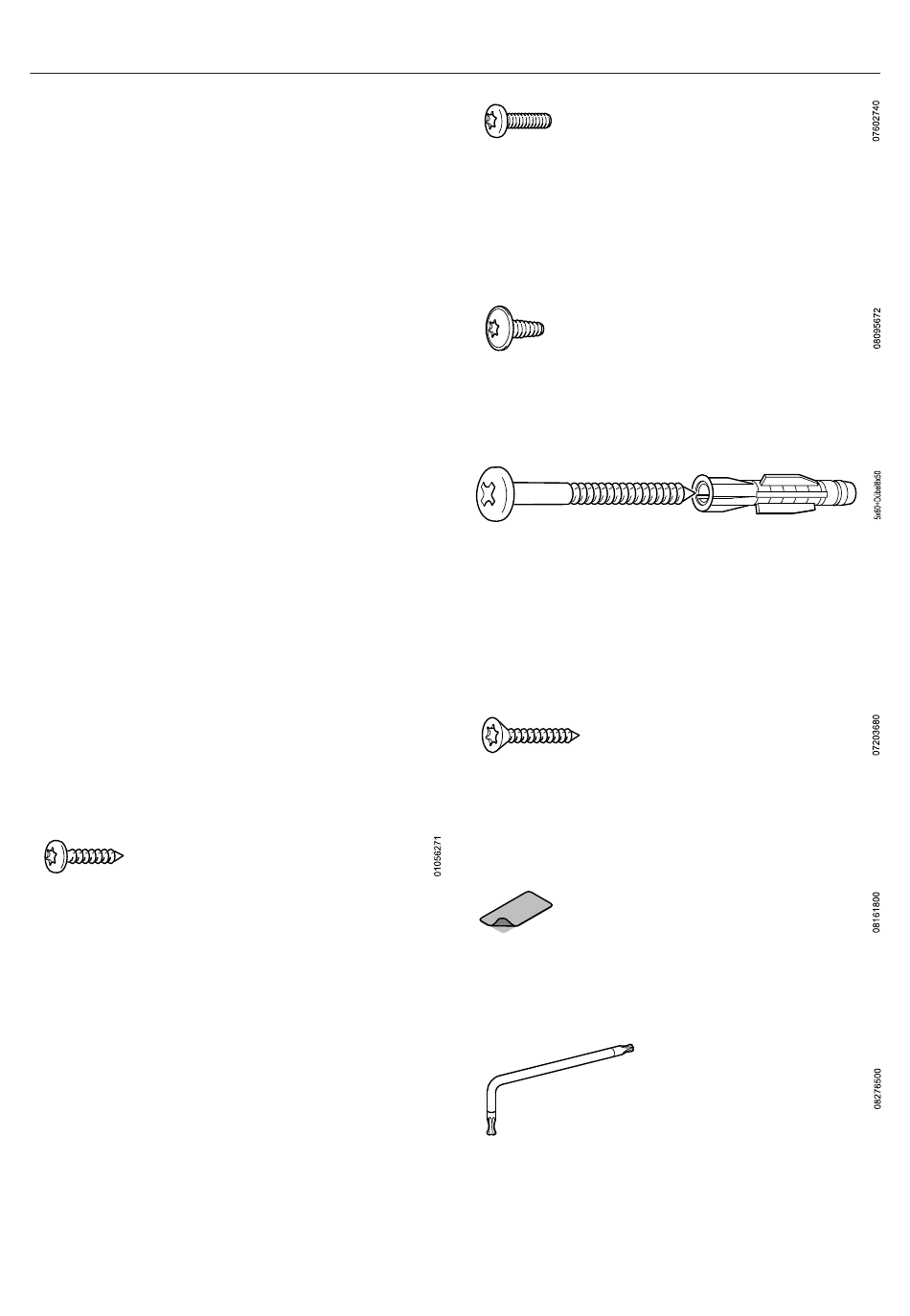

12 schroeven 4 x 15 mm voor het be-
vestigen van de afzuigkap in de boven-
kast.
52
4 schroeven M4 x 16 mm voor het be-
vestigen van de afzuigkap aan de mon-
tagehaken en voor het bevestigen van
het afstandsprofiel
4 schroeven M4 x 8 mm voor het be-
vestigen van het afstandsprofiel.
2 schroeven 4 x 40 mm,
2 pluggen 6 x 36 mm als extra steun
bij het bevestigen van de afzuigkap
aan de muur (alleen bij montage in een
900 mm brede kast).
4 schroeven 4 x 25 mm als extra
steun bij het bevestigen van een 900
mm brede afzuigkap.
4 plakstroken voor het afsluiten van
bevestigingsgaten die niet nodig zijn.
1 hoekschroevendraaier T 20
