Elektrische aansluiting en interfaces
4.1 Aansluitingen en interfaces
1
12V GND A1
3

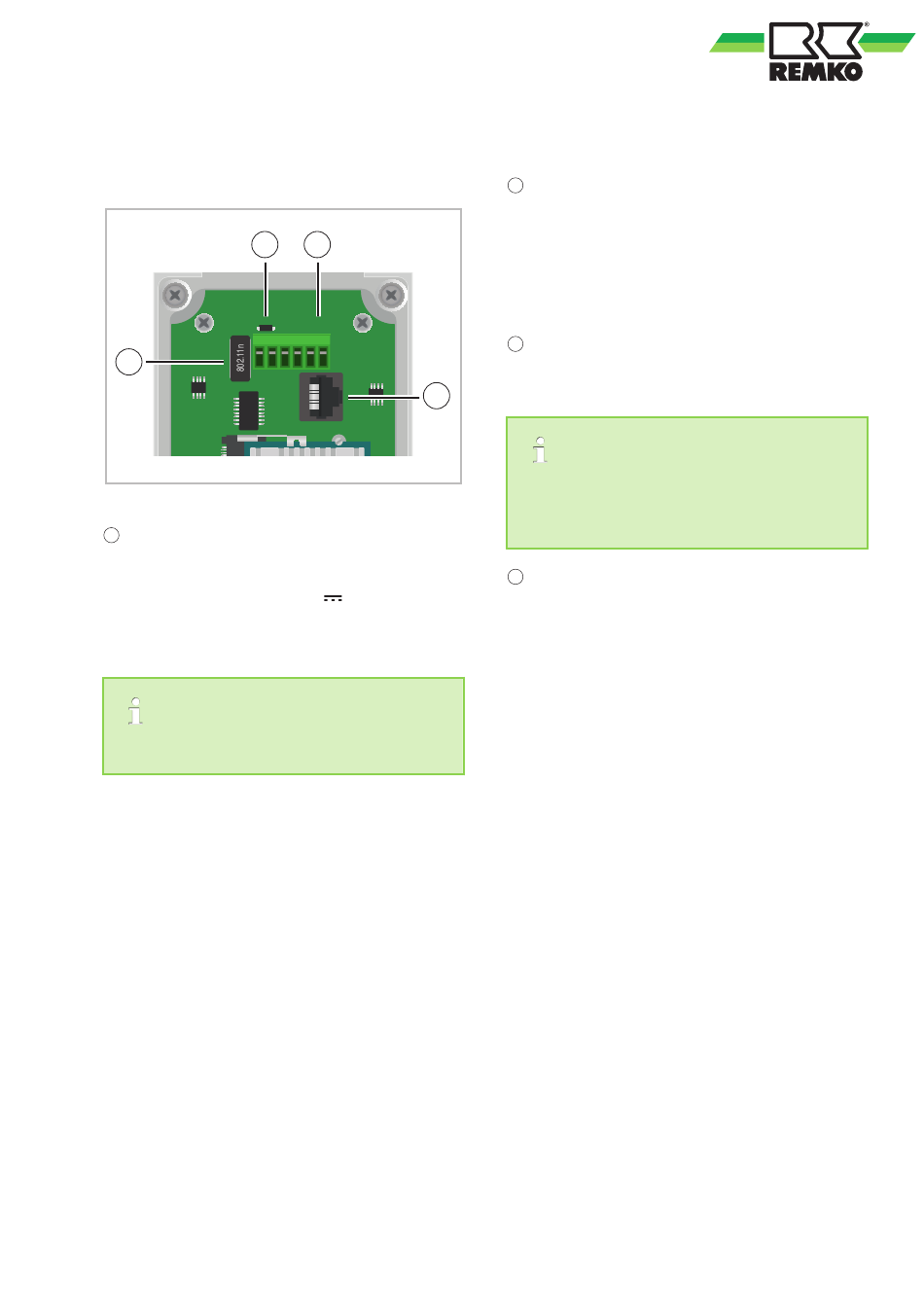

Afb. 20: Elektrische aansluiting en interfaces
Stroomvoorziening (12V/GND)
1
Bij de opbouwmontage wordt voor de stroomvoor-
ziening de in de leveringsomvang geleverde trans-
formator gebruikt (230V~ / 12V
raat als inbouw wordt gemonteerd, moet een 12V-
gelijkstroombron op de montagepositie worden
voorzien.
Een onderbouw-voedingsadapter is verkrijgbaar
onder artikelnummer 1613262.
2
B1
A2
B2
4
). Als het appa-
Aansluiting apparaat-BUS (A2/B2)
2
Op de contacten A2 (X) en B2 (Y) wordt de verbin-
dingsleiding tussen de Smart-Control Touch en de
aan te sturen apparaten aangesloten. De kabel E
moet op de klem GND van de stroomvoorziening
worden aangebracht. Overeenkomstige schermen
worden in het hoofdstuk "Aansluitvariant" weerge-
geven. De contacten A1 en B1 worden niet bezet.
WiFi-ontvanger
3
De WiFi-ontvanger is nodig wanneer een draad-
loze netwerkkoppeling moet worden gebruikt.
Als de netwerkverbinding via een netwerkkabel
moet plaatsvinden, moet de Wi-Fi-ontvanger ter
vermijding van verbindingsfouten van de over-
eenkomstige interface [3] worden verwijderd.
Aansluiting netwerkkabel
4
Als de Smart-Control Touch met een netwerkkabel
in het netwerk (internet of KNX over IP) wordt geïn-
tegreerd, moet deze op de betreffende interface
worden aangesloten.
