Montage van de collectorsteunen
Ontwerpwaarden
1)
Wandopbouw
Staalbeton, min. B25
(min.120 mm)
Onderconstructie: staal
(bljv. dubbele T-balk)
Tab. 17
1) Metselwerk op aanvraag
2) 3 x schroefdiameter = buitendiameter van de sluitring
Collectorsteunen tegen de gevel monteren
Aantal collectorsteunen en de afstanden
afb. 33 en tabel 15, pagina 23.
1

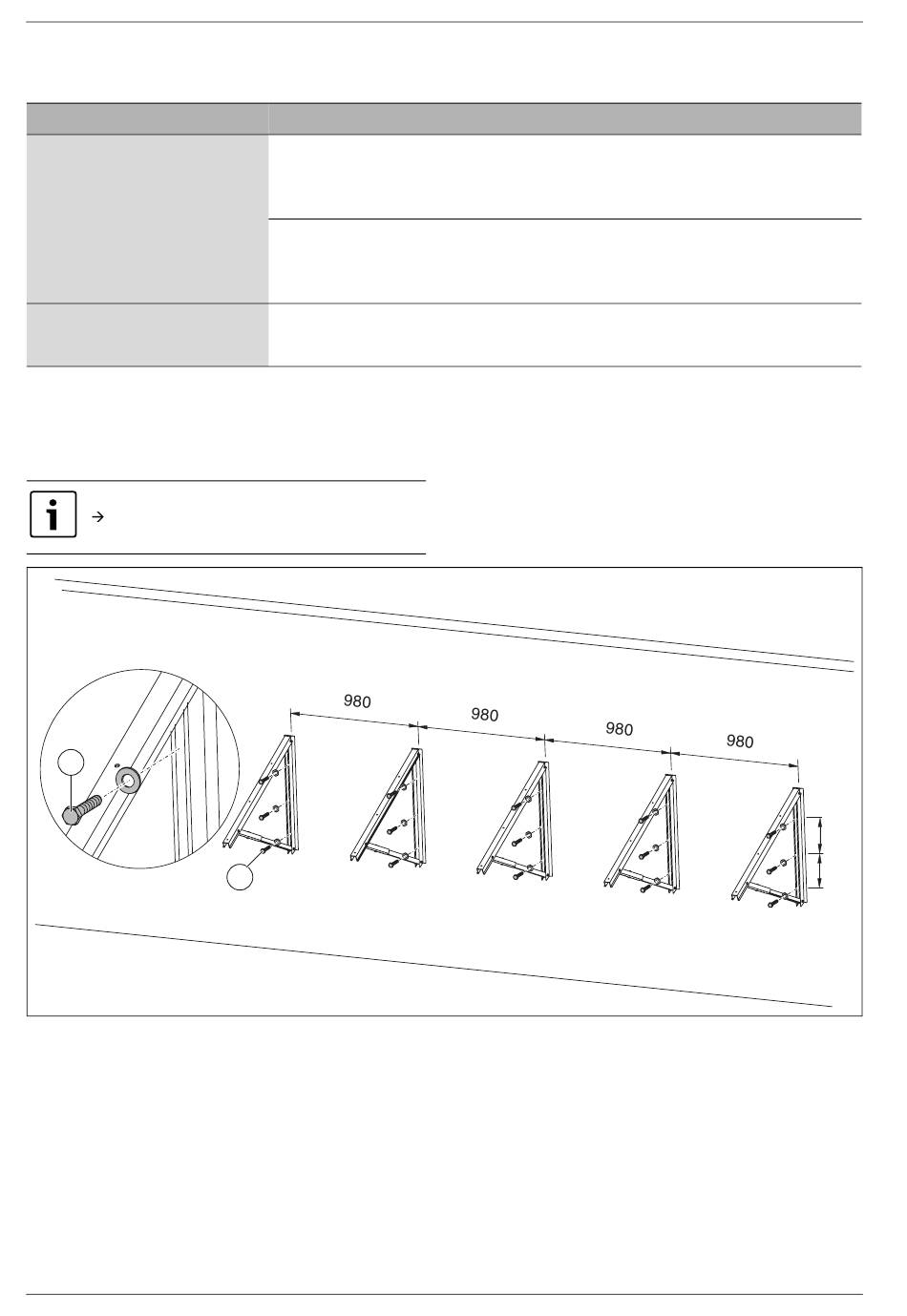

Afb. 38 Collectorsteunen op de gevel, 2 horizontale collectoren (waarden in mm)
28
Schroeven/pluggen, per collectorsteun
3 × Plug/schroef met een trekkracht van min. 1,63 kN resp. en verticale kracht
(schuifkracht) van min. 1,56 kN.
2)
3 × Sluitringen
3 × Plug/schroef met een trekkracht van min. 1,63 kN resp. en verticale kracht
(schuifkracht) van min. 1,56 kN.
2)
3 × sluitringen
3 × M8/4.6
2)
2 × sluitringen
1
B Bevestig elke collectorsteun met 3 schroeven [1]
naast elkaar tegen de gevel.
353
353
6720647803-26.1T
6 720 648 961 (2011/05) BE
