3 sleuven (2)

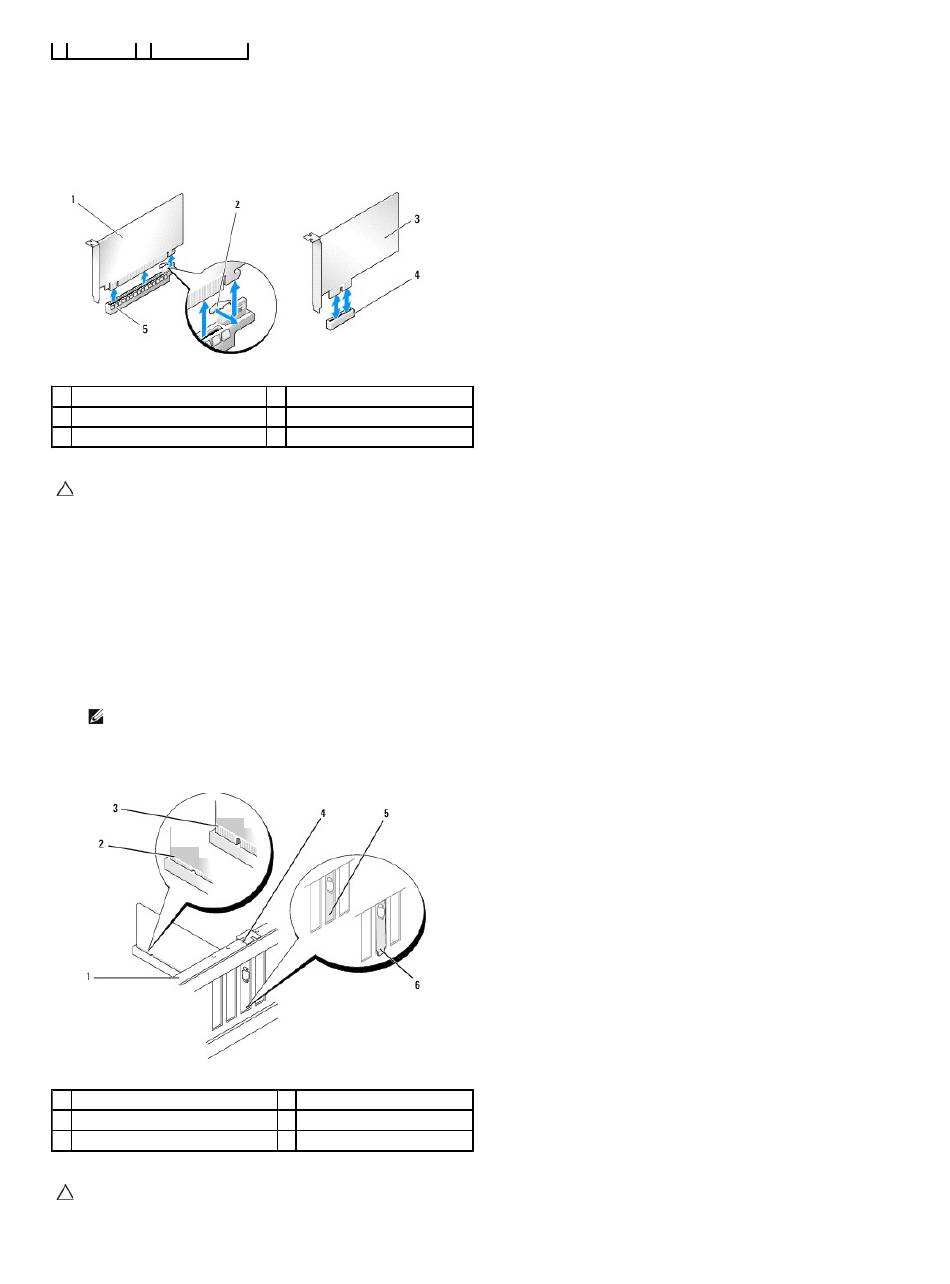

6. In het geval van een PCI-kaart moet u de kaart bij de bovenste hoeken vastpakken en deze vervolgens voorzichtig uit de connector trekken.
7. In het geval van een PCI Express x16-kaart duwt u op het bevestigingslipje en pakt u de kaart aan de bovenhoeken vast. Haal de kaart voorzichtig uit
de connector.
1
PCI Express x16-kaart
3
PCI Express x1-kaart
5
PCI Express x16-kaartsleuf
WAARSCHUWING:
Het plaatsen van beugels in lege kaartsleufopeningen is nodig in verband met het FCC-certificaat van de computer. Bovendien
houden de beugels stof en vuil tegen.
8. Plaats een beugel in de lege kaartsleufopening als u niet van plan bent een kaart te vervangen.
9. Verwijder indien aanwezig de vulbeugel uit de kaartsleufopening.
10. Maak de kaart klaar voor installatie.
Zie de documentatie die bij de kaart is meegeleverd voor informatie over het configureren, aanpassen en maken van interne verbindingen op de kaart.
11. Lijn de kaart uit met de aansluiting.
OPMERKING:
Als u een PCI Express-kaart in de x16-aansluiting installeert, moet u ervoor zorgen dat de beveiligingssleuf is uitgelijnd met het
beveiligingslipje.
12. Plaats de kaart in de connector en druk deze stevig aan. Controleer of de kaart volledig in de sleuf is geplaatst.
1
uitlijningsrand
3
niet volledig geplaatste kaart
5
beugel binnen de sleuf
WAARSCHUWING:
Geleid geen kabels van kaarten over of achter de kaarten. Kabels die over de kaarten zijn geleid, kunnen er voor zorgen dat
de computerkap niet goed sluit of dat er schade aan de apparatuur ontstaat.
2
bevestigingslipje
4
PCI Express x1-kaartsleuf
2
volledig geplaatste kaart
4
kaartgeleider
6
beugel buiten de sleuf
