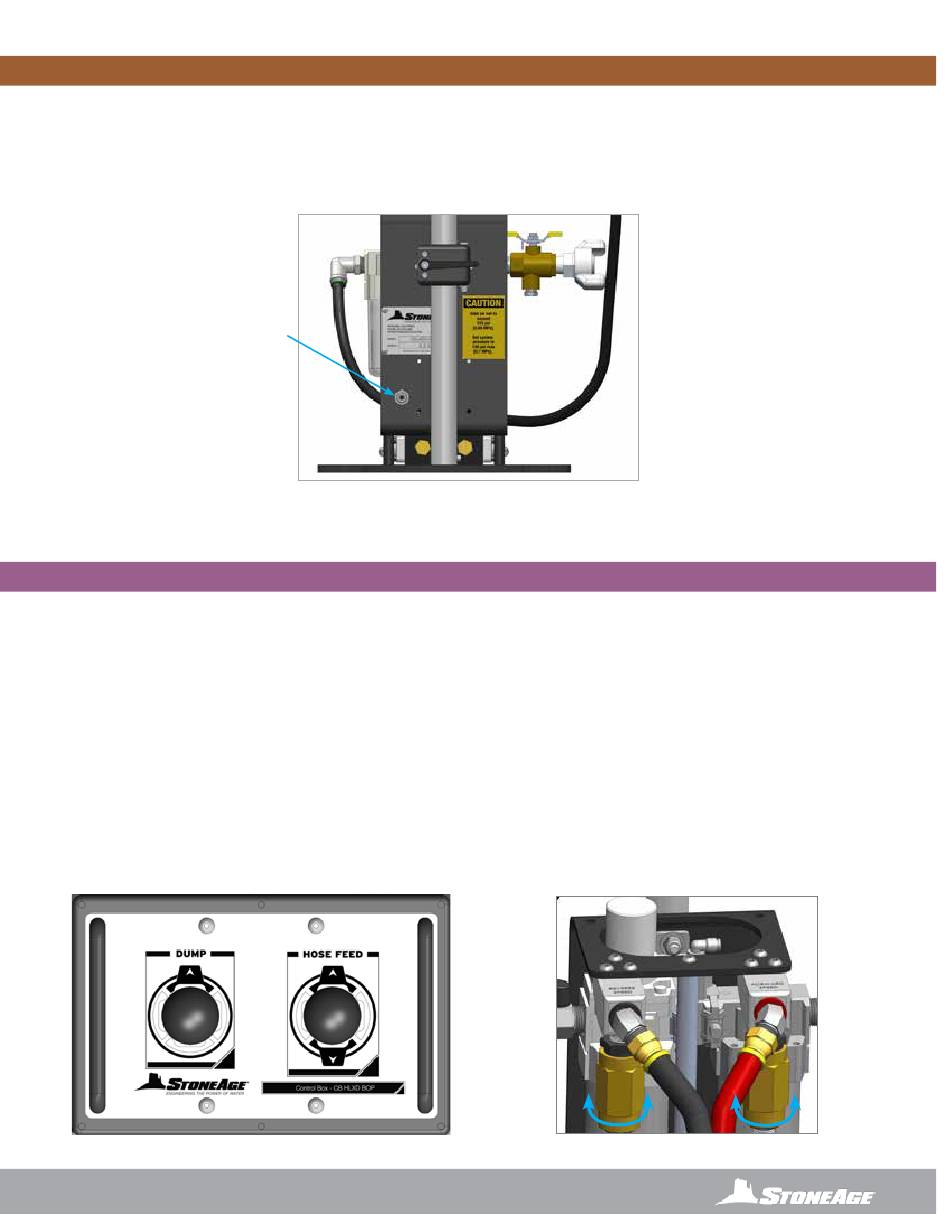

PNEUMATISCHE DUMPAANSLUITING EN SLANG
Het bedieningspaneel is voorzien van een DUMPVENTIEL om een pneumatisch gestuurde dumpklep aan te sturen. Om de dumpaansturing te gebruiken
moet de klant een nylonslang van 6 mm buitendiameter (niet meegeleverd) aansluiten tussen de FITTING VAN DE DUMPAANSTURING en de
pneumatisch gestuurde dumpklep.
FITTING VAN DE DUMPAANSTURING
MONTEER 6 MM O.D. NYLONSLANG (NIET
MEEGELEVERD) HIER
GEBRUIK VAN HET BEDIENINGSPANEEL
Het bedieningspaneel omvat een voet en een afstandsbediening met slangpakket. Dit geeft de gebruiker bewegingsvrijheid. Het bedieningspaneel heeft twee
hendels: DUMP en HOSE FEED (slangdoorvoer). Deze hendels hebben veren die ze terugduwen naar de middenstand: UIT.
Als de DUMP hendel naar voren wordt geduwd gaat er perslucht naar de ¼" snelkoppeling voor het aansturen van de pneumatische dumpklep, om het water
onder hoge druk naar het spuitgereedschap te sturen.
Als de HOSE FEED hendel naar voren wordt geduwd wordt de slang vooruit getransporteerd, de buis in. Als de HOSE FEED hendel naar achteren wordt
geduwd wordt de slang achteruit getransporteerd, de buis uit.
De SLANGDOORVOERSNELHEID vooruit en achteruit worden onafhankelijk ingesteld met de messingkleurige regelventielen onderaan het
bedieningspaneel. Forward (vooruit) en Reverse (achteruit) zijn gemarkeerd. Draai de regelventielen naar rechts (met de klok mee) om de snelheid te verhogen,
en naar links om de snelheid te verlagen. Er wordt een lagere snelheid gebruikt bij het transport vooruit door bochten. Bij het transport achteruit (terugtrekken)
kan een hogere snelheid worden gebruikt.
BEDIENINGSPANEEL
(NIET MEEGELEVERD)
ACHTERAANZICHT
866-795-1586 • WWW.STONEAGETOOLS.COM
OPSTELLEN VAN HET BEDIENINGSPANEEL
SNELHEID/DEBIET INSTELLING
+ -
GEBRUIK
+ -
