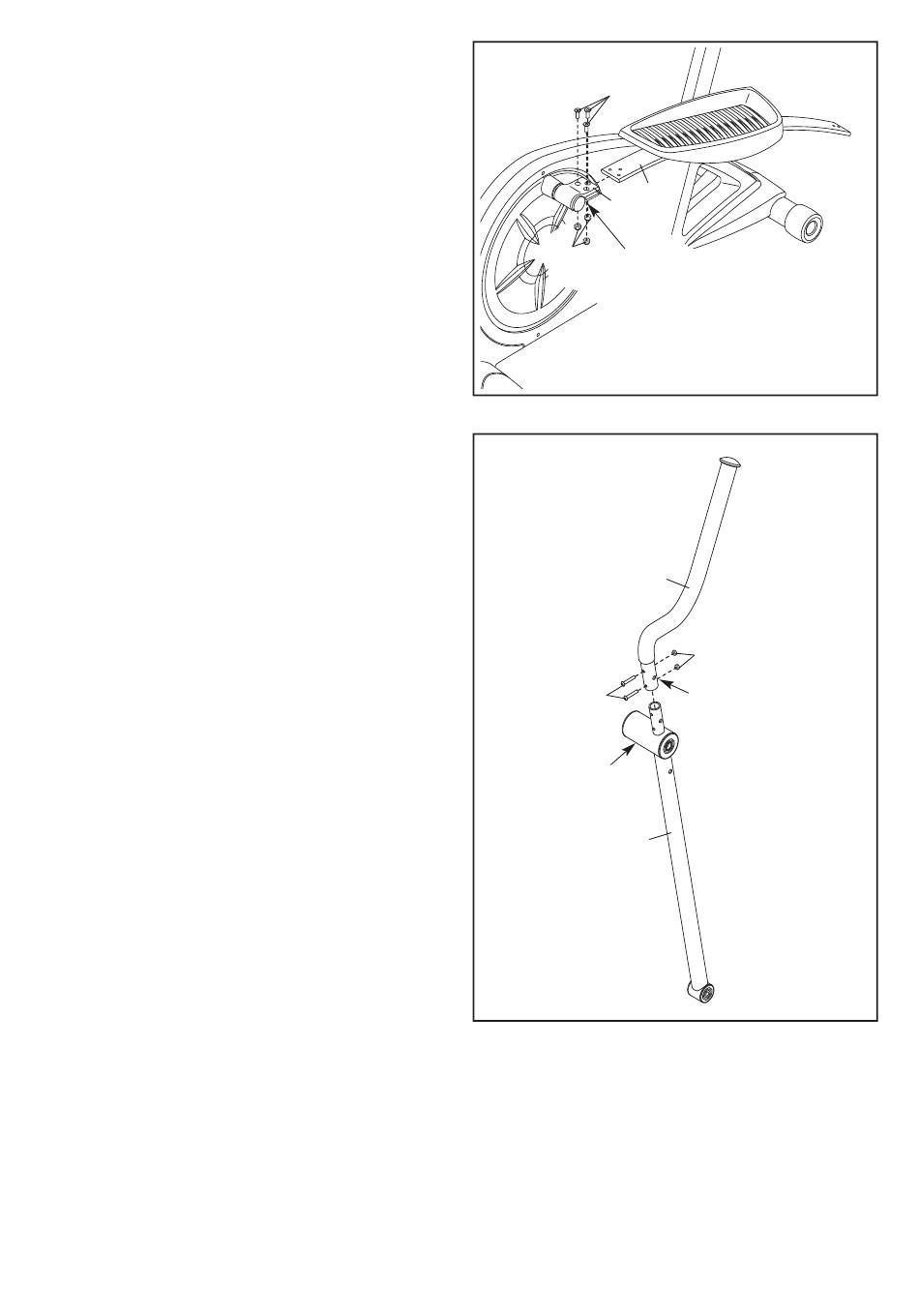

10. Bevestig de Rechter Pedaalarm (14) aan de
Beugel van de Crankarm (29) met drie M6 x
28mm Bouten met Platte Kop (31), en drie M6
Slotmoeren (77). Zorg ervoor dat de Nylon
Borgmoeren zich in de zeshoekige gaten
bevinden.
Herhaal deze stap voor de Linker pedaalarm
(niet afgebeeld).
11. Zoek de Rechterarm van het Bovendeel (9) die
is aangegeven met een ʻRechtsʼ-sticker.
Richt de Rechterarm van het Bovendeel (9) aan
een Been van het Bovendeel (6) zoals is afge-
beeld. Zorg dat de zeskantige gaten en de
brede kant van het Been van het Bovendeel
zich bevinden in de aangegeven locaties.
Herhaal deze stap voor de Linker pedaalarm
(niet afgebeeld).
Bevestig de Rechterarm van het Bovendeel (9)
met twee M6 x 36mm Bouten met Ronde Kop
(76) en twee M6 Slotmoeren (77). Zorg ervoor
dat de Nylon Borgmoeren zich in de
zeshoekige gaten bevinden.
Herhaal deze stap voor de Linkerarm van
het Bovendeel (niet afgebeeld) en het andere
Been van het Bovendeel (niet afgebeeld).
