8. Voorschriften voor de elektrotechnicus
H
Let op: Belangrijke uitvoerings voor-
schriften. Alle uitvoeringsvoorschriften
volgen aangezien een verkeerde
uitvoering tot de vernietiging van de
aandrijving en schakelinrichting leidt.
De werken met de serviceklemmen mogen uitsluitend door
een elektrotechnicus worden uitgevoerd.
Aandrijvingen met een mechanische einduitschakeling
mogen niet parallel worden geschakeld, maar moeten
via meerpolige schakelaars of uitschakelrelais worden
geschakeld.
Schakelaars en besturingen mogen niet tegelijk een
OMHOOG- en OMLAAG-bevel uitvoeren.
De omschakeling bij looprichtingsverandering moet via
een uitschakeling gebeuren.
De omschakeltijd bij looprichtingsverandering moet
minstens 0,5 s bedragen.
Bij draaistroomnetten moet voor de aansturing van
de omhoog- en omlaagrichting, dezelfde fase worden
gebruikt.
PVC-leidingen zijn niet geschikt voor apparaten die in de
buitenlucht gebruikt worden of die gedurende langere tijd
zijn blootgesteld aan uv-straling. Deze leidingen mogen
tevens niet gebruikt worden wanneer ze mogelijk in
contact kunnen komen met metalen onderdelen die heter
kunnen worden dan 70°C.
Aansluitleidingen met stekkers van Hirschmann zijn met
koppelingen van Hirschmann getest en toegelaten.
9. Instellen van de eindstanden
De GJ56 heeft twee geïntegreerde, vrij instelbare
eindschakelaars. Een van de fabrieksinstellingen
afwijkende instelling kan indien nodig zo vaak u wil worden
uitgevoerd.
I
De GJ56 mag uitsluitend met
gemonteerde stopschakelaar worden
gebruikt.
Indien nodig is de GJ56 zonder stopschakelaar leverbaar.
Gebruik met stopschakelaar
Als de bovenste eindpositie van de jaloezie door de
stopschakelaar van de GJ56 wordt uitgeschakeld
en is de GJ56, zoals beschreven in de volledig
neergelaten jaloezie ingebouwd, zijn bij het bedrijf met
stopschakelaar geen verdere instellingen nodig.
I
Let op: De stopschakelaar onderbreekt de GJ56. alleen in de
draairichting OMHOOG.
Bij een ingedrukte instelknop OMLAAG voor de onderste eindstand en draairichting OMLAAG
kan de jaloezie boven haar onderste omkeerpunt uit opnieuw naar boven worden gereden. Als
er echter tegen de stopschakelaar wordt gereden, schakelt de GJ56 niet uit en kan de jaloezie
beschadigd worden.
www.geiger.de

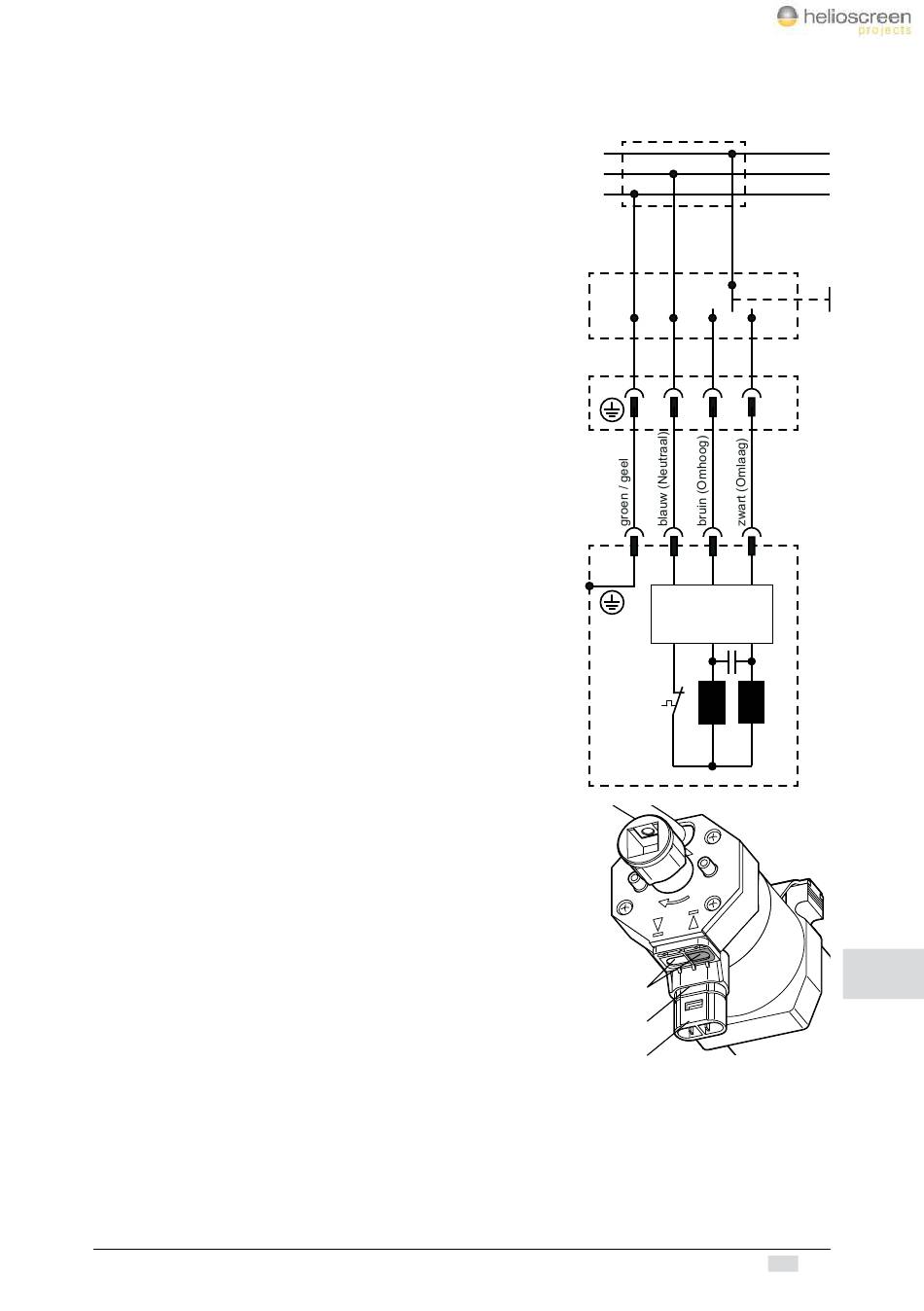

Net 230V / 50Hz
L1
N
PE
PE
N
1
2
elektronische/
mechanische
einduitschakeling
Eind-
schakelaars
Stop-
schakelaar
Verlengstuk
3
NL
7
