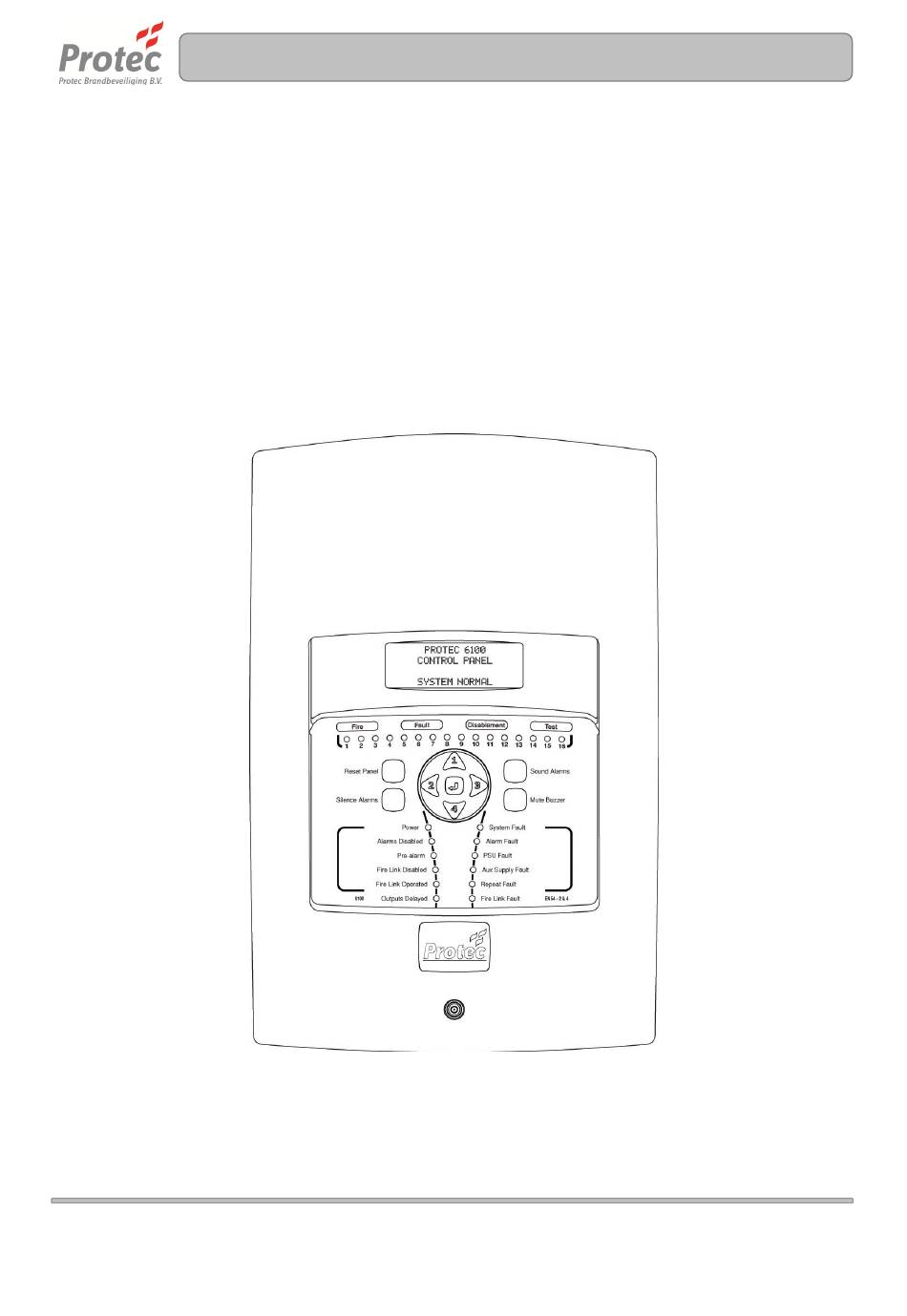

- Pagina 1 6100 DIGITALE 1-RINGLUS BRANDMELDCENTRALE GEBRUIKERSHANDLEIDING Protec Brandbeveiliging BV, Industrieweg 87, 2651 BC, Berkel en Rodenrijs. Telefoon: +31 (0) 10 511 9920 Fax: +31 (0) 10 511 9929 Web: www.protecfire.nl Email: verkoop@protecfire.nl...
- Pagina 2 Document Revisie Details Versie Omschrijving Detail Auteur Datum Document Ontwerp NH/MvD 15/11/2011 Hoofdstuk 14.0 gewijzigd en tekst aangepast NH/MvD 17/01/2012 93-571-87-NL Versie 1 MvD Pagina 2 van 32 © Protec Brandbeveiliging BV 2012...
-
Pagina 3: Inhoudsopgave
12.3 Tweemelderafhankelijkheid ....................... 13 12.4 Herstellen van de Ontruiming ....................13 12.5 Herstellen van de 6100 na een Brandmelding ................13 12.6 Nieuwe Zone in Brandalarm ...................... 13 12.7 Handmatig activeren van de Ontruiming ................... 13 93-571-87-NL Versie 1 MvD Pagina 3 van 32 ©... - Pagina 4 15.0 APPENDIX 1 - 6100 SYSTEEMINSTELLINGEN ................. 23 16.0 APPENDIX 2 - 6100 LOGBOEK ......................25 17.0 APPENDIX 3 – 6100 VERKORTE HANDLEIDING ................30 17.1 Toegang tot Toegangsniveau 2 ....................30 17.2 Terugkeren naar Toegangsniveau 1 ..................30 17.3 Herstellen van de Zoemer en Accepteren van Storingen ............
-
Pagina 5: Introductie
Alle geconstateerde storingen worden gemeld op het display van de 6100. Tevens is een storingscontact beschikbaar om de storingen door te melden naar een externe installatie ( bijvoorbeeld een doormeldeenheid naar een PAC ) om aan te geven dat de 6100 een storing heeft en opvolging hiervoor benodigd is. -
Pagina 6: Verantwoordelijkheden Gebruiker/Beheerder
Zorg ervoor dat onechte en ongewenste brandmeldingen worden geminimaliseerd. • Zorg ervoor dat alle melders en handmelders vrij zijn van obstructie. • 93-571-87-NL Versie 1 MvD Pagina 6 van 32 © Protec Brandbeveiliging BV 2012... -
Pagina 7: Periodieke Controle Van Het Systeem
De onderhoudsdeskundige voert naast alle testen welke de beheerder uitvoert, uitgebreide • testen uit, waarbij alle melders en alle functies van de brandmeldcentrale worden getest. De brandmeldinstallatie wordt teruggebracht naar de nominale staat. • 93-571-87-NL Versie 1 MvD Pagina 7 van 32 © Protec Brandbeveiliging BV 2012... -
Pagina 8: Toegangsniveaus 6100
Toegangsniveaus 6100 De 6100 heeft twee toegangsniveaus, welke een onderscheid maken tussen een algemene gebruiker en de beheerder brandmeldinstallatie. De verschillen in de toegangsniveaus wordt hieronder beschreven. Toegangsniveau 1 ( Algemene Gebruiker ) Toegangsniveau 1 geeft de algemene gebruiker de mogelijkheid om de status van de 6100 te bekijken op elk willekeurig moment. -
Pagina 9: 6100 Indicatoren En Bedieningsknoppen
Kolom 2 Multifunctioneel Display De 6100 geeft duidelijke de status van de 6100 in het Liquid Crystal Display ( LCD ). Onder normale omstandigheden verschijnt het bovenstaande display. Dit verandert in een systeem status als de 6100 een storing, uitschakeling of in test staat. -
Pagina 10: 6100 Brand Indicatoren
6100 informatie over de brandmelding. Hieronder worden de betreffende indicatoren nader omschreven. Algemene Brand Indicator Licht op De 6100 heeft een brand gedetecteerd in een van zijn zones of is geactiveerd door een extern apparaat wat is aangesloten op de Remote Alarm ingang. -
Pagina 11: Storing Voeding
Storing Indicator zal samen met de Storing Voeding indicator oplichten. Storing Externe Voeding Er is een storing gedetecteerd in het externe 24V voedingsgedeelte van de 6100. Mogelijk is er geen uitgaande 24V voeding meer voor externe apparatuur of deze trekken te veel stroom. De algemene Storing Indicator zal samen met de Storing Externe Voeding indicator oplichten. -
Pagina 12: Vertragingen
10.0 Vertragingen Het is mogelijk dat gedurende de inbedrijfstelling vertragingen in de 6100 zijn geprogrammeerd, welke van tevoren zijn vastgelegd om; De ontruiming te vertragen • De doormelding te vertragen • Vertragingen kunnen worden gebruikt om de oorzaak van een brandalarm te onderzoeken. Indien dit een echt brandalarm is kunnen de sturingen en/of doormeldingen handmatig worden geactiveerd. -
Pagina 13: 6100 Reactie Op Een Brandalarm
20 seconden, gedurende die tijd zal de 6100 geen brandmeldingen genereren. 12.6 Nieuwe Zone in Brandalarm Als een nieuwe zone of een eerder afgestelde zone in alarm komt, dan zal de 6100 de ontruiming en de interne zoemer opnieuw activeren. -
Pagina 14: 6100 Status Van Display
13.0 6100 Status van Display Op elk willekeurig moment kan de 6100 zich bevinden in een van de drie toestanden. Dit zijn de normale toestand, de storing/uitschakeling/test toestand of de brand toestand. 13.1 Het Systeem Normaal Display De 6100 is in de normale systeemtoestand als er geen brandmeldingen, storingen, uischakelingen of in test in het systeem aanwezig zijn. -
Pagina 15: Het Brandalarm Display
13.3 Het Brandalarm Display De 6100 komt in brandalarm toestand als een of meer ringlusdeelnemers worden geactiveerd ( dit omdat een automatische brandmelder een brand heeft gedetecteerd of een handbrandmelder is ingedrukt ). De 6100 zal de brandmelding afhandelen op de manier zoals de centrale is geprogrammeerd tijdens de inbedrijfstelling. -
Pagina 16: 6100 Gebruikers Menu
14.1 Toegang tot het 6100 Menu Als de gebruikerscode is ingevoerd op toegangsniveau 1 dan krijgt men toegang tot het hoofdmenu van de 6100, zoals weergegeven in figuur 14.0. De Ontruiming Aan, Herstel Ontruiming, Herstel Centrale en Herstel Zoemer knoppen zijn nu bedienbaar. -
Pagina 17: Tonen Van Storingen En Uitschakelingen
↵ ↵ ↵ ↵ . De eerste melding wordt weergegeven, zie figuur 14.1 / 14.3. Als er geen meldingen zijn zal de 6100 het scherm weergeven zoals in figuur 14.2 / 14.4, en de zoemer zal kort hoorbaar zijn. -
Pagina 18: Herstel Systeemfouten
De test stopt automatisch na 5 seconden ( druk geen knoppen in gedurende de test ). Figuur 14.6 Test Indicatoren Display **LCD*Regel*1*test** **LCD*regel*2*test** **LCD*regel*3*test** **lcd*regel*4*test** 93-571-87-NL Versie 1 MvD Pagina 18 van 32 © Protec Brandbeveiliging BV 2012... -
Pagina 19: Zone In Test
14.6 Zone in Test De 6100 heeft de mogelijkheid om één zone in test te zetten. Brandmelders, welke in test staan, kunnen functioneel getest worden en na een, vooraf ingestelde tijd zal de 6100 automatisch de melding herstellen. Voer de meegeleverde gebruikerscode in en druk op de ↵ ↵ ↵ ↵ knop voor toegang tot het hoofdmenu. -
Pagina 20: Uitschakelen Van Ontruiming En Doormelding
14.9 Datum en Tijd Instellen Het TIJD INSTELLEN menu geeft de gebruiker de mogelijkheid om de datum en tijd van de 6100 in te stellen. De tijd wordt als een 24-uurs notitie ingevoerd en wordt als tijdnotitie gebruikt voor meldingen. -
Pagina 21: Bekijken Van De Alarmteller
Het TOON ALARMTELLER menu geeft de gebruiker de mogelijkheid om het totaal aantal brandalarmen van de 6100 te bekijken ( vanaf het moment dat de alarmteller voor het laatst is hersteld ). Voer de meegeleverde gebruikerscode in en druk op de ↵ ↵ ↵ ↵ knop voor toegang tot het hoofdmenu. -
Pagina 22: Bekijken Van Storingsmeldingen In Log
Gebruik de ◄ en ► knoppen om het VERLAAT MENU te selecteren en druk op ↵ ↵ ↵ ↵ . Als er geen wijzigingen zijn zal de 6100 terug keren naar het status display. Indien er wel wijzigingen zijn, dan zal het ‘Verlaat Menu’ scherm ( figuur 14.15 ) worden weergegeven. Gebruik de ▲ en ▼... -
Pagina 23: Appendix 1 - 6100 Systeeminstellingen
15.0 Appendix 1 - 6100 Systeeminstellingen De inbedrijfsteller van deze brandmeldinstallatie moet dit formulier compleet invullen. Middels dit formulier wordt aangegeven wat de configuratie is van de brandmeldcentrale, bewaar het zorgvuldig in het logboek. INBEDRIJFSTELLING GEGEVENS Inbedrijfgesteld door Bedrijf Contact Gegevens... - Pagina 24 ZONE DETECTIEZONE OMSCHRIJVING / LOKATIE GEPROGRAMMERD 93-571-87-NL Versie 1 MvD Pagina 24 van 32 © Protec Brandbeveiliging BV 2012...
-
Pagina 25: Appendix 2 - 6100 Logboek
16.0 Appendix 2 - 6100 Logboek De Beheerder Brandmeldinstallaties, welke verantwoordelijke is voor de brandmeldinstallatie moet dit relevante gedeelte van het document invullen, zodra er een melding (brand of storing) vanuit de brandmeldinstallatie wordt gegenereerd. Naam van de Beheerder Brandmeldinstallaties …………………………………………………………………………………………………... - Pagina 26 6100 Log Brandmeldinstallatie DATUM TIJD ZONE OMSCHRIJVING VEREISTE ACTIE AFGEROND NAAM 93-571-87-NL Versie 1 MvD Pagina 26 van 32 © Protec Brandbeveiliging BV 2012...
- Pagina 27 DATUM TIJD ZONE OMSCHRIJVING VEREISTE ACTIE AFGEROND NAAM 93-571-87-NL Versie 1 MvD Pagina 27 van 32 © Protec Brandbeveiliging BV 2012...
- Pagina 28 DATUM TIJD ZONE OMSCHRIJVING VEREISTE ACTIE AFGEROND NAAM 93-571-87-NL Versie 1 MvD Pagina 28 van 32 © Protec Brandbeveiliging BV 2012...
- Pagina 29 DATUM TIJD ZONE OMSCHRIJVING VEREISTE ACTIE AFGEROND NAAM 93-571-87-NL Versie 1 MvD Pagina 29 van 32 © Protec Brandbeveiliging BV 2012...
-
Pagina 30: Appendix 3 - 6100 Verkorte Handleiding
Druk op de ↵ ↵ ↵ ↵ knop in het status display of navigeer naar het LEDTEST menu, op toegangsniveau 2, en druk op de ↵ ↵ ↵ ↵ knop zodat de 6100 een volledige test voor de indicatoren en interne zoemer zal uitvoeren. - Pagina 31 93-571-87-NL Versie 1 MvD Pagina 31 van 32 © Protec Brandbeveiliging BV 2012...
- Pagina 32 Protec Brandbeveiliging BV, Industrieweg 87, 2651 BC, Berkel en Rodenrijs. Telefoon: +31 (0) 10 511 9920 Fax: +31 (0) 10 511 9929 Web: www.protecfire.nl Email: verkoop@protecfire.nl 93-571-87-NL Versie 1 MvD Pagina 32 van 32 © Protec Brandbeveiliging BV 2012...
