KNX
11. Leveringstoestand jaloezieactor
12. Technische gegevens
•
Bij levering is de schakeltoestand van de uitgangen niet
gedefinieerd.
•
Bij aansluiting van de busspanning schakelen de relais uit.
•

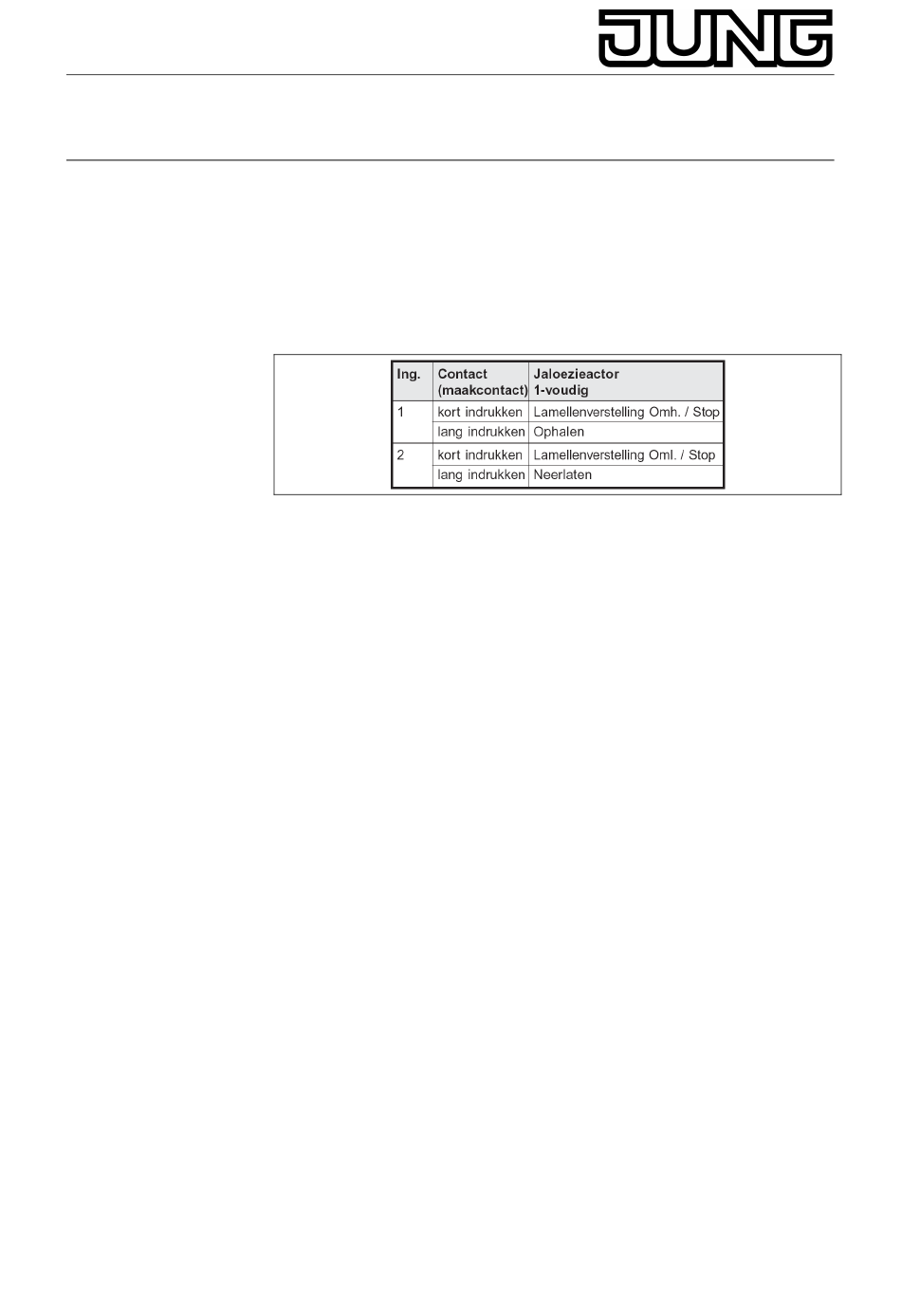

Bij aangesloten busspanning sturen de impulsgeveringangen de
relais van de jaloezieactor als volgt aan:
Gelijktijdige bediening van 1 en 2 is niet mogelijk.
Algemeen
Voeding instabus EIB :
Vermogensopname
instabus EIB :
Aansluiting instabus EIB :
Aansluiting net :
Contacttype uitgangen :
Omgevingstemperatuur :
Opslagtemperatuur :
Afmetingen :
Stuurleiding :
Impulsgeveraansluiting :
Busaansluiting :
Beveiligingsgraad
(EN 60529) :
Technische wijzigingen voorbehouden.
Schakelactor 1-voudig inbouw
Maximum stroom 230 V :
Schakelvermogen
gloeilampen :
HV-halogeenlampen :
Capacitieve last :
conventionele trafo's :
Tronic trafo's :
Inschakelstroom :
Art.nr.: 2131.16 UP, 2132.6 UP
2231 UP, 3210 UP
geconfectioneerde aansluitleid.
geconfectioneerde aansluitleid.
potentiaalvrije maakcontacten
Ø 53 mm, hoogte 28 mm
YY6x0,6, lengte ca. 33 cm
(toets)schakelaars of
potentiaalvrije contacten
via klem 0,6...0,8 mm
AC 230 V, 10 A, max. 105 μF
Schakelactor
21...32 V DC
typ. 150 mW
(μ-contact)
-5 °C tot +45 °C
-25 °C tot +70 °C
IP20
16 A bij 230 V AC
2500 W
2200 W
1000 VA
1000 W
400 A / 20 ms
6
