Installatie
1
2
3
3

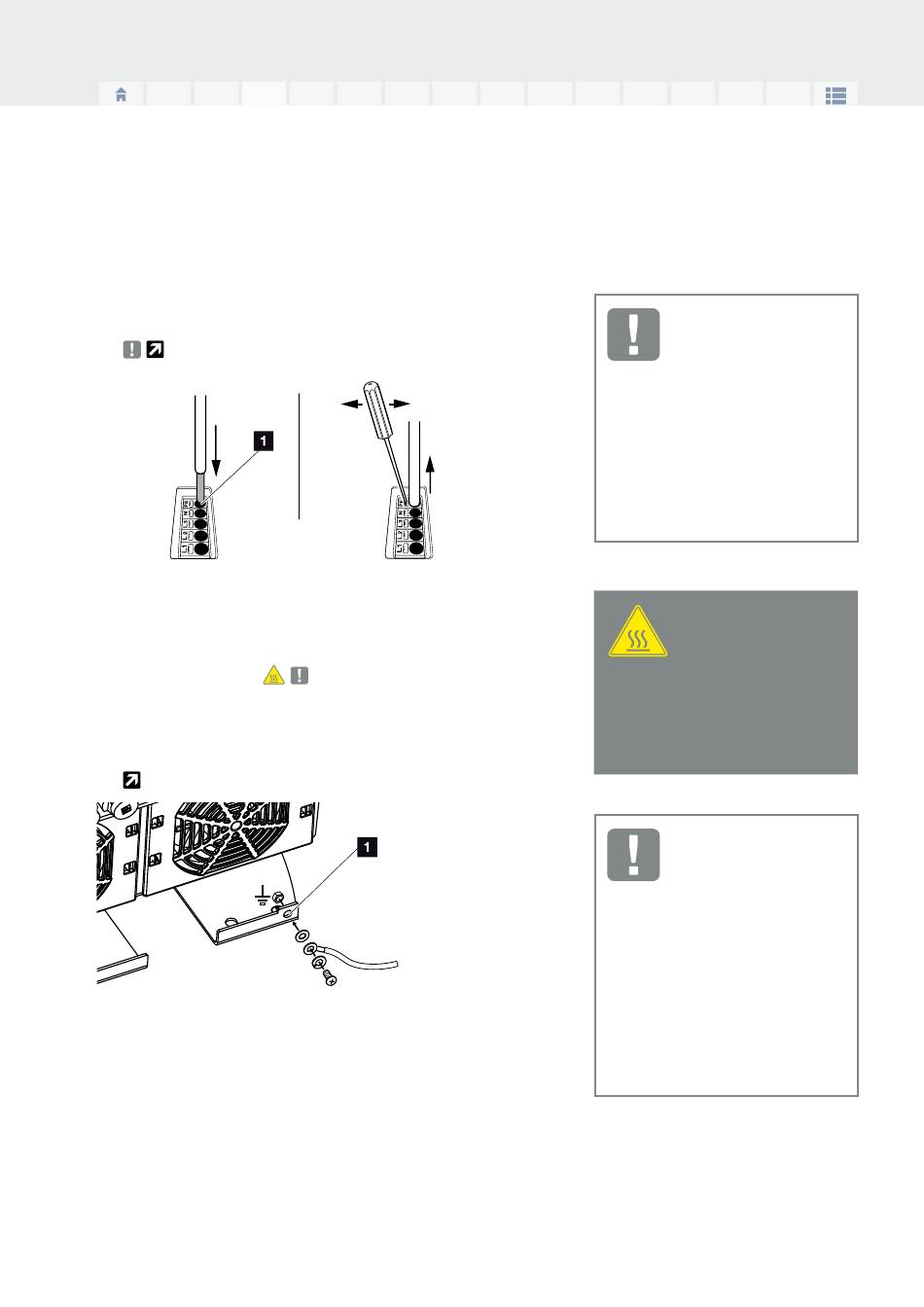

Sluit de draden van de voedingsleiding aan volgens
9.
de tekst op de AC-aansluitklem.
Afb. 23, pos. 1
Afb. 24: Aansluitblok
Monteer in de voedingsleiding tussen omvormer en
10.
voedingsteller een stroomonderbreker als beveiliging
tegen overstroom.
In landen waar een tweede PE-aansluiting is voorge-
11.
schreven, moet deze op het gemarkeerde punt van
de behuizing (buiten) worden aangesloten.
Afb. 25, pos. 1
Afb. 25: Landspecifieke PE-aansluiting buiten
De AC-aansluiting is tot stand gebracht.
H
© 2020 KOSTAL Solar Electric GmbH
4
5
6
7
1.
2.
8
9
10
11
Voor het aansluiten van de AC-lei-
dingen beschikt de omvormer over
aansluitblokken. Hierbij moeten de
draden in de grote ronde ope-
ningen (pos. 1) van de aansluitklem
worden binnengebracht. Er moet
18 mm worden gestript. Bij getwiste
kabels moeten draadeindhulzen
worden gebruikt.
BRANDGEVAAR DOOR OVER-
STROOM EN VERHITTING VAN DE
VOEDINGSLEIDING!
Monteer een stroomonderbreker
voor beveiliging tegen overstroom.
Dit product kan een gelijkstroom in
de buitenste randaardedraad ver-
oorzaken. Als aardlekbeveiligingen
(RCD) kan aan AC-zijde een RCD
van het type A of B ≥300 mA wor-
den gebruikt. Het gebruik van een
RCD type A wordt vrijgegeven in
de Webserver onder Servicemenu
> Externe hardware-instellingen >
Aardlekbeveiligingen. (Standaardin-
stelling: RCD type A vrijgegeven).
12
13
14
BELANGRIJKE
INFORMATIE
WAARSCHUWING
BELANGRIJKE
INFORMATIE
52
