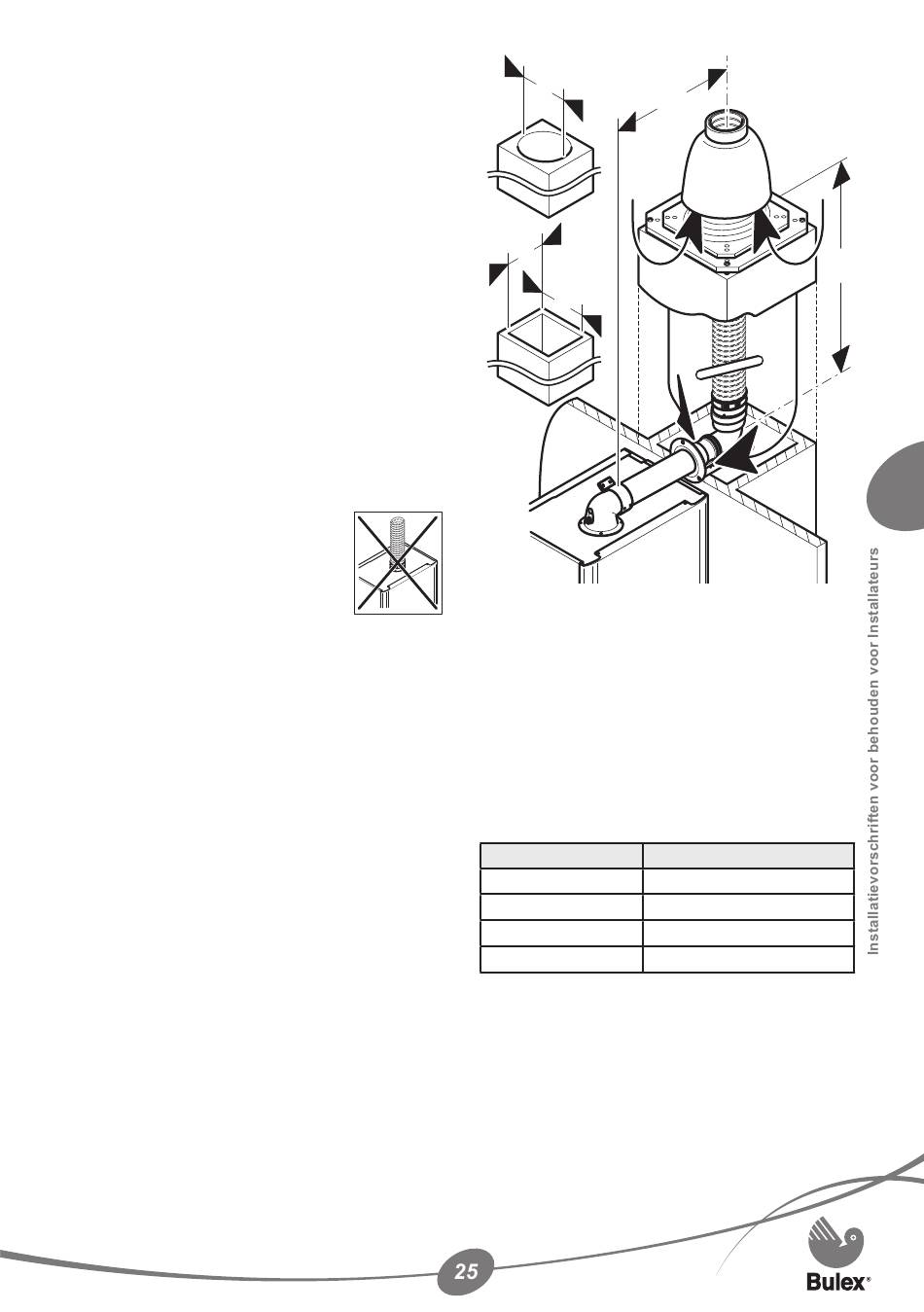

5.7.3 Systeem met soepele
rookgasafvoerleiding voor
aansluiting aan de schoorsteen
(installatie van het type C33S)
Deze configuratie maakt het mogelijk een
oud rook- of ventilatiekanaal te gebruiken
voor de installatie van het lucht/rookkanaal
van een hermetische (gesloten) ketel.
De horizontaal lopende buis (L1) is van
het concentrische type Ø 60/100. De
verticaal lopende buis (L2) is een soepele
rookafvoerleiding met Ø 80 mm.
De luchttoevoer gebeurt via de
schoorsteen (in de vrije ruimte tussen de
schoorsteen en de soepele leiding).
Om te vermijden dat vuil uit de
schoorsteen mee gezogen zou worden
door de ketel :
•
mag de ketel niet
rechtstreeks aan de verticale
soepele leiding worden
aangesloten.
•
Sluit de toestel niet aan op een
schoorsteen die stookolieproducten
heeft.
D
S
S
Legenda
L1
Lengte van de horizontale
concentrische buis
L2
Lengte van de verticale buis
D
Binnendiameter van de schoorsteen
S
Inwendige breedte van de schoorsteen
Maximaal drukverlies: 150 Pa
Deze waarde wordt bereikt met een leiding
met maximale lengte (L1+L2) + 1 bocht van
90°.
Type
S = 110
S ≥ 121
D = Ø130
D ≥ Ø137
Telkens een extra elleboog van 90° nodig
is (of 2 van 45°), moet de lengte (L1+L2)
met 1 m worden verminderd.
L 1
L 2
Max. lengte (L1+L2)
4,5 m
13 m
8,1 m
13 m
