5.3.3 Het verbinden van de binnenunit
BRP069A61+BRP069A62
Daikin Altherma LAN-adapter
4P464229-1D – 2021.02
GEVAAR: RISICO OP ELEKTROCUTIE
Schakel de voeding NIET in (niet de voeding die wordt geleverd door de binnenunit
aan X3A noch de detectiespanning die wordt geleverd aan X1A) voordat u alle
bedrading hebt aangesloten en de adapter dicht is.
OPMERKING
Om schade aan de printplaat te voorkomen, is het NIET toegestaan om de elektrische
bedrading aan te sluiten met de connectoren die reeds op de printplaat zijn
aangesloten. Sluit eerst de bedrading op de connectoren aan en sluit de connectoren
daarna op de printplaat aan.
WAARSCHUWING
Om schade en/of verwondingen te voorkomen, is het NIET toegestaan om enige
verbinding te maken naar X1A en X2A op de LAN-adapter BRP069A62.
INFORMATIE
▪
In de schakelkast van de binnenunit dient de kabel te worden aangesloten op
dezelfde aansluitingen als deze waarop de gebruikersinterface is aangesloten (P1/
P2). Zie voor meer informatie de installatiehandleiding van de binnenunit.
▪
De 2 draden van de kabel zijn NIET gepolariseerd. Wanneer deze op de klemmen
worden aangesloten, is hun polariteit NIET van belang.

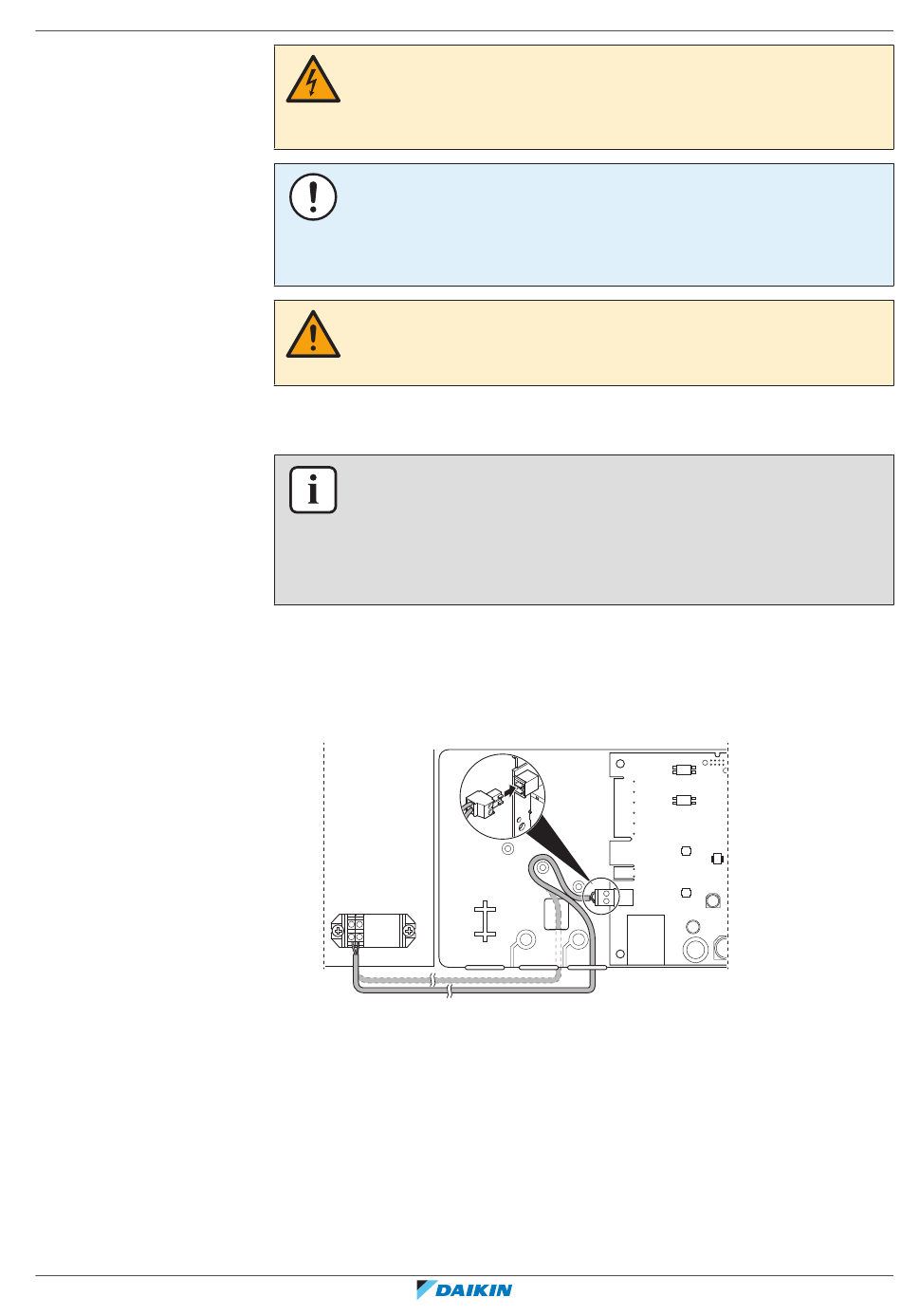

1 Wanneer de bedrading vanaf de onderzijde wordt ingestoken: zorg in de
behuizing van de LAN-adapter voor trekontlasting door de kabel langs het
aangegeven kabeltraject te leiden.
2 Sluit de aansluitingen P1/P2 van de binnenunit aan op de aansluitingen
X3A/1+2 van de LAN-adapter.
P1
P2
5
Installatie
|
X1A
X2A
X3A
X4A
Uitgebreide handleiding voor de installateur
23
