5 Installatie
5.7
Elektrische installatie
De elektrische installatie mag alleen door een gekwalifi-
ceerde elektromonteur worden uitgevoerd.
Gevaar!
Levensgevaar door elektrische schok!
Omdat aan de netaansluitklemmen L en N
ook bij ingeschakelde aan-/uitknop perma-
nent spanning voorhanden is:
▶
Schakel de stroomtoevoer uit.
▶
Beveilig de stroomtoevoer tegen opnieuw
inschakelen.

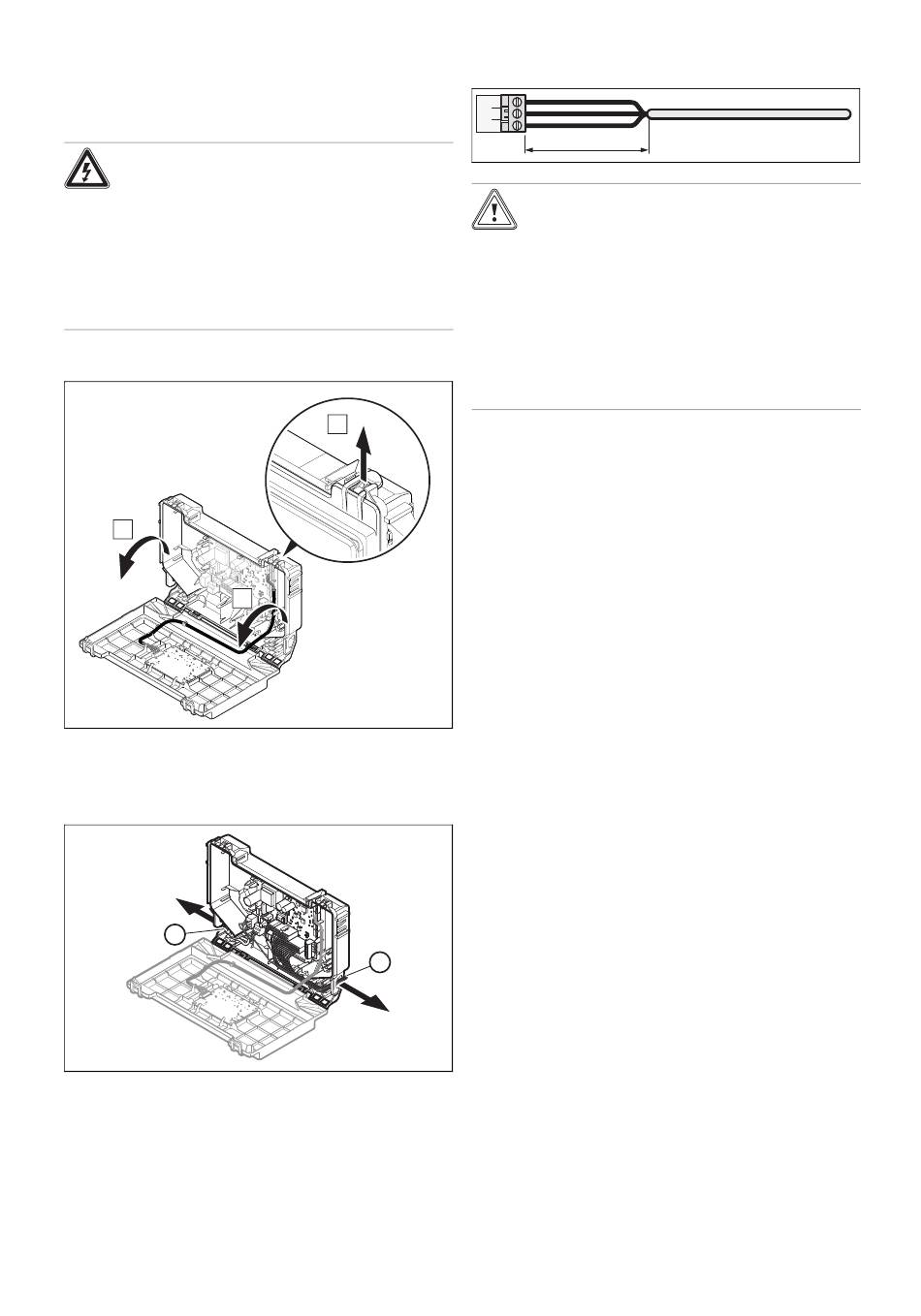

5.7.1
Elektronicabox openen
B
B
▶
Open de elektronicabox zoals weergegeven in de afbeel-
ding.
5.7.2
Verloop van de kabels
2
1
Verloop van de 24-V-
eBUS-kabels
2
Verloop van de 230V-
kabels
20
5.7.3
A
1.
Verkort de aansluitkabels tot op de passende lengte
zodat deze in de schakelkast niet storen.
2.
Schroef de stekker aan de aansluitkabel.
3.
Steek de stekker op de hiervoor bestemde steekplaats
op de printplaat.
5.7.4
1.
Neem alle geldende voorschriften in acht.
–
–
2.
Wees er zeker van dat de nominale spanning van het
stroomnet 230 V bedraagt.
3.
Steek de stekker van de netaansluitkabel in een ge-
schikt stopcontact.
4.
Zorg ervoor dat de toegang tot de netaansluiting altijd
gegarandeerd is en niet afgedekt is.
1
Installatie- en onderhoudshandleiding ecoTEC pure 0020231718_02
Bekabelen
30 mm max.
Opgelet!
Risico op materiële schade door ondes-
kundige installatie!
Netspanning aan verkeerde klemmen en
stekkerklemmen kan de elektronica kapot
maken.
▶
Sluit aan de klemmen eBUS (+/−) geen
netspanning aan.
▶
Klem de netaansluitkabel uitsluitend op de
daarvoor gemarkeerde klemmen aan!
Stroomvoorziening tot stand brengen
Conform geldende voorschriften moet de aanslui-
ting via een elektrische scheidinginrichting met een
contactopening van minimaal 3 mm op elke pool tot
stand gebracht worden.
Netaansluitkabel: flexibele kabel
