1.
Verwijder de bovenkant en de zijkanten van het krat.
2.
Verwijder de bovenste handgreepbeugel en leg deze
opzij.
3.
Open de zak met losse bevestigingsmaterialen.
4.
Gebruik vier (4) schroeven, platte ringen en moeren om
de bovenste handgreepbeugel te bevestigen aan de
onderste handgreepbeugel.
NB De handgreep heeft een krappe passing.
Gebruik een conische centreerpen om de gaten
uit te lijnen (bijvoorbeeld een priem of een
kruiskopschroevendraaier).
5.
Bevestig de positioneerstang aan de steun op de
bovenste handgreepbeugel met behulp van de ringen
en splitpennen die zich boven de stangsteun bevinden.
Bevestig de onderste stelstang aan de eenheid en zet
hem vast met een splitpen.

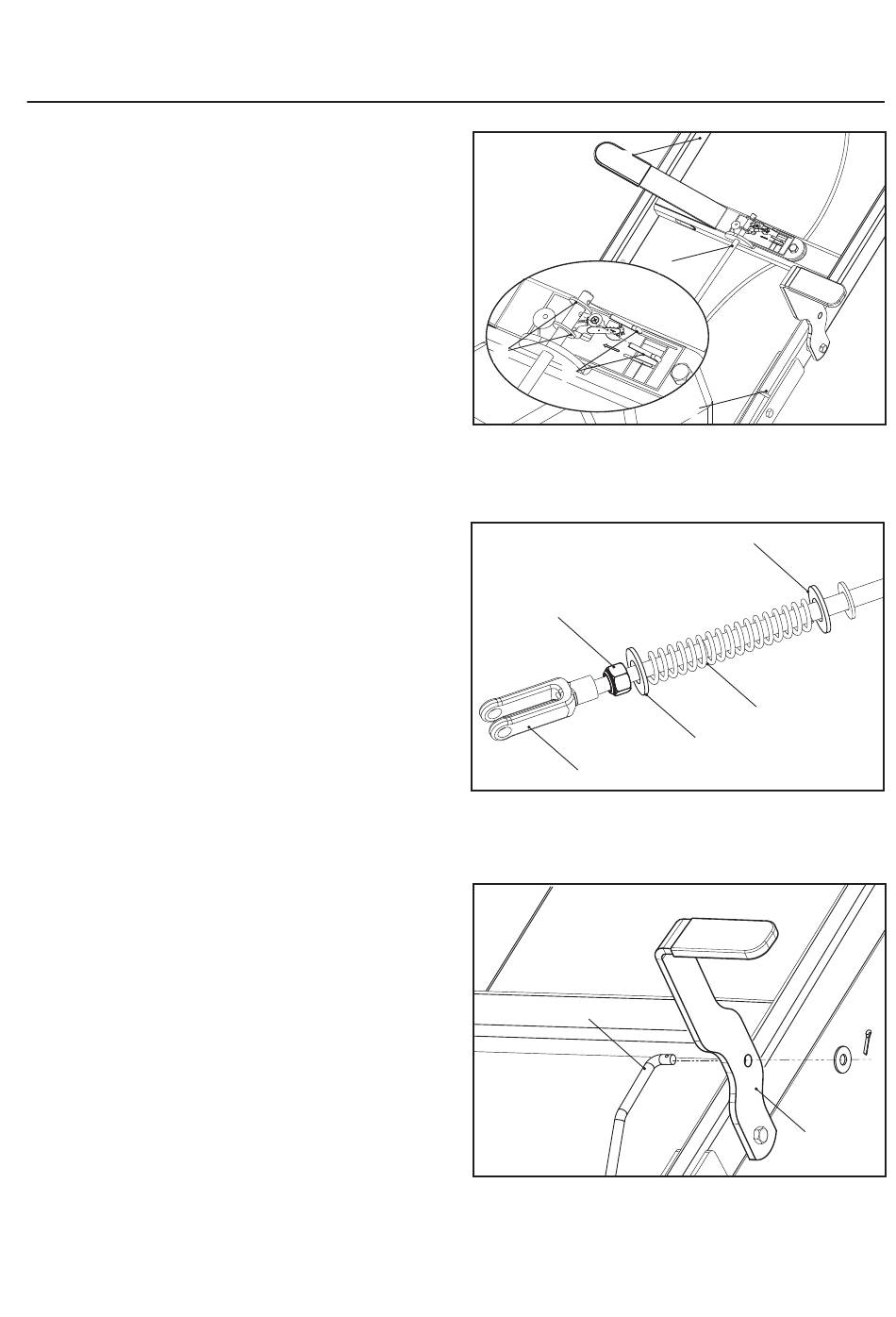

6.
Monteer de drukveer, twee (2) platte ringen en vork aan
de remstang.
7.
Schroef de vork op de stang totdat de stang net in of
door het bedrade gedeelte van de vork steekt, over een
lengte van ongeveer 6,35 mm.
8.
Bevestig de remstang aan de remhendel op de
bovenste handgreepbeugel.
SET-UP
5
4
1.
Bovenste handgreepbeugel
2.
Stelstang
3.
Onderste handgreepbeugel
1
1.
Moer
2.
Veer
1.
Complete remstang
2.
Remhendel
1
2
3
4.
Splitpennen
5.
Ringen
4
3
3.
Vork
4.
Ring
1
8064-027
4
2
8060-039
2
8060-040
15
