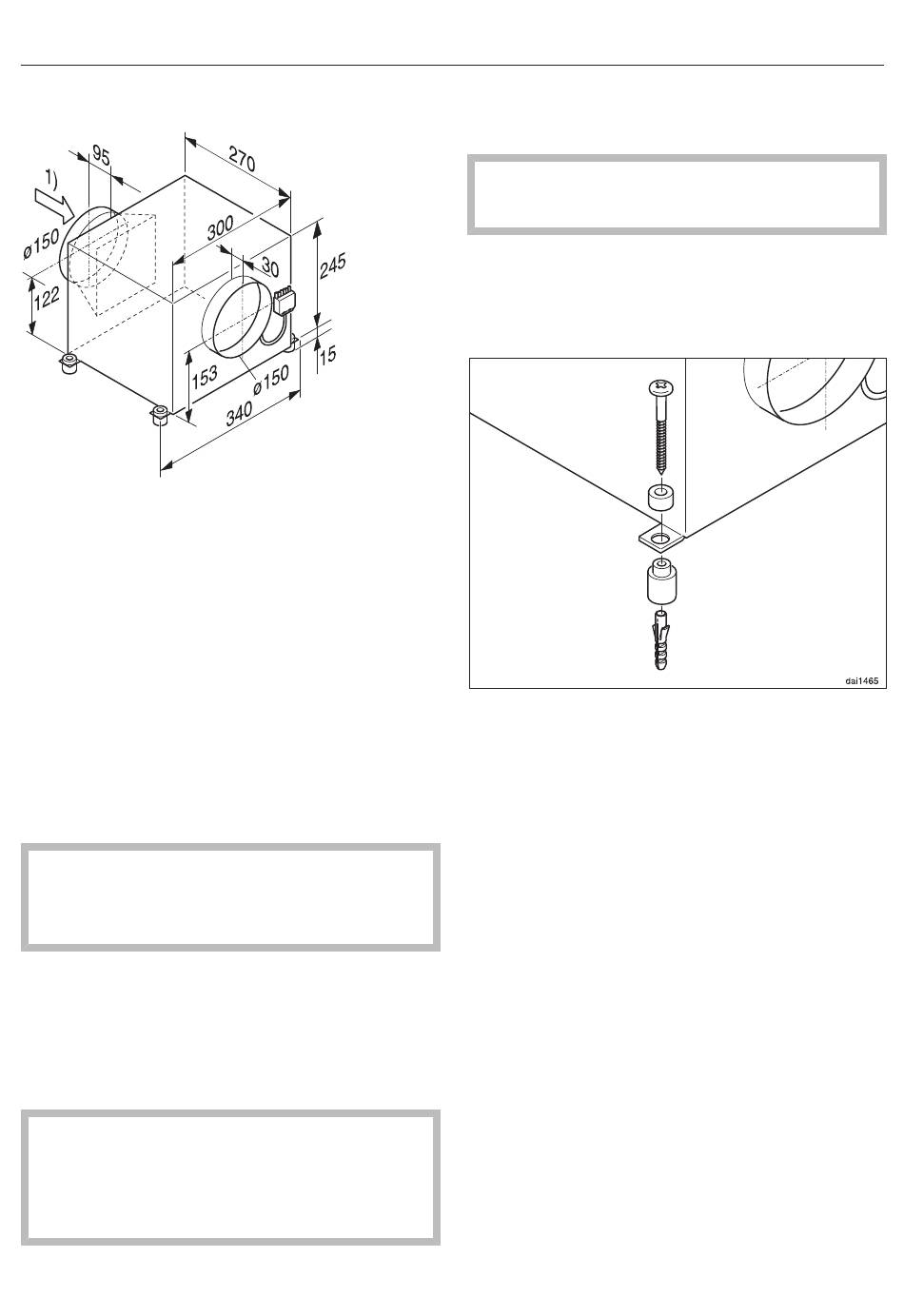

ABLG 202
1) Aanzuigkant
De luchtafvoerventilator ABLG 202 is
bestemd voor plaatsing in het gebouw.
Mogelijke plaatsen zijn bijv.:
– Zolder of tussenvloer
– Berg- of voorraadruimte
– na een isolatie hiervoor in de keuken.
De luchtafvoerventilator kan zowel hori-
zontaal als verticaal gemonteerd wor-
den.
Bij verticale montage dient u de in-
structies op de volgende pagina op
te volgen.
De externe afzuiginstallatie wordt door
een verbindingskabel elektrisch met de
afzuigkap verbonden en via de bedie-
ningselementen van de afzuigkap aan-
gestuurd.
Volg de instructies in de gebruiks-
aanwijzing van de afzuigkap op, als u
de externe afzuiginstallatie aansluit
en de luchtafvoerleiding monteert.
Plaats de luchtafvoerventilator op een
geschikte plek.
Let beslist op de richting van de
luchtafvoerleiding!
Markeer de 4 bevestigingsgaten op
de plaats van montage.
Zet de ventilator opzij.
Boor op de gemarkeerde plaatsen de
4 gaten voor de bevestiging van de
ventilator, 8 mm en 40 mm diep.
Druk de pluggen S8 naadloos aan-
sluitend in de boorgaten.
Steek de afstandshulzen op de be-
vestigingsgaten van de montageplaat
in elkaar.
Schroef de luchtafvoerventilator met
de meegeleverde schroeven vast.
Montage
17
