KNX
Schakelactor
Art.nr.: 2134.16 REG, 2134.16 C REG 2136.6 REG
2138.10 REG, 2138.16 C REG

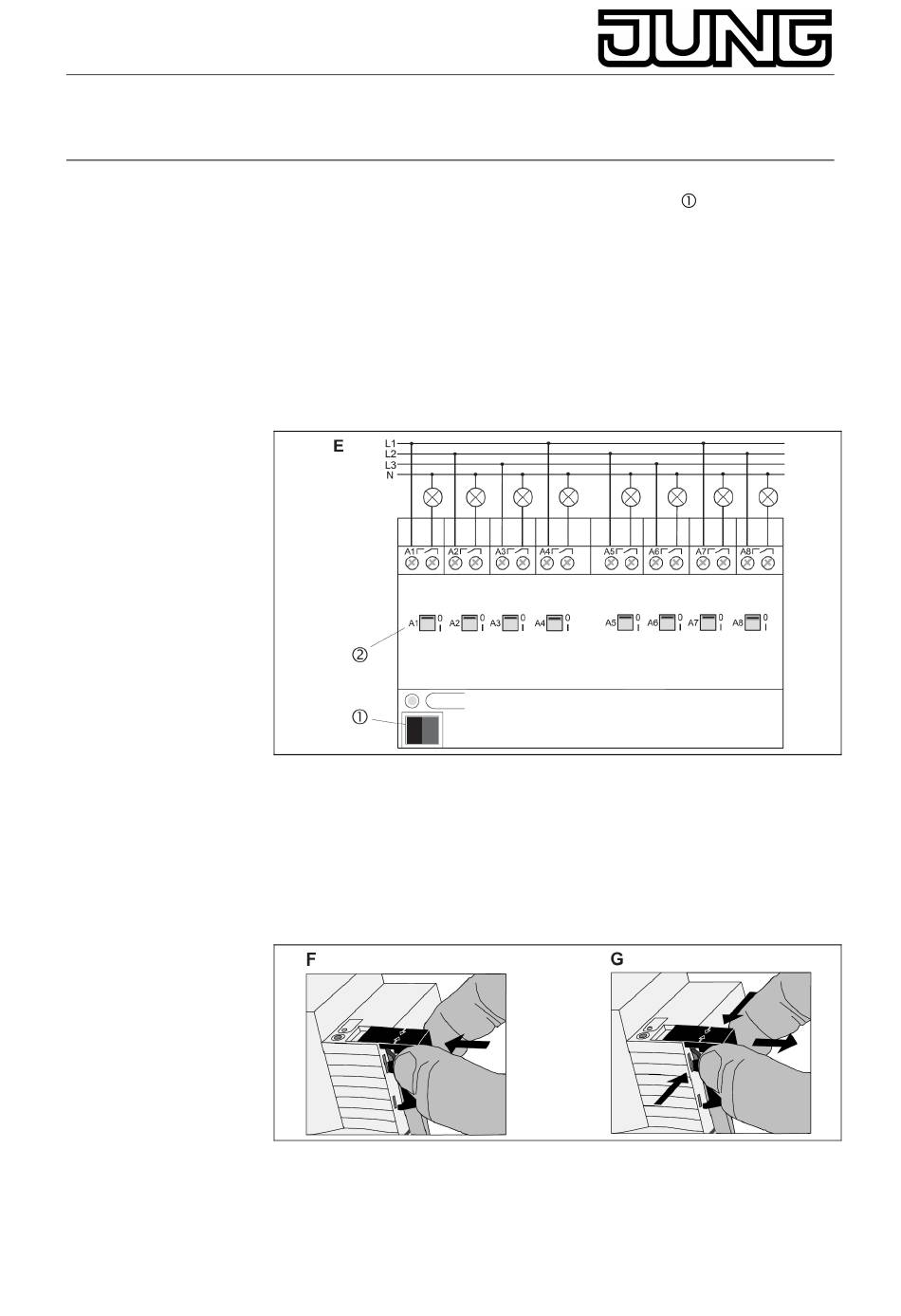

Schakelactor 8-voudig C-last (afbeelding E).
De busaansluiting geschiedt met de busaansluitklem
.
Bij de schakelactor 8-voudig worden de schakeltoestanden van de
2
relais door de schakelstandindicators
aangegeven. Deze dienen
tevens voor handmatige bediening van de relais onafhankelijk van de
EIB.
2
N.B.: De schakelstandindicators
bij de C-last actor zijn op grond van
de constructie geïnverteerd.
De aansluiting geschiedt overeenkomstig het aansluitschema.
Er kunnen verschillende buitenleiders op de toestellen worden
aangesloten.
6. Afdekkapje
Het afdekkapje met de aan de onderzijde naar buiten geleide buskabels
over de busklem schuiven (afb. F) tot het voelbaar vastklikt.
Verwijder het afdekkapje door het op de zijvlakken in te drukken en
vervolgens los te trekken (afb. G).
Het afdekkapje is als toebehoren (Art. Nr. 2050 K) leverbaar.
4
