Installatie (uitsluitend voor erkende technici)
Verbrandingslucht
De inlaatopening voor de verbrandingslucht moet in een goed
geventileerde ruimte zijn aangebracht.
Ter voorkoming van corrosie moet de verbrandingslucht vrij zijn
van agressieve stoffen.
Agressieve stoffen zijn bijvoorbeeld halogeenkoolwaterstoffen,
die chloor of fluor bevatten. Deze stoffen zitten in oplosmidde-
len, verf, lijmstoffen, drijfgassen of brandstoffen en huishoude-
lijke schoonmaakmiddelen.
Wanneer niet aan de voorwaarden wordt voldaan, moet voor de
luchttoevoer een andere locatie worden gekozen.
Oppervlaktetemperatuur
De maximale oppervlaktetemperatuur van het toestel is lager
dan 85 °C. Conform de TRGI of TRF voorschriften bestaan ech-
ter geen noodzakelijke beveiligingsafstanden voor ontvlambare
materialen en meubilair. Respecteer de nationale richtlijnen.
5.2
Minimale afstanden
Bepaal de plaatsingslocatie van het toestel en houd rekening
met de volgende beperkingen:
▶ Maximale afstand voor alle uitstekende delen zoals slan-
gen, leidingen, enzovoort.
▶ Waarborg een goede toegang voor onderhoudswerkzaam-
heden, houd de minimale afstanden zoals aangegeven in
afb. 12 aan.

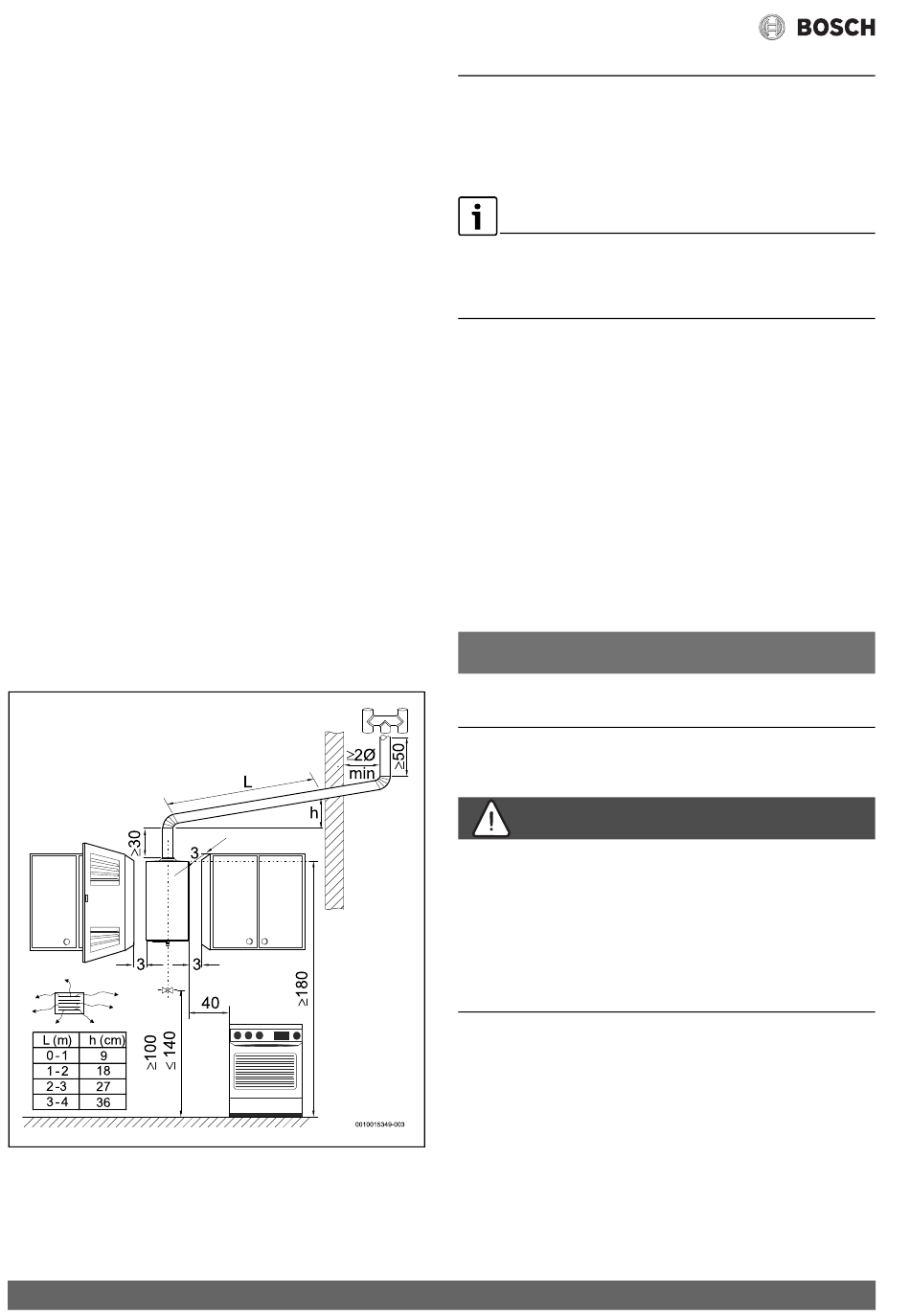

Afb. 12
Minimale afstanden (cm)
14
6
Installatie (uitsluitend voor erkende
technici)
6.1
Montagepunten op het toestel
Voor montage van de montagepunten:
▶ Waarborg dat de gas/water- en rookgasaansluitingen cor-
rect functioneren.
Er is geen speciale muurbescherming nodig. De muur moet vlak
zijn en voldoende draagkracht hebben om het gewicht van het
toestel te dragen.
▶ Boor de noodzakelijke gaten (Ø 8 mm) waarbij de afmetin-
gen in tabel 5 moeten worden aangehouden.
▶ Installeer de meegeleverde wandpluggen en schroefhaken.
6.2
Toestel monteren
▶ Verwijder het voorste deel van het toestel
(hoofdstuk 8.1).
▶ Installeer het toestel op de schroefhaken in verticale posi-
tie.
OPMERKING
Risico op materiële schade!
Laat het toestel nooit rusten op de gas- of wateraansluitingen.
6.3
Verbinding met rookgasafvoerbuis
GEVAAR
Risico op vergiftiging!
Wanneer niet aan de onderstaande voorwaarden wordt vol-
daan, kunnen rookgassen de ruimte binnendringen waar het
toestel is geïnstalleerd, hetgeen kan resulteren in ernstig tot do-
delijk letsel.
▶ Installeer de rookgasafvoerbuis zodanig dat er geen lekk-
age optreedt.
•
Alle toestellen moeten door een dichte buisaansluiting met
een voldoende groot gedimensioneerde rookgasafvoerbuis
verbonden zijn.
Therm 4200 – 6720889376 (2022/02)
