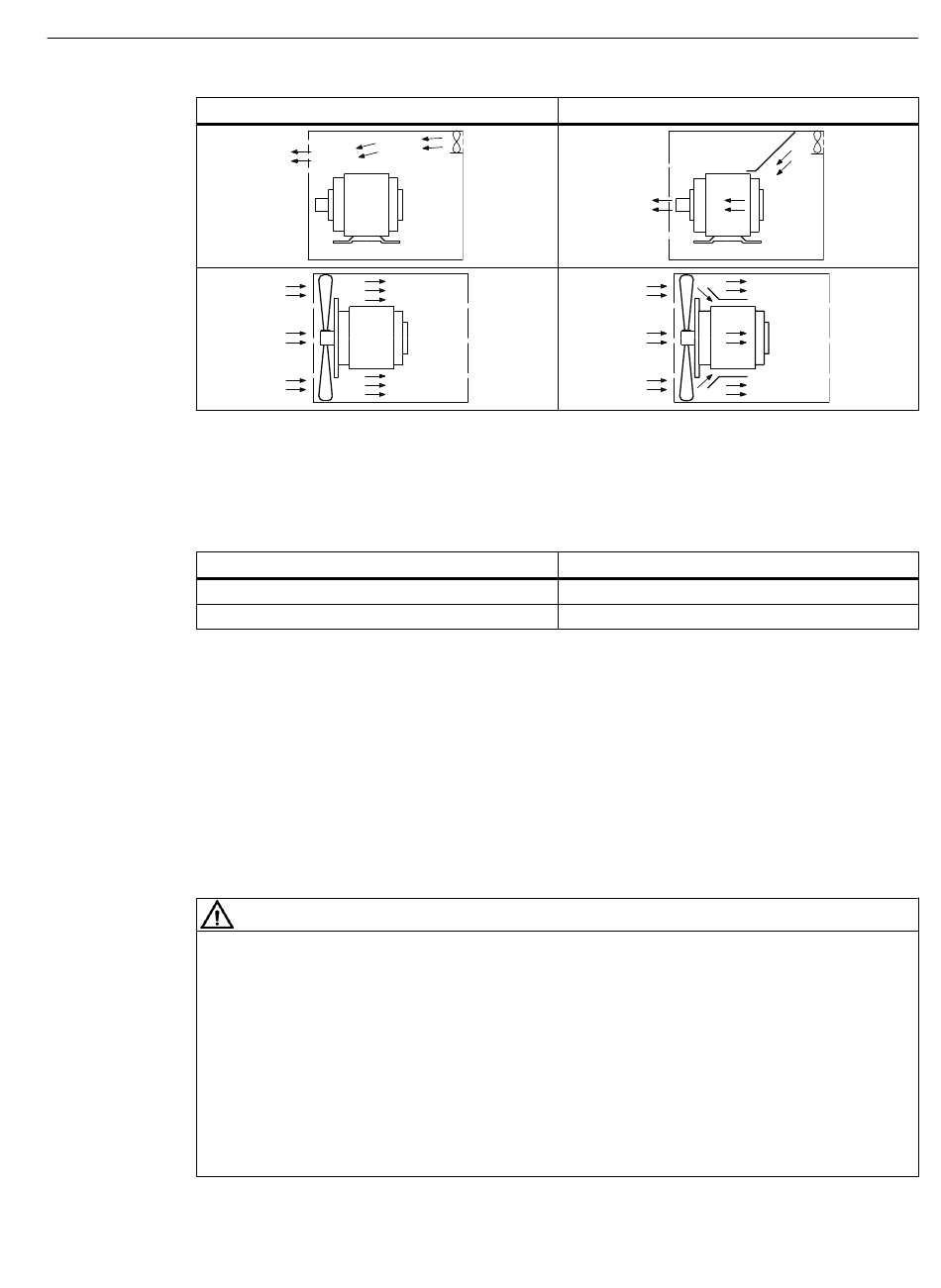

Minimale afstand "x" tussen de naastgelegen modules voor luchttoevoer naar de machine
Respecteer op de plaats van gebruik van de machine de minimummaat voor de luchttoevoer:
Tabel 5-3
5.3.4
Uitbalancering
De rotor is statisch uitgebalanceerd. Bij aseinden met inlegspieën wordt het soort balancering
aangegeven door middel van een markering aan de kopse kant van de DE-zijde van het
aseinde:
● Kenteken "H" betekent uitbalancering met een halve inlegspie (standaard)
● Kenteken "F" betekent uitbalancering met een hele inlegspie
Letselgevaar door ondeskundige montage of demontage
Als u de algemeen geldende maatregelen voor de contactbescherming van de
aandrijfelementen veronachtzaamt, kan dit lichamelijke letsels en materiële schade als
gevolg hebben.
● Volg de algemeen noodzakelijke maatregelen voor de contactbescherming van de
● Plaats en verwijder de aandrijfelementen alleen met geschikte hulpmiddelen.
● De inlegspieën zijn alleen geborgd tegen uitvallen tijdens het transport. Wanneer een
1LE5 AH 400/450
Bedieningshandleiding, 10/2018
Fout
Minimale waarde "X" voor de afstand tussen de naburige modules voor luchttoevoer naar
de machine
Bouwgrootte
400
450
VOORZICHTIG
aandrijfelementen.
machine zonder aandrijfelement in bedrijf wordt genomen, moet u de inlegspie borgen
tegen wegslingeren.
5.3 Machine op de inzetplaats hijsen en positioneren
Montage
Juist
X [mm]
150
160
