Cascaderegelaar-systeemregelaar (accessoire)
LET OP

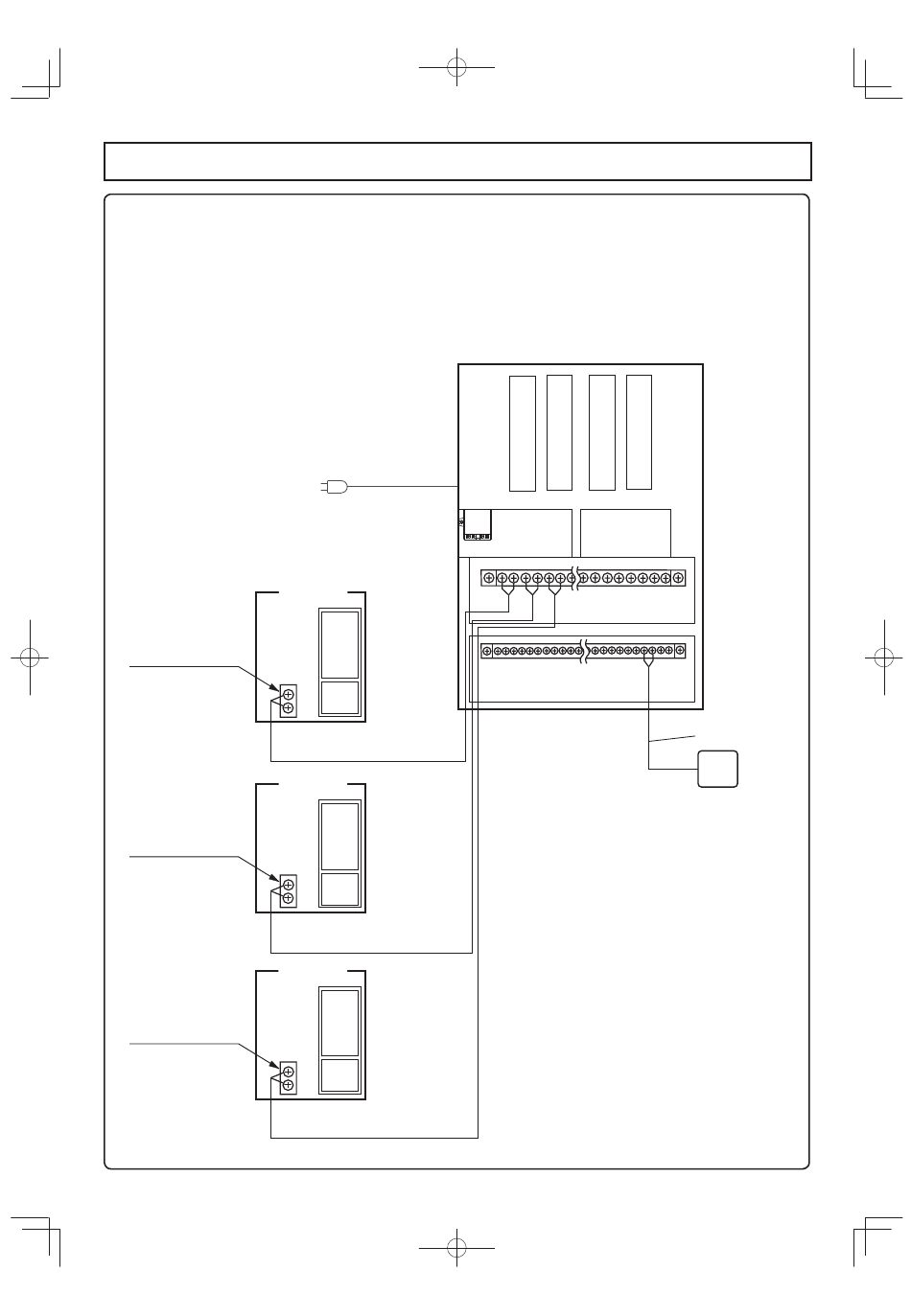

• Onderstaand schema toont de aansluiting van 3 eenheden op de systeemcontroller.
Bij het aansluiten van 4 of meer eenheden moet u dezelfde procedure volgen.
• Sluit de boilers aan op de systeemcontroller volgens de gedetailleerde bedradingsinstructies die
bij de systeemcontroller zijn opgenomen.
• Sluit altijd een afstandsbediening aan op de systeemcontroller. Sluit de meegeleverde
afstandsbedieningen niet aan op de individuele boilers. Deze afstandsbedieningen worden niet gebruikt.
* De plaats van de terminal van de
afstandsbediening kan verschillen,
afhankelijk van het apparaat.
Eenheid 1
Klemmenblok
afstandsbedieningskabel
Eenheid 2
Klemmenblok
afstandsbedieningskabel
Eenheid 3
Klemmenblok
afstandsbedieningskabel
230-240VAC
Stroomvoorziening
systeemcontroller
PCB
Vermogen
PCB
Afstandsbedieningskabel
PCB
Vermogen
PCB
Afstandsbedieningskabel
PCB
Vermogen
PCB
Afstandsbedieningskabel
Cascaderegelaar
Boilerterminals
(Eenheden 1 - 6)
Afstandsbedieningskabel
Afstandsbedi e ni n g
41
