ACM-2300-HC INBOUWSCHAKELAAR
N N
L
S L

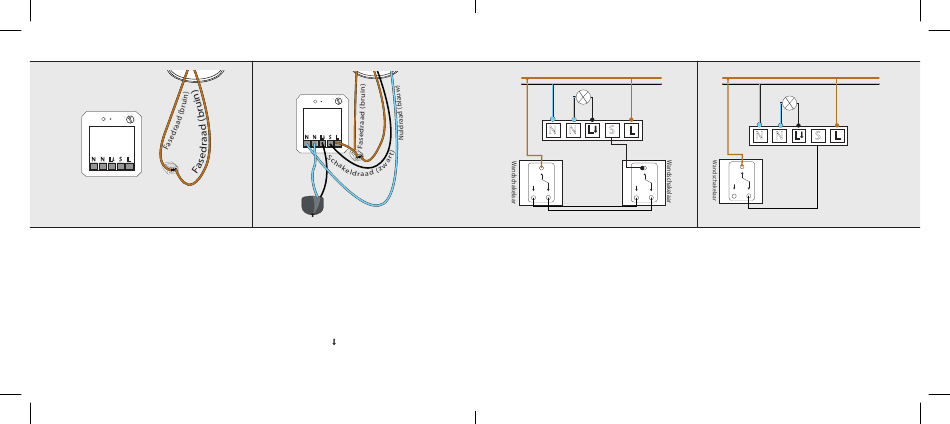

5. Sluit de fasedraad aan op een lasklem
Sluit de fasedraad (bruin) van de plafonddoos
aan op een lasklem. Sluit het andere uiteinde
van de fasedraad (bruin) ook weer aan op
dezelfde lasklem.
6
N N
L
S L
6A. Aansluiten van de ACM-2300-HC
•
Verbind de nuldraad (blauw) uit de
plafonddoos met het buitenste [N] contact
van de ACM-2300-HC.
•
Verbind de schakeldraad (zwart) uit de
plafonddoos met het [S] contact.
•
Verbind de nuldraad (blauw) van de lamp
met het middelste [N] contact.
•
Sluit de schakeldraad (zwart) van de lamp
L L
aan op het [
] contact.
•
Sluit één nieuwe fasedraad (bruin) van de
lasklem aan op het [L] contact.
•
Draai de aansluitingsschroeven stevig vast.
L
N
L
N N
S
L
P
P
6B. Installatieschema dubbele
wandschakelaar
Dit is het technische installatieschema van de
ACM-2300-HC met twee wandschakelaars (hotel
/ trappenhuiscircuit).
ACM-2300-HC INBOUWSCHAKELAAR
L
N
N N
L
S
L
P
6C. Installatieschema enkele
wandschakelaar
Dit is het technische installatieschema van de
ACM-2300-HC met een wandschakelaar.
7
