Bediening

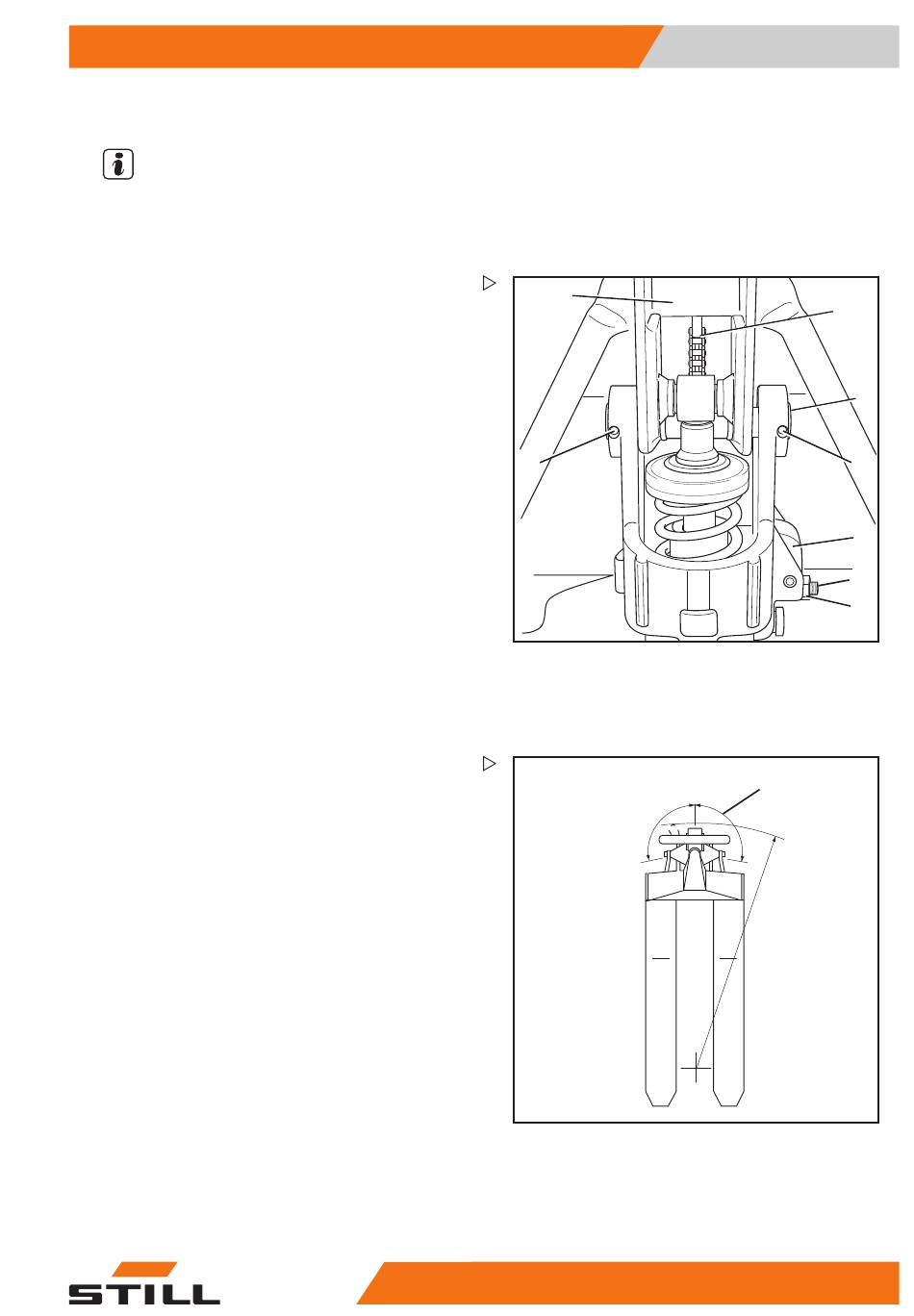

Dissel monteren
OPMERKING
Als de machine met losse dissel wordt gele-
verd, moet de dissel vóór de eerste ingebruik-
name worden gemonteerd.
– Schroef de borgmoer (7) aan de hendel (5)
los.
– Schroef de stelschroef (6) los.
– Breng de dissel (1) aan op de disselvoet.
– Monteer de pen (3) en klembus (4) in de
disselvoet.
– Hef de hendel (5) omhoog en steek de pen
aan het kettinguiteinde (2) in de groef in de
hendel.
– Schroef de stelschroef (6) op zijn plaats.
– Schroef de borgmoer (7) handvast vast.
Ingebruikname
Stuurinrichting
De machine kan worden gestuurd door de
dissel binnen de aangegeven hoek (1) te
draaien.
Bij de maximale stuuruitslag kan de ma-
chine met de kleinste draaistraal (Wa) wor-
den gekeerd, zie ⇒ Paragraaf "Specificatie-
blad", blz. 7-61.
1
4
50988046012 NL - 06/2019
5
Ingebruikname
2
3
4
5
6
7
HPS20_25_008
1
Wa
HPS20_25_004
