PLA

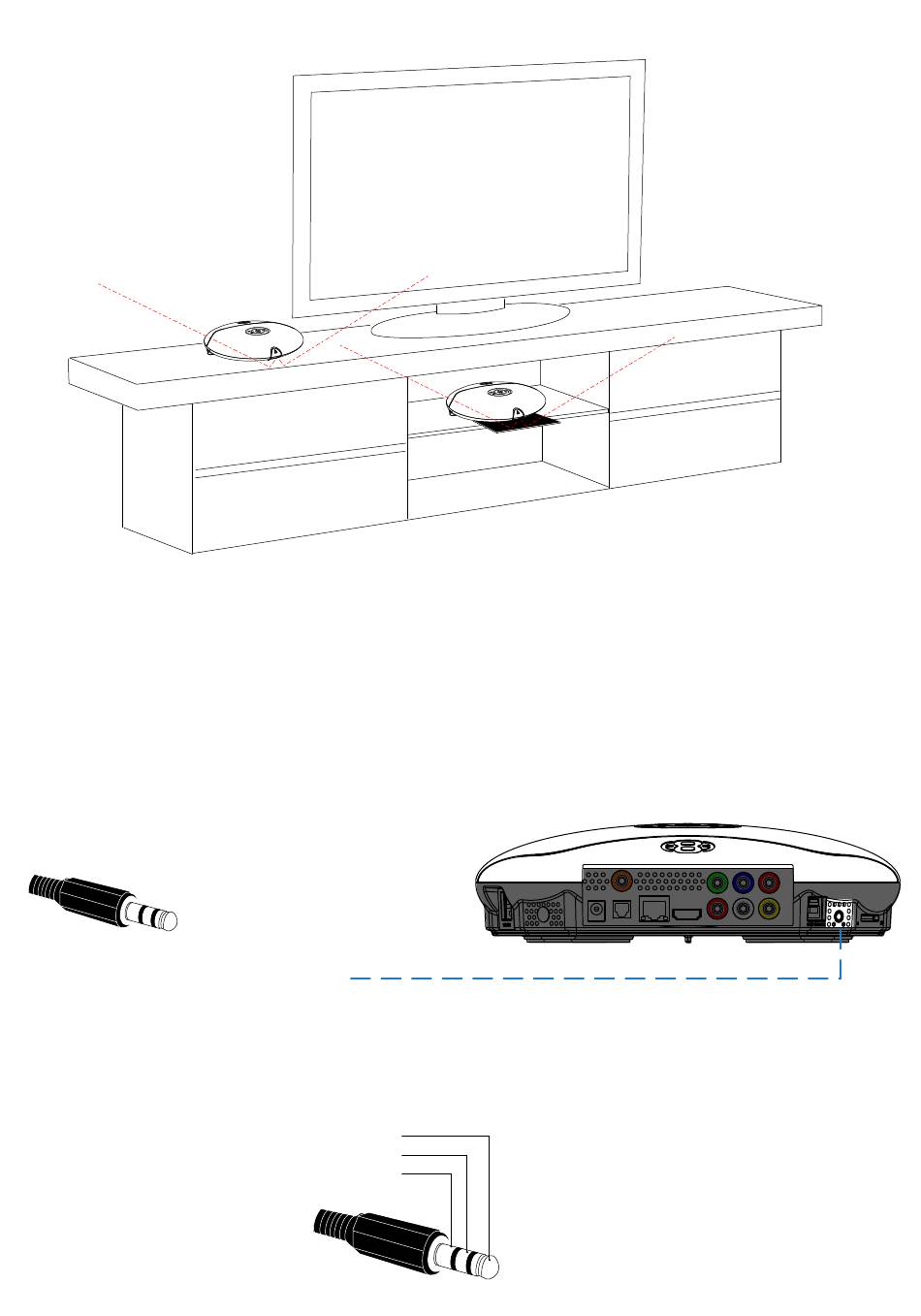

De X3 is ontworpen om geplaatst te worden bovenop een TV kast zodat de IR ontvanger reflecterende signalen
van de muren en het plafond kan ontvangen - zie foto 'A' . Plaats de X3 niet aan de rand of het uiteinde
aangezien het de ondergrond gebruikt om de reflecterende signalen op te vangen. Is de bovenkant van de kast
gemaakt van glas of perspex, dan kunt u een stuk plaat materiaal onder de X3 plaatsen welke maar 40mm
uitsteekt naar de voorkant.
Wilt u de X3 op een plak in een kast plaatsen zoals aangegeven op foto - 'B'- raden wij u aan deze zover
aan de voorkant van de plak te plaatsen. Plaats nu het reflecterende materiaal onder de X3.
EXTERN IR SENSOR
Extern IR Sensor (N
De X3 is ontworpen met een externe IR aansluiting voor gebruikers die de unit op een speciale plaats willen
waar de afstandsbediening niet bij kan. U kunt iedere IR ontvanger hiervoor gebruiken mits deze voldoet aan de
eisen zoals hieronder in het diagram aangegeven. Wilt u de externe IR kabel zelf maken? Wij raden u dan de
Vishay part TSOP31138 (of gelijkwaardig) aan, aangezien deze perfect werkt tezamen met de X3.
Externe IR Ontvanger
A
)
VCC
V OUT
GND
B
Pagina 12
