WFP Launcher
®
INSTALLATIEHANDLEIDING

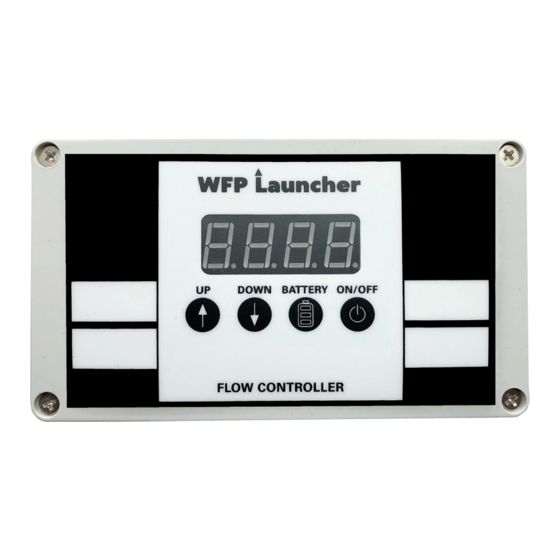

De WFP Launcher
is de besturings-unit voor pompsystemen. Lees deze instructies aandachtig door alvorens de apparatuur
®
te gebruiken. Bewaar deze instructies zorgvuldig.
Sluit de WFP Launcher
als volgt aan op de aansluitingen van de pomp:
®
Wit
op de plus
van de pomp rood.
Sluit daarna de accu aan op de WFP Launcher
De min
op zwart. Er moet altijd een zekering (15 A) zijn aangebracht in de plus
ZEKERING
ACCU
Glazenwasserswinkel B.V. | Osmoworks
WFP Launcher
INSTALLATIE EN GEBRUIKERSHANDLEIDING
®
op de min
Blauw
.
®
Oudedijkse Schiekade 198, 3043 LC ROTTERDAM Tel. 010-462 50 40
van de pomp zwart.
van de aansluiting rood.
Technische specificaties:
Serienummer:
Behuizing:
Voeding:
Max. stroom:
Nominale stroom:
OW-L0101
ABS IP-65
11 – 15 VDC
10 A
4-5 A
POMP
www.glazenwasserswinkel.nl info@osmoworks.nl
Advertenties
Samenvatting van Inhoud voor OSMOWORKS WFP Launcher
- Pagina 1 Blauw Sluit daarna de accu aan op de WFP Launcher ® De min op zwart. Er moet altijd een zekering (15 A) zijn aangebracht in de plus van de aansluiting rood.
- Pagina 2 WFP Launcher INSTALLATIE EN GEBRUIKERSHANDLEIDING ® WFP Launcher ® GEBRUIKERSHANDLEIDING Het bedienpaneel van de WFP Launcher ® bestaat uit de volgende selectie mogelijkheden. omhoog omlaag accu voltage aan / uit kalibreren (ingedrukt houden) In- en uitschakelen van de bedien-unit: Instellen van de gewenste watertoevoer:...
