5. Onderhoud
5.4.1 Lagerpakkingen
Als u de labyrintafdichting in de naven vervangt,
is het belangrijk om ervoor te zorgen dat deze
juist wordt teruggeplaatst. De schuin afgekante
kant met het lipje dient aan de buitenkant van
de lagerbehuizing te zitten, dus de kant die het
dichtst bij de schijfarm is (zie fig. 5.02). De
schuin afgekante lipkant voorkomt dat er vuil in
de behuizing komt en zorgt er tevens voor dat
olie tijdens het smeren naar buiten kan.
Afgekante afdichting
ITEM ONDERDEELNR.
1
---
2
P12900
3
P14593
4
P14594
5
P12908
6
P12907
7
8
P12415
9

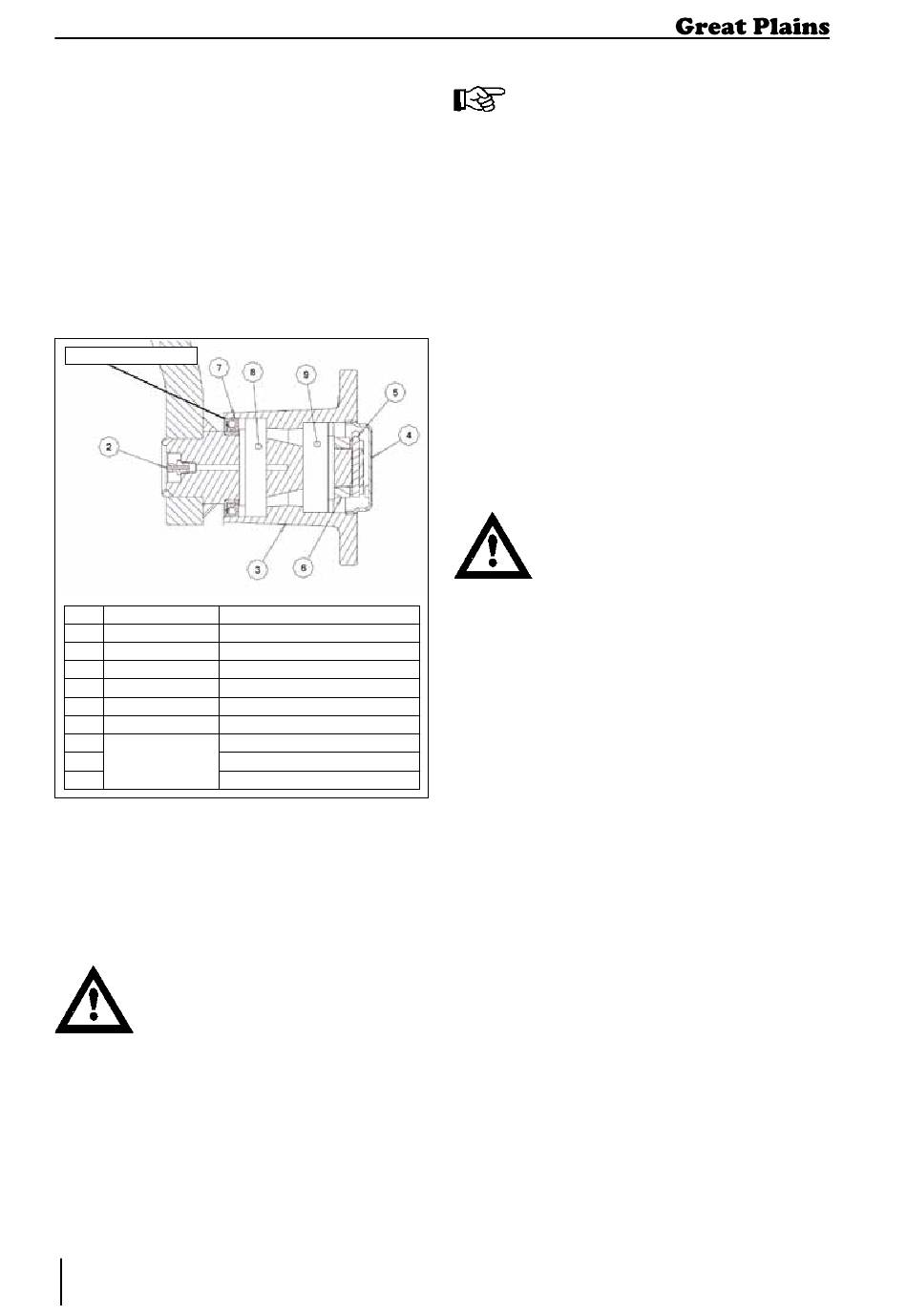

Fig. 5.02: Juiste pakkingspositie
5.4 DD Lite-rol
De afstandhouders en ringen op de DD Lite-
rol worden onder spanning gehouden door de
eindplaten aan de uiteinden van de rolbuis.
Er is specialistisch gereedschap nodig
om de DD Lite-rollen te demonteren.
Neem contact op met uw dealer als
er zich omstandigheden voordoen
waaronder dat dient te gebeuren.
Onderhoud van deze rollers kan worden beperkt
tot jaarlijkse/seizoenseindsmeerbeurten van
de lagers en regelmatige inspectie om te
controleren of alles nog goed vast zit en of de
schrapers goed zijn ingesteld.
26
604-107M-ENG
OMSCHRIJVING
SCHIJFARM
NIPPEL - SMEER M8
NAAF
NAAFKAP
VEERPEN
MOER CASTLE M27x1.5
PAKKING 64x45x9.5
LAGER 32008 40x68x19
LAGER 32206 30x62x21
De schraper is bedoeld om te
voorkomen dat vuil twee naast elkaar
liggende DD-ringen doet vastlopen.
Als de schrapers moeten worden
bijgesteld, dient ervoor te worden
gezorgd dat de schraper geen contact
kan maken met de afstandhouder,
ook onder belasting. Controleer
de afstandhouders regelmatig op
tekenen van slijtage en stel de
schrapers zodanig in dat er geen
contact kan worden gemaakt.
5.5 Double Disc assen
De as van deze rol worden onder spanning
gezet door de hoofdas die door het midden van
de ringen en de lagers loopt.
Er is speciaal gereedschap nodig om
de Double Disc assen te demonteren.
Neem contact op met uw dealer als
er zich omstandigheden voordoen
waaronder dat dient te gebeuren.
Onderhoud van deze rollers kan worden
beperkt tot dagelijkse smeerbeurten van de
lagers om vuil te verwijderen en regelmatige
inspectie om te controleren of alles nog goed
vast zit en of de schrapers goed zijn ingesteld.
De assen kunnen strakker worden gezet door
de U-bouten van de draagbalk los te draaien.
Op die manier wordt voorkomen dat de lagers
onder druk komen te staan omdat die zijdelings
ten opzichte van elkaar bewegen. Zorg ervoor
dat de bouten van de draagbalk daarna weer
worden aangedraaid.
5.6 Voorbereiden op
stalling
Als u een machine gedurende langere tijd wilt
stallen, houd dan rekening met het volgende:
• Stal de machine indien mogelijk afgedekt.
• Bescherm de roller/schijven tegen roest.
Als u de machineonderdelen dient in te
spuiten met olie, gebruik dan een lichte,
ecologisch afbreekbare olie, bijvoorbeeld
koolzaadolie.
