4.3.2 Plateau aansluitend op het glas
Maak een uitsparing in het plateau waarin het toestel geplaatst wordt. Wanneer een valse wand wordt toegepast, is de
uitsparing minder diep. De maximale materiaaldikte is 30 mm. Zie afb. 4-6, 4-7 en 4-8 (B en D) voor opties en maatvoeringen.
Verlaag de ondersierstrip (zie afb. 4-5 stap 2) door de twee schroeven enkele slagen los te draaien. Plaats de ondersierstrip
op de gewenste hoogte en draai de schroeven weer vast.
Verwijder het centreernokje aan de onderzijde van de verticale sierstrip door deze aan de voorzijde af te breken (zie afb. 4-5
stap 2 en 3):
Virtuo 75: 2x stap 4
Virtuo 80/2: 1x stap 3, 1x stap 4
Virtuo 80/3: 2x stap 3
Stel de hoogte van het toestel en de montageset op elkaar af zodat de onderzijde van het plateau op de stelprofielen
aansluit.
⚠
- Zorg dat het uiteinde van de sierstrip vlak blijft (zie afb. 4-5 stap 2 en 3).
- Laat het gewicht van het plateau niet op het toestel en/of het stelprofiel rusten.
- Zorg ervoor dat er genoeg ruimte tussen het plateau en de verende ruitstrip zit om de voorruit te kunnen verwijderen/
plaatsen. Gebruik hiervoor de aanslagnokken aan weerszijden van het toestel.
1
2
2x

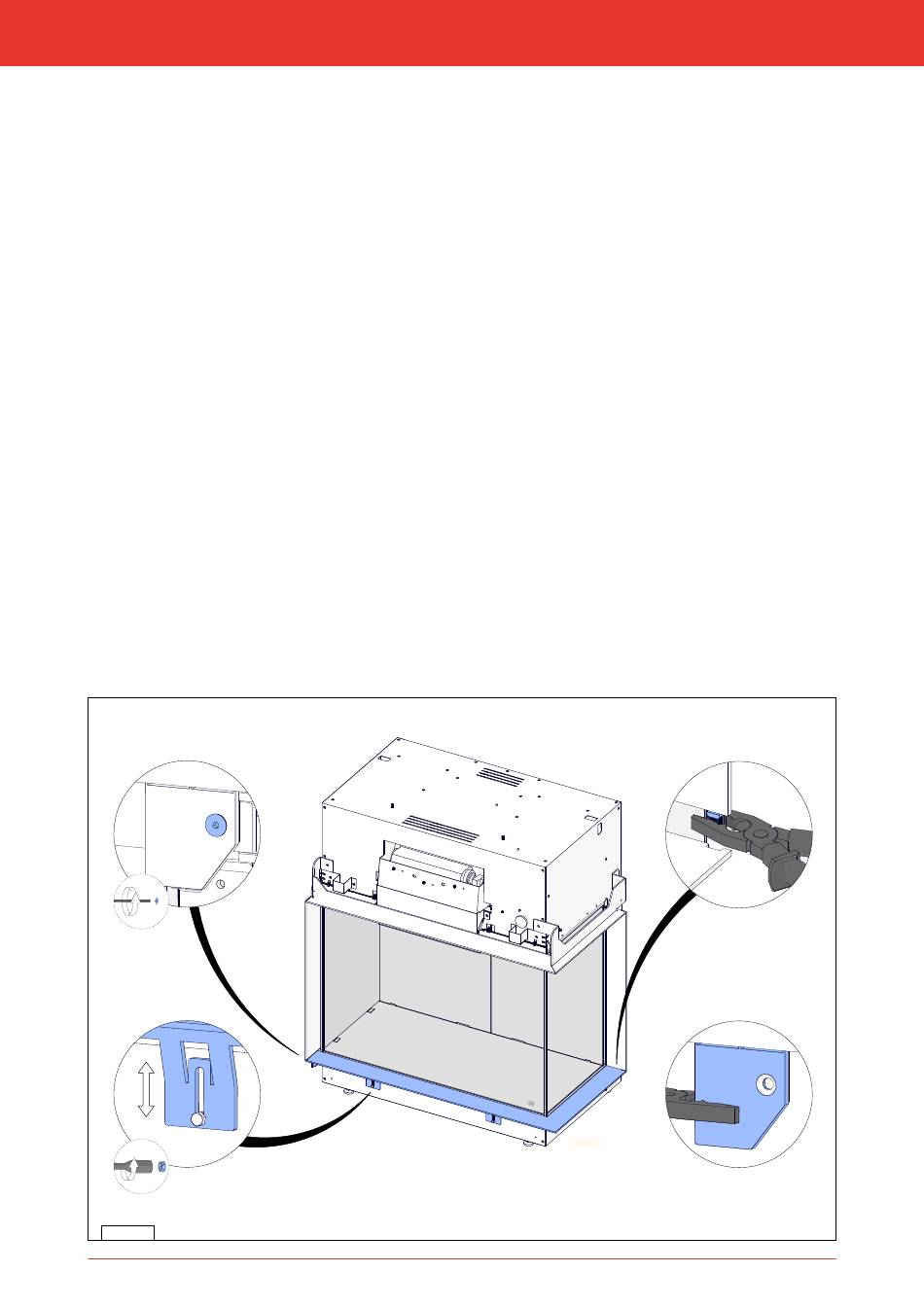

4-5
i ns tallati e handlei d i n g
1 9
38C-2663
3
4
