4.2

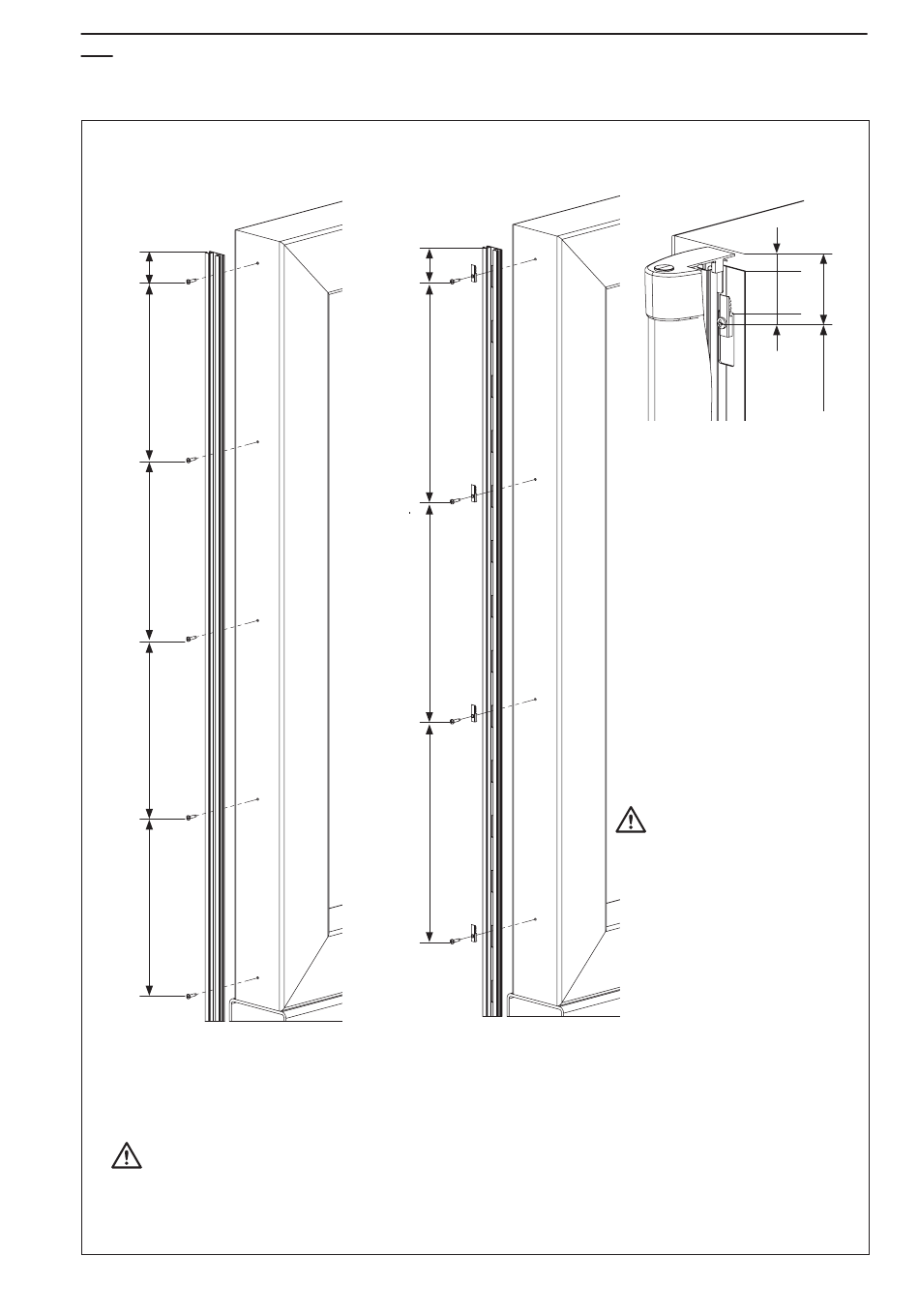

Montage dragerprofiel
Het dragerprofiel moet op een vlakke ondergrond gemonteerd worden.
Montage met schroeven
Schroeven met bolkop of platverzonken kop
gebruiken
max.
80 mm
max.
500 mm
max.
500 mm
max.
500 mm
max.
500 mm
Indien nodig vereiste gaten boren voor de kabelgeleiding in de drager- en deurprofielen.
6
Montage met snelbevestiging
max.
80 mm
max.
500 mm
max.
500 mm
max.
500 mm
12 mm
33 mm
5 mm
Gatenraster
100 mm
1. Snelbevestigingsklemmen XL-QME
met schroeven XL-QFIX volgens de
afbeelding stevig vastschroeven
2. De voorgemonteerde veiligheidslijst in
de gemonteerde bevestigingsklem-
men bevestigen.
3. Met een kunststofhamer rustig het
dragerprofiel tot aan de aanslag in de
vergrendeltanden van de klemmen
slaan. Om beschadigingen te vermij-
den, een geschikt stuk hout als
tussenlaag gebruiken, en met de
hamer niet direct op de voorkant van
het dragerprofiel slaan.
De schakellijst nooit met een gemon-
teerde eindkap invoeren!
Een eventueel voorgemonteerde
eindkap samen met de bevestiging-
sclip uit het dragerprofiel halen en
terugklappen. Daarna de montage
volgens punt 2 en 3 uitvoeren en
vervolgens de eindkap weer plaatsen.
50 mm
