Gerelateerde Handleidingen voor YouLess LS120
Samenvatting van Inhoud voor YouLess LS120

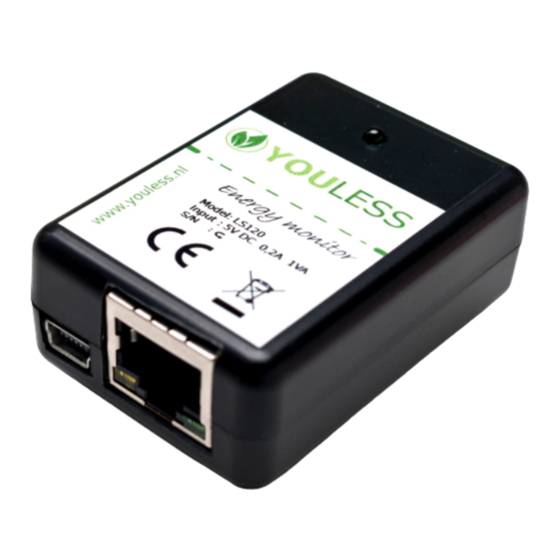

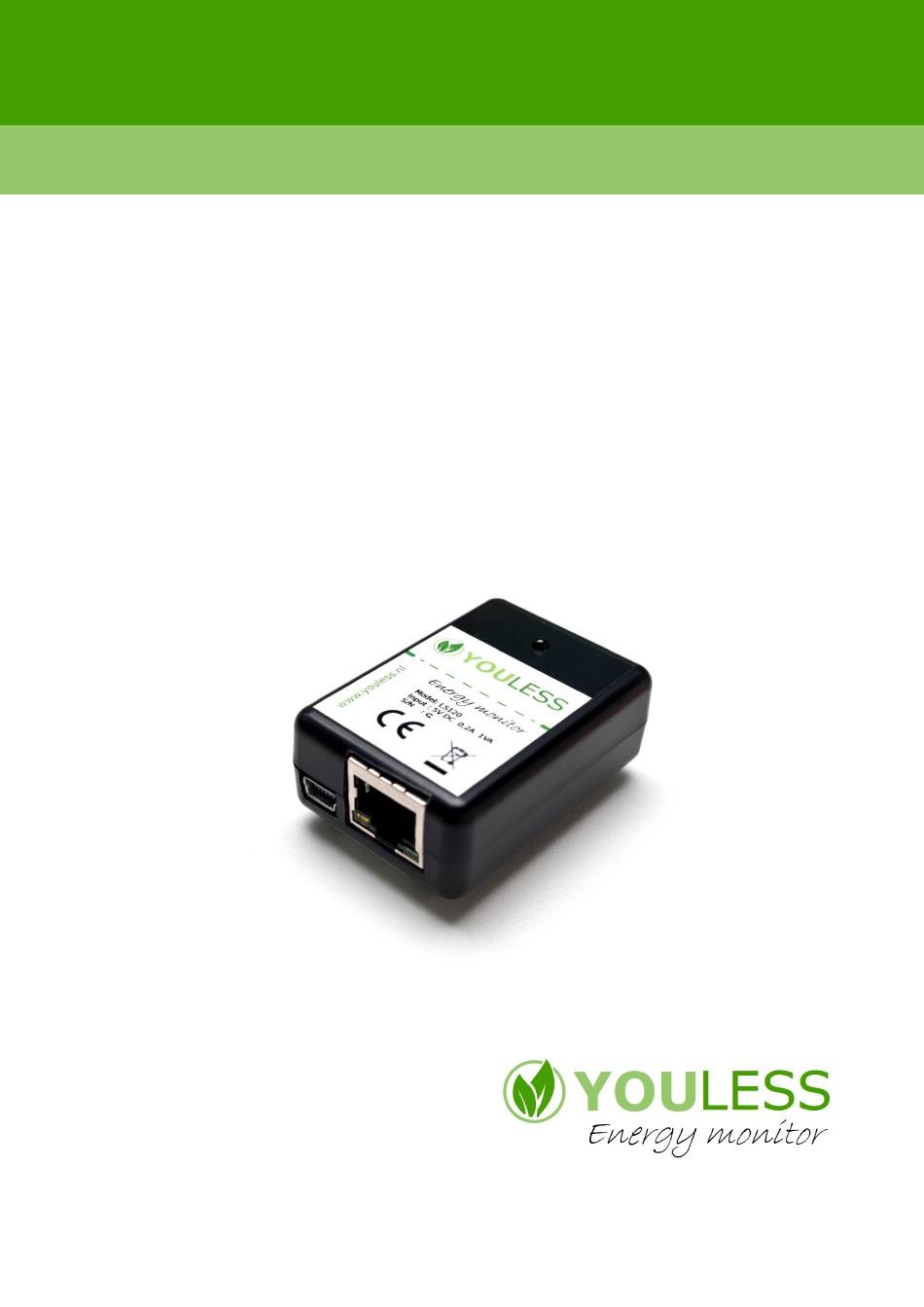

- Pagina 1 Gebruikershandleiding Youless energy monitor Model LS120 Versie: 1.42 Datum: 28-09-2017...
-
Pagina 2: Gebruikte Symbolen
Copyright en Trademark Informatie Youless is een geregistreerde handelsnaam en gedeponeerd merk van Postfossil B.V. © 2012-2017 Postfossil B.V. Alle rechten op dit document zijn voorbehouden. Alle genoemde trademarks en registered trademarks zijn intellectueel eigendom van hun respectievelijke eigenaren. Gebruikte symbolen Deze tekst is relevant voor gebruikers van computers met het Windows besturingssysteem van Microsoft. -
Pagina 3: Inhoudsopgave
Type aanduiding................................5 Onderdelen..................................5 Fysieke interface................................6 Randvoorwaarden................................7 Aansluiting op het Netwerk..........................8 Youless vinden op het LAN.............................. 9 Gebruik zonder DHCP server............................9 Configuratie statisch IP adres............................9 Meter instellingen................................9 Aansluiting op de elektriciteitsmeter....................... 10 Bevestigingsstrip..............................10 Aansluiting op de slimme meter............................ - Pagina 4 Zonnestroomopbrengst..............................26 Technische Specificaties..........................27 Veiligheid en garantie............................28 Veiligheidsinformatie..............................28 Onderhoud..................................28 Garantiebepaling................................28 Conformiteit................................... 28 Contact..................................29 Appendix................................. 30 Gebruikershandleiding Youless...
-
Pagina 5: Beschrijving Youless
Diverse software toepassingen ten behoeve van dit zichtbaar maken worden vrij als download ter beschikking gesteld. Met de open data interface van Youless is het ook mogelijk voor derden om de meetgegevens vanuit het netwerk uit te lezen en te verwerken in andere software of (domotica) systemen. -
Pagina 6: Fysieke Interface
3. P1 aansluiting waarmee de Youless op de P1 poort van een slimme meter aangesloten kan worden met de bijgeleverde kabel. 4. S0 puls aansluiting. Met de S0 aansluiting kan de Youless middels 2 draden met een (DIN rail) kWh meter verbonden worden. -
Pagina 7: Randvoorwaarden
Een alternatief is om de Youless met een homeplug powerline adapter (niet in de levering inbegrepen) met het thuisnetwerk te verbinden. Hierbij wordt het netwerk signaal over de elektriciteitsbekabeling verstuurd. -
Pagina 8: Aansluiting Op Het Netwerk
De gele connector LED zal af en toe oplichten bij om netwerk activiteit aan te geven. 3. Controleer dat de ronde groene status LED van de Youless in eerste instantie na het aansluiten van de netwerk kabel langzaam knippert om aan te geven dat er een automatische IP configuratie (DHCP) gepoogd wordt. -
Pagina 9: Youless Vinden Op Het Lan
DHCP server op. Youless vinden op het LAN Vervolgens is het zaak de Youless op het LAN te “vinden”, zodat deze met een browser op de web interface benaderd kan worden, of met apps/widgets benaderd kan worden. Er zijn een aantal manieren waarop dit gedaan kan worden: 1. -
Pagina 10: Aansluiting Op De Elektriciteitsmeter
Met de bijgeleverde P1 kabel kan de Youless op deze P1 poort aangesloten worden. Nadat de Youless op de P1 poort aan is gesloten, zal binnen 20 seconden de rond groene status LED oplichten, waarmee aangegeven wordt er een P1 bericht is ontvangen. -
Pagina 11: Digitale Meter
Plak de bevestigingsstrip zodanig op de meter, dat het midden van de gat in de strip op het midden van de draaischijf is uitgelijnd. Bevestig vervolgens de Youless zodanig op de meter dat de strip op de meter en de strip op de Youless precies op elkaar vallen. De connectoren van de Youless zijn hierbij naar beneden gericht. -
Pagina 12: Aansluiting Op Kwh Meter Met S0 Interface
S0 uitgang op 2 terminal klemmen, in tegenstelling tot hoofdmeters die enkel over een puls LED beschikken. Het heeft de voorkeur om de DIN rail meter bedraad via S0 met de Youless te koppelen. Vanaf firmware versie 1.4 wordt dit onafhankelijk van de optische/P1 input opgenomen. -
Pagina 13: Analoge Meter
40% daling niet gehaald wordt. Bij twijfel of de Youless wel goed is uitgelijnd kan ook naar de Input waarde worden gekeken terwijl de positie van de Youless wordt verschoven totdat een juiste Input waarde wordt gevonden. -
Pagina 14: Web Browser Interface
De Youless kan met een gewone browser zoals Internet Explorer, Edge, Firefox, Safari, Chrome etc. worden benaderd. Om naar de Youless te browsen is het voldoende om het IP adres of naam (zie blz. 8) in te voeren in de adresbalk van een browser op een machine die met hetzelfde LAN als de Youless verbonden is. -
Pagina 15: Configuratie
Netwerk Op de Netwerk pagina kunnen de netwerk instellingen van de Youless worden gewijzigd. Af fabriek gebruikt de Youless DHCP, en zal deze hiermee automatisch een IP adres verkrijgen. Het ethernet hardware adres (MAC adres) van de Youless wordt tevens op deze pagina getoond. -
Pagina 16: Meter
IP adres. Druk op de knop Instellen om ingevoerde waarden in de Youless op te slaan. Bij foutieve invoer worden de wijzigingen ongedaan gemaakt en blijven de oude instellingen van kracht. - Pagina 17 De volgende eigenschappen moeten correct zijn ingesteld op de Youless voor een juiste werking: Meter type: In het hoofdstuk Aansluiting op de elektriciteitsmeter (pagina 10) • wordt aangegeven hoe het type meter (digitaal/slim of analoog) kan worden vastgesteld. Selecteer hier het juiste type meter uit de keuzelijst.
-
Pagina 18: Upload
2000 en 10000 het meeste voor. Er bestaan echter nog vele andere mogelijke waarden voor de meterconstante. Druk op de knop Instellen om ingevoerde waarden in de Youless op te slaan. Bij foutieve invoer worden de wijzigingen ongedaan gemaakt en blijven de oude instellingen van kracht. - Pagina 19 Enelogic getoond. Kies daar de gewenste uitlees methode, en druk vervolgens op de “Koppelen” knop om de koppeling te activeren. U wordt weer teruggeleid naar de Youless Upload pagina. Indien de activatie succesvol is, ziet deze er als volgt uit: De status is nu veranderd naar “Geactiveerd”.
-
Pagina 20: Systeem
Systeem Onder het Systeem menu kunnen algemene Youless instellingen worden beheerd. De Youless stelt de interne klok gelijk via internet. Deze tijd is alleen relevant voor de interne logfunctie en voor de optionele koppeling met een online dienst. Het periodiek synchroniseren van de tijd gebeurt automatisch wanneer er een verbinding is met het internet, maar een synchronisatie kan ook onmiddellijk worden uitgevoerd door de “Synchroniseer nu”... -
Pagina 21: Logging
(netto) en een logkanaal voor gasverbruik (via slimme meter P1 poort). Vanaf firmware versie 1.4 is er tevens een onafhankelijk logkanaal voor de S0 input. Voor de interne log functie dient de interne klok van de Youless met de juiste tijd te zijn ingesteld. Zie ook de vorige paragraaf Systeem. - Pagina 22 De metingen over de laatste 24 uur zijn opvraagbaar op deze pagina. Uur: Over een periode van een half uur wordt het gemiddelde verbruik • per minuut in een lijst getoond. De metingen over het laatste uur zijn opvraagbaar op deze pagina. Gebruikershandleiding Youless...
-
Pagina 23: Bijzondere Functies
• Af fabriek is dit geheugen helemaal leeg. Het is mogelijk om het interne permanente geheugen van de Youless geheel te wissen en zo de fabrieksinstellingen te herstellen. Deze procedure wordt in deze paragraaf beschreven. Met een vergelijkbare procedure is het ook mogelijk om als minder rigoureuze maatregel alleen bepaalde instellingen in de Youless op te heffen, namelijk de netwerk instellingen en/of de wachtwoord instellingen. -
Pagina 24: Specifieke Procedure
Firewall en virusscanner software kan de werking van de flash utility belemmeren. Schakel deze daarom bij voorkeur tijdelijk uit tijdens het uitvoeren van de flash procedure. Als alternatief is het ook mogelijk om de Youless met een directe ethernet kabelverbinding te Gebruikershandleiding Youless... -
Pagina 25: Flash Procedure
(zie paragraaf Blind flashen op pagina 26). Indien het de flash utility niet lukt om de Youless in flash mode te krijgen dan zijn mogelijke oorzaken: Een virusscanner en/of firewall software (bijvoorbeeld AVG/Avast) •... -
Pagina 26: Blind Flashen
• niet was geslaagd. De flash utility zal in deze situatie vragen om de Youless in flash mode te brengen door handmatig de voeding via de USB stekker te onderbreken. Na de onderbreking zal de Youless status LED gaan knipperen ter indicatie dat de Youless zich in flash mode bevindt. - Pagina 27 Stap bij aanhoudende problemen over op de directe kabelverbinding procedure of probeer het gebruik van een andere computer om de flash utility op te draaien. Gebruikershandleiding Youless...
-
Pagina 28: Informatiebronnen
Informatiebronnen Hieronder worden enkele informatiebronnen genoemd: Youless website Op de Youless website is de laatste versie van dit document te vinden. Naast deze gebruikershandleiding zijn hier tevens andere nuttige informatiebronnen te vinden. Zie voor meer informatie: http://www.youless.nl. Enelogic Enelogic is een Nederlandstalige energiemanager die zowel kosteloze als betaalde abonnementsvormen biedt. -
Pagina 29: Technische Specificaties
HTTP/JSON pull interface, HTTP POST push interface Standaarden IPv4, UDP, TCP, DHCP, DNS, HTTP server, HTTP client Bij een meter constante van 475 imp/kWh Limieten gelden alleen voor het interne opslag geheugen van de Youless. In combinatie met externe software gelden deze limieten niet. Gebruikershandleiding Youless... -
Pagina 30: Veiligheid En Garantie
Garantiebepaling Er is grote zorg besteed aan de productie van de Youless Energy Monitor. Mocht er desondanks toch sprake zijn van een defect, dan geldt een fabrieksgarantietermijn van 24 maanden na aankoop. De garantie is geldig voor het gehele product, inclusief de bijgeleverde voedingsadapter en netwerkkabel. -
Pagina 31: Contact
Contact Youless is een handelsnaam en gedeponeerd merk van Postfossil B.V. U kunt contact opnemen met Postfossil B.V. via onderstaande contactgegevens: Postfossil B.V. Zilvergracht 61 2652 HT Berkel en Rodenrijs www.postfossil.nl Voor customer support kan het contact formulier op www.youless.nl worden gebruikt. -
Pagina 32: Appendix
ALS EEN IN DEZE GARANTIE BESCHREVEN OPLOSSING NIET VOLDOET AAN DE BEOOGDE DOELSTELLING. SOFTWARE De Youless flash tool voor Windows is tot stand gekomen dankzij het NSIS systeem. Youless dankt Tuxgraphics voor het geven van expliciete toestemming voor het gebruik van de Tuxgraphics IP stack onder LGPL licentie voorwaarden.
