4 Installatie
4.7 Technische aanwijzingen bij het opwarmen van de
boiler
VIH 150 boiler opwarmen
Sluit de VIH 150 aan op de hiervoor bestemde aanslui-
tingen. Houd bij het ontwerp leidingwerk en terugslag-
klep rekening met een minimale volumestroom van 1800
l/uur. De aanbevolen pomp is een Grundfos UPS 25-80.
Aansluiten op de klemmen 2. Pumpe en inschakelen via
de diagnosecode d.16 = 3 De boilervoeler aansluiten op
de vrije stekker (boiler NTC)
Druk in mbar
900
850
800
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0
200
400
600
800

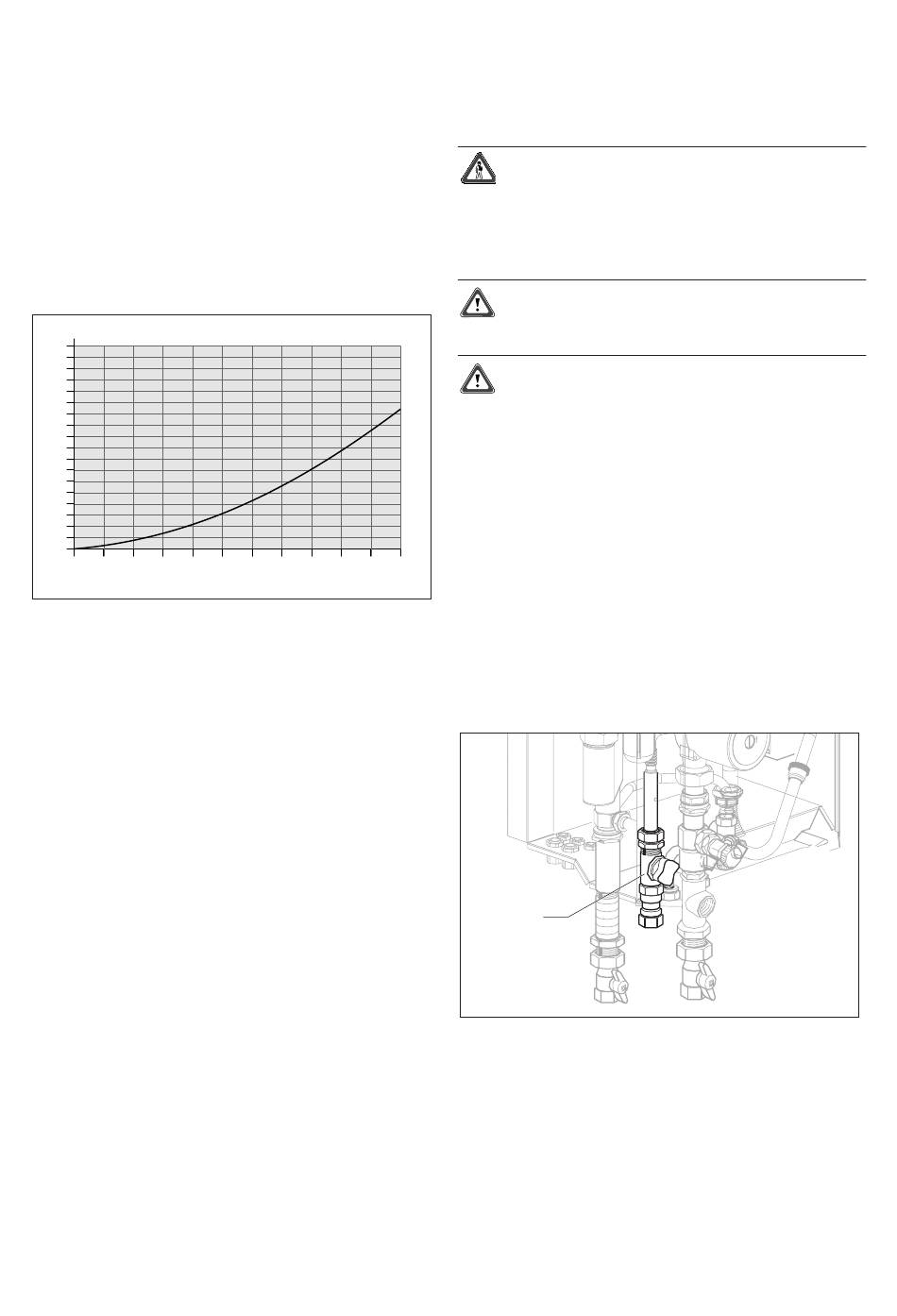

Afb. 4.8 Drukverlieskarakteristiek van van het toestel zonder
boiler en terugslagklep
12
1000
1200
1400
1600
1800
2000
Volumenstroom in l/h
4.8 Gasaansluiting
Gevaarlijk!
De installatie van de gasleiding mag alleen uit-
gevoerd worden door een daartoe bevoegde
installateur. Hierbij dienen de wettelijke regels,
normen en plaatselijke voorschriften van de
energieleverancier te worden opgevolgd.
Let op!
Zorg voor een spanningsvrije montage van de
gasleiding, dit voorkomt lekkage!
Let op!
Het gasgedeelte van het toestel mag bij het
testen op dichtheid niet zwaarder belast worden
dan met een druk van 5 kPa (50 mbar).
De hrEXCLUSIEF is bij aflevering alleen geschikt voor
het gebruik met aardgas A 25 en kan alleen door de
Vaillant Servicedienst worden aangepast voor gebruik
met propaangas P300. De gasaansluiting is uitgevoerd
in 20 mm Ø stalen pijp. De dynamische gasvoordruk
moet minimaal 25 hPa (mbar) bij aardgas en 30 hPa
2200
(mbar) bij propaangas bedragen.
• Blaas vooraf de gasleiding schoon, dit voorkomt scha-
de aan het toestel;
• sluit het toestel aan op de gasleiding gebruik hiervoor
de bijgeleverde klemkoppeling en een goedgekeurde
gasstopkraan (1);
• ontlucht de gasleiding voor inbedrijfname;
• controleer de gasaansluiting op lekkage.
1
Afb. 4.9 Gasaansluiting
hrEXCLUSIEF VHR 45 S
