ONDERHOUDSSCHERMEN
Er zijn twee onderhoudsschermen om te worden gebruikt door gekwalificeerd onderhoudspersoneel om de
diverse machinebewegingen te testen. Er wordt vanuit gegaan dat de persoon die dit scherm gebruikt op de
hoogte is van de aard van elke beweging, alvorens deze beweging op te roepen. De nodige zorgvuldigheid moet
in acht worden genomen zodat er geen schade aan de uitrusting ontstaat.

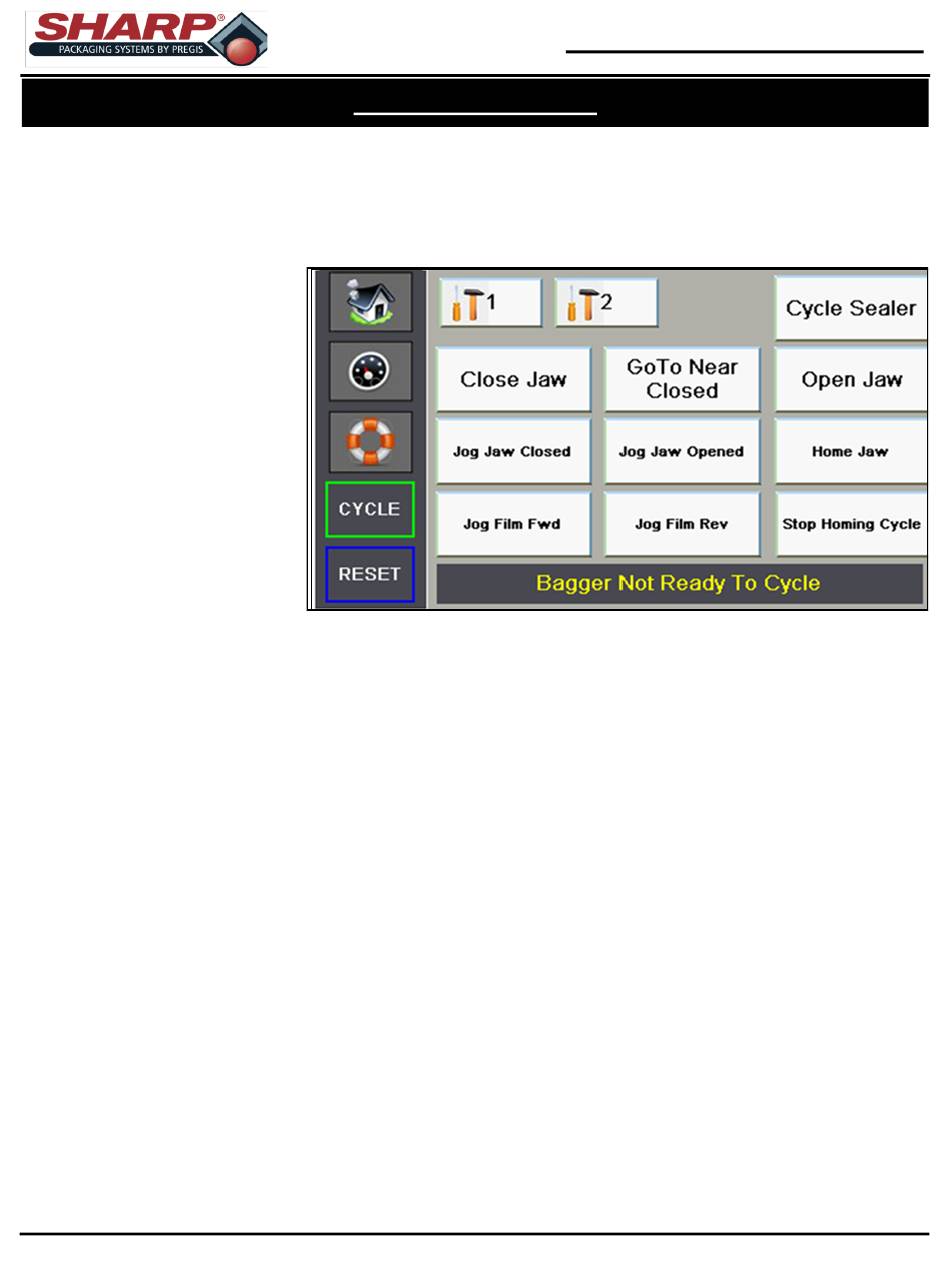

Onderhoudsscherm 1
Grijper sluiten – De grijper
moet bij de doorgangspositie
staan voordat deze beweging
zich voordoet. Als de
drukknop wordt ingedrukt,
beweegt de grijper naar de
sealpositie en de sensor
Grijper sluiten moet worden
geactiveerd.
Ga naar Bijna dicht – Als de
drukknop wordt ingedrukt,
beweegt de grijper naar de
positie Bijna dicht en de
sensor Grijper bijna dicht
moet worden geactiveerd.
Grijper openen – Als de drukknop wordt ingedrukt, beweegt de grijper naar de doorgangspositie die
bepaald wordt door de doorgangsinstelling.
Cyclus sealer – Als de drukknop wordt ingedrukt, beweegt de grijper naar de sealpositie en de sealdraad
wordt geactiveerd op basis van de instelling van de sealverblijfstijd. Nadat de afkoeltijd voorbij is, gaat de
grijper terug naar de doorgangspositie.
Jog Grijper gesloten – Als de drukknop wordt ingedrukt, sluit de grijper op jogging-snelheid zolang de knop
ingedrukt wordt gehouden. Het joggen wordt automatisch gestopt zodra de grijper de sensor Gesloten
bereikt.
Jog Grijper geopend – Als de drukknop wordt ingedrukt, gaat de grijper open op jogging-snelheid zolang
de knop ingedrukt wordt gehouden. Het joggen wordt automatisch gestopt zodra de grijper de maximale
doorgang van 4,5 inch bereikt.
Grijper terugzetten – Alle storingen moeten worden bevestigd voordat deze cyclus kan worden
aangevraagd. Als de drukknop ingedrukt is, begint de grijper de cyclus om terug te gaan naar het begin. De
grijper beweegt tot hij de sensor Grijper gesloten raakt, dat is de terugzetschakelaar. Dit vormt de positie
nul. Alle grijperbewegingen met uitzondering van joggen en storingen zijn absolute positionele bewegingen.
De terugzetcyclus eindigt door de grijper naar de doorgangspositie te bewegen.
Jog Folie vooruit – Als de drukknop wordt ingedrukt, wordt de folie uitgevoerd op jogging-snelheid zolang
de knop ingedrukt wordt gehouden.
Jog Folie achteruit – Als de drukknop wordt ingedrukt, wordt de folie teruggedraaid op jogging-snelheid
zolang de knop ingedrukt wordt gehouden.
Stop terugzetcyclus – Als de drukknop wordt ingedrukt, wordt de terugzetcyclus van de grijper gestopt en
verplaatst de grijper zich 0,5" van het punt waarop de cyclus werd gestopt. De HMI geeft de fout "Grijper is
