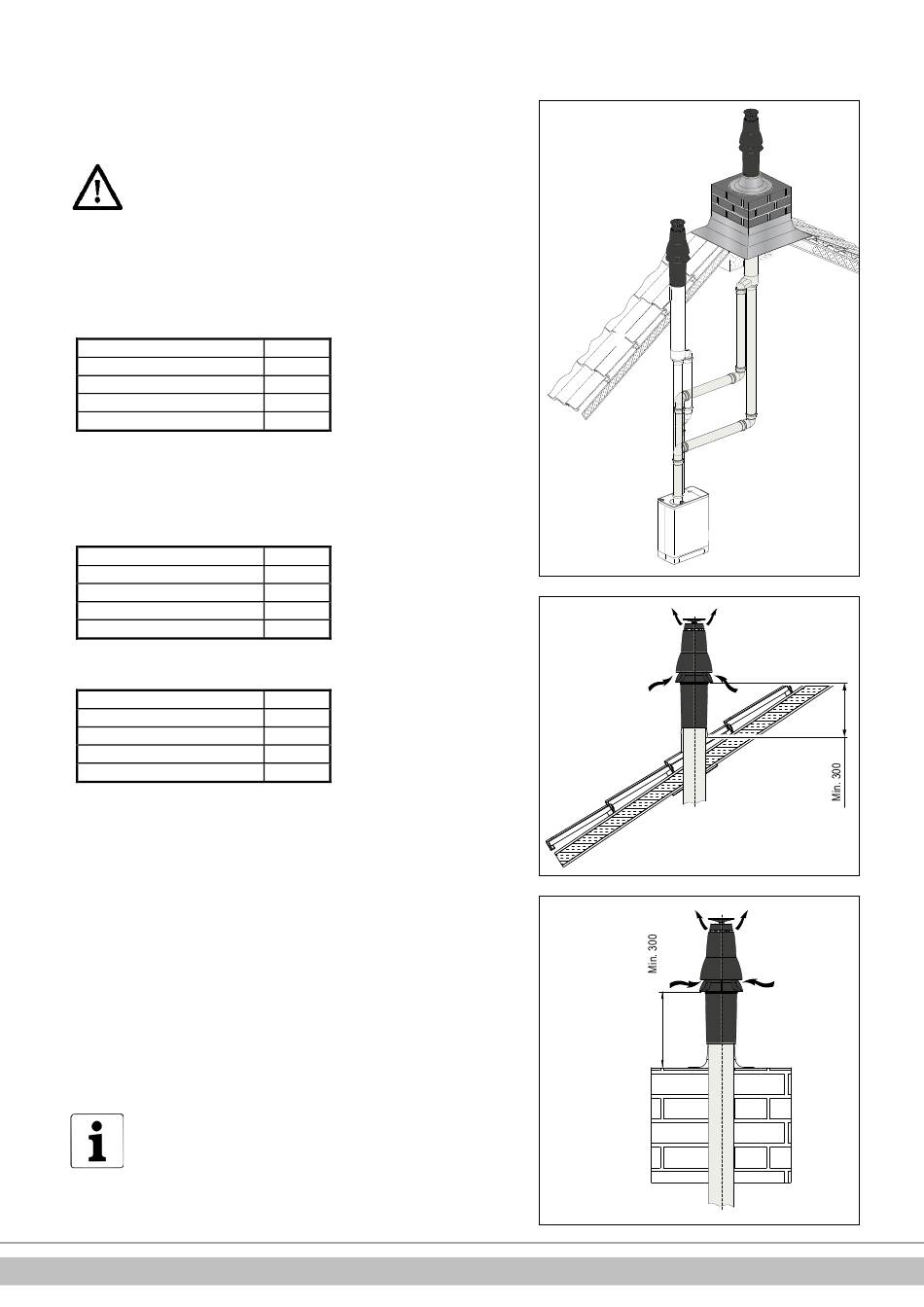

5.9.3
Dakuitmonding combidoorvoer-verticaal en
dubbelpijpsdoorvoer-verticaal
Toestelcategorie: C33
VOORZICHTIG
• Zie voor beugelen § 5.9.12.
Toegestane leidinglengte
Tweepijps
Luchttoevoer- en rookgasafvoerleiding samen, exclusief de lengte van de
combidoorvoer of de dubbelpijpsdoorvoer.
Toestel
Kombi Kompakt HRE 24/18 A
Kombi Kompakt HRE 28/24 A
Kombi Kompakt HRE 36/30 A
Kombi Kompakt HRE 36/48 A
Concentrisch
Luchttoevoer- en rookgasafvoerleiding exclusief de lengte van de combidoorvoer.
Bij toepassing Ø60/100 concentrisch rookgasafvoersysteem
Toestel
Kombi Kompakt HRE 24/18 A
Kombi Kompakt HRE 28/24 A
Kombi Kompakt HRE 36/30 A
Kombi Kompakt HRE 36/48 A
Bij toepassing Ø80/125 concentrisch rookgasafvoersysteem
Toestel
Kombi Kompakt HRE 24/18 A
Kombi Kompakt HRE 28/24 A
Kombi Kompakt HRE 36/30 A
Kombi Kompakt HRE 36/48 A
Rookgasafvoer- en luchttoevoerleiding
Voor de montage, zie § 5.9 Montage algemeen.
Montage combidoorvoer-verticaal
1.
Monteer een verticale doorvoerpan met schaal op de plaats van uitmonding op
een schuin dak.
Op een plat dak moet een plakplaat voor een pijp Ø126 mm aangebracht
worden.
2.
Demonteer het spruitstuk van de combidoorvoer.
3.
Schuif de combidoorvoer van buiten naar binnen:
- Bij een schuin dak door de verticale doorvoerpan met schaal.
- Bij een plat dak door de plakplaat.
4.
Monteer het spruitstuk van de combidoorvoer en borg deze met een
plaatschroef of popnagel.
5.
Als de combidoorvoer-verticaal niet toegepast kan worden, kunnen
6.
de rookgasafvoer en luchttoevoer separaat aangesloten worden.
Intergas Verwarming BV
C33
100 m
85 m
80 m
60 m
C33
11 m
10 m
10 m
10 m
C33
29 m
29 m
29 m
29 m
36
