Panel met verlichting en Automatic-schakelaar
GIRA
Info
Gebruiksaanwijzing
.

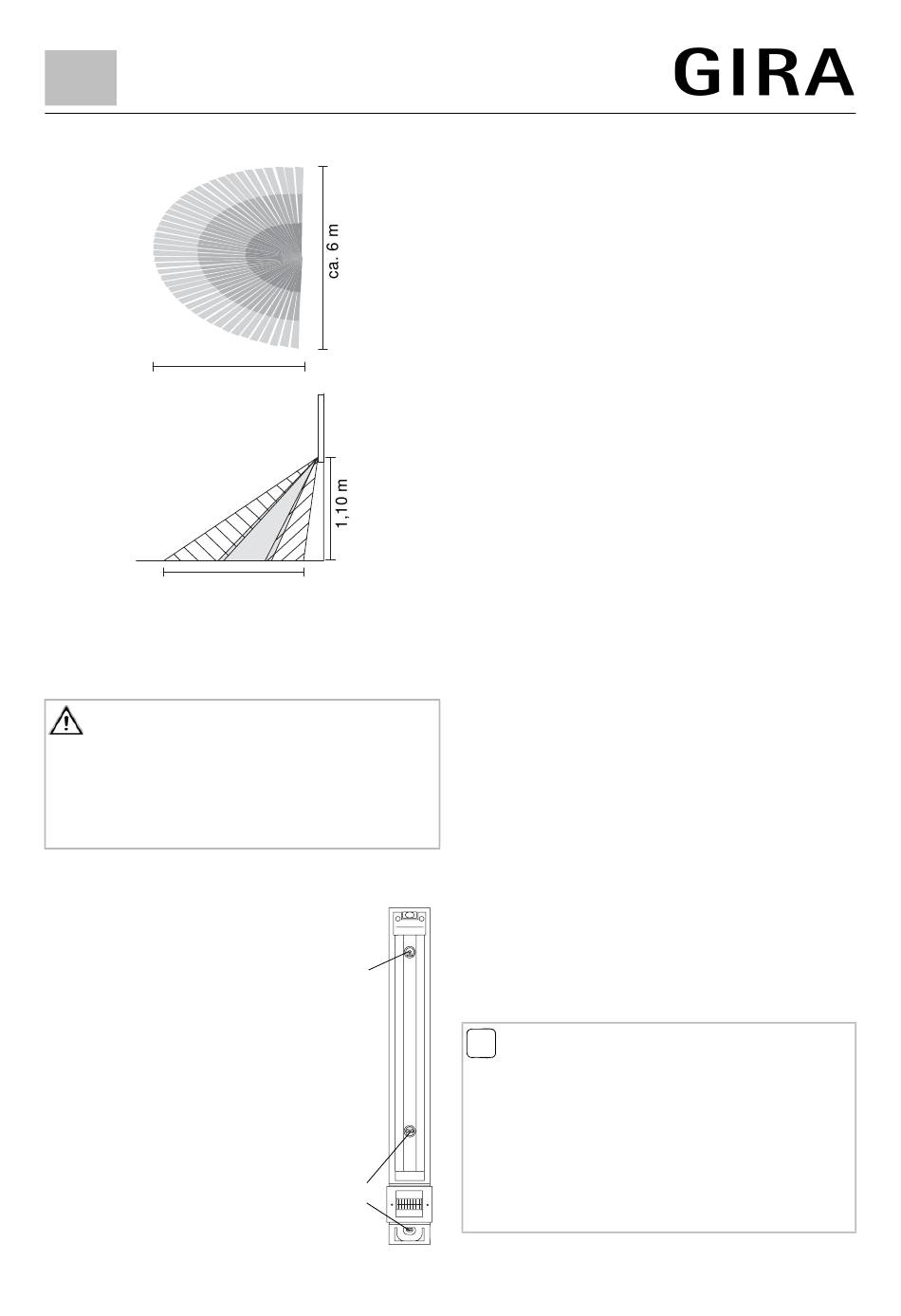

ca. 6 m
ca. 6 m
Montage
Let op!
Inbouw en montage van elektrische apparaten mo-
gen alleen door een erkend elektrotechnisch installa-
teur worden uitgevoerd.
Het Panel mag uitsluitend verticaal (Automatic-scha-
kelaar onder) worden gemonteerd.
Ga voor de montage van het Panel als
volgt te werk:
1. Boor het bovenste gat (A) en plaats
hier een plug in.
2. Draai de schroef met onderlegschijfje
vast.
3. Hang het Panel aan de schroef en
markeer de bevestigingsgaten (B, C).
4. Verwijder het Panel, boor de gaten (B)
en plaats hier pluggen in.
5. Hang het Panel op en zet het met de
schroeven vast.
Gebruik de meegeleverde onderleg-
schijfjes om de gaten afdoende tegen
vocht af te dichten.
6. Sluit de elektriciteit aan.
Panel met verlichting en Automatic-schakelaar
7. Plaats de verlichting.
Meer informatie over geschikte verlichting kunt u
vinden in het hoofdstuk „Technische gegevens".
8. Stel de Automatic-schakelaar in.
A
9. Sluit de afdekplaten van het Panel.
i
Gebruik van de onderste kabeldoorvoer
Kabels die via de onderste doorgang in het Panel
worden gevoerd, moeten over de gehele lengte van
de behuizing worden ontmanteld. Als de PVC-om-
manteling van de kabel warm wordt, kunnen week-
makers vrijkomen die op hun beurt de lamp kunnen
beschadigen.
B
Gebruik voor de plaatsing van de enkelvoudige
aders de kabelboomhouder achter de lampreflector.
2/06
Blz: 2 van 8
