Toro 30356 Installatie-Instructies pagina 8
Set met grasvanger van 425 l
Inhoudsopgave

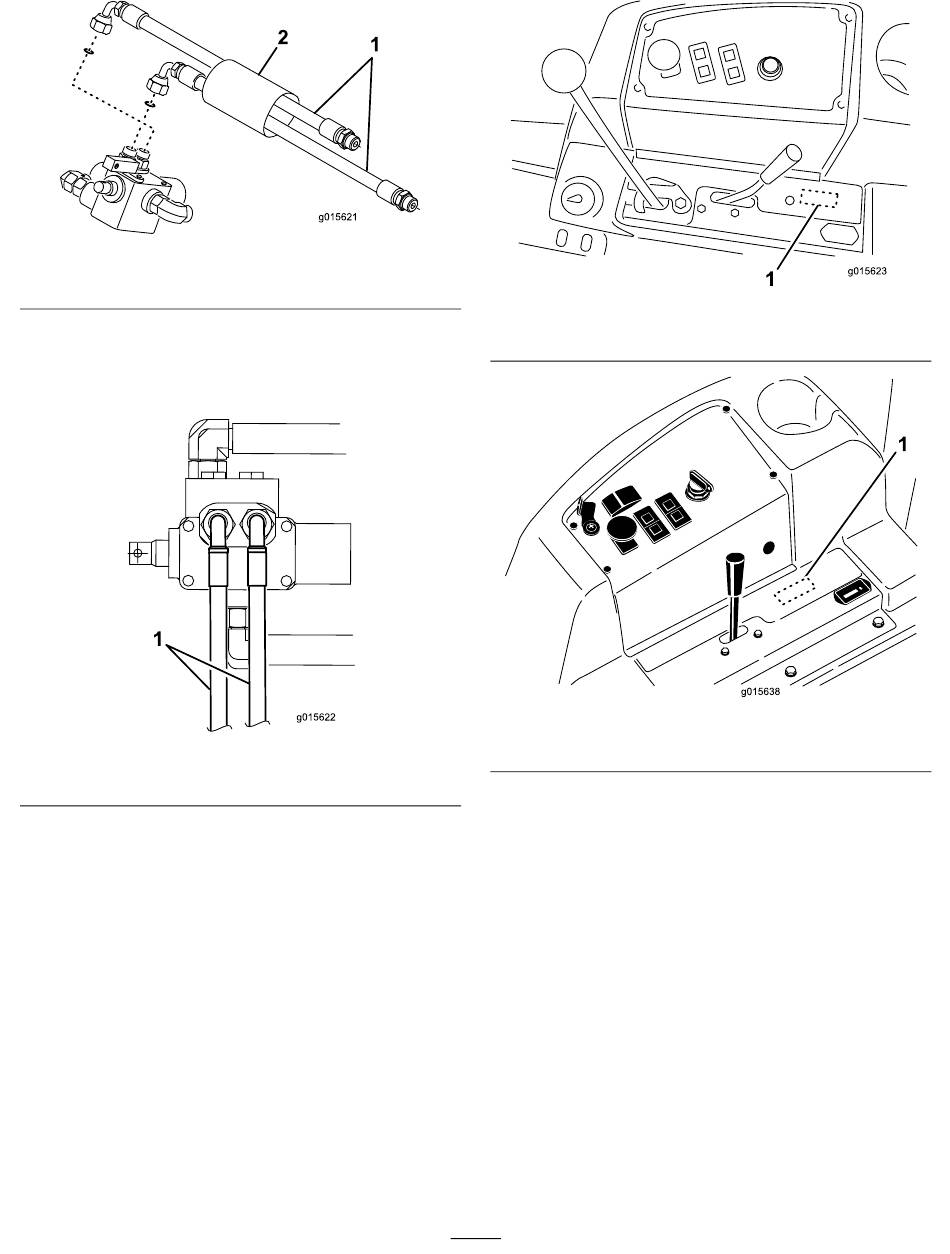

1. Hydraulische slangen
Opmerking: Richt de 2 hydraulische slangen zo dat
ze haaks op de linkerzijde van de regelklep staan, zoals
in
Figuur
7. Zo vermijdt u dat de slangen in contact
komen met de brandstoftank.
1. Hydraulische slangen
15. Breng de beschermhulzen aan over de slangen
6).
Opmerking: De rest van de montage van de slangen
zal worden voltooid nadat u het hopperframe hebt
gemonteerd.
16. Neem de opvangbak weg van onder de machine.
17. Neem de verwijderbare plug weg die zich onder de
sticker in het onderste bedieningspaneel bevindt
(Figuur 8
en
Figuur
Figuur 6
2. Beschermhuls
Figuur 7
9).
1. Locatie van verwijderplug
1. Verwijderplug
18. Monteer de hendel van de regelklep op de klepplunjer
met een gaffelpen en een borgpen.
(Figuur
19. Monteer de draaihefboom op de hendel met een
inbusschroef en een borgmoer
8
Figuur 8
Figuur 9
(Figuur
10).
