Bediening van de cv-installatie

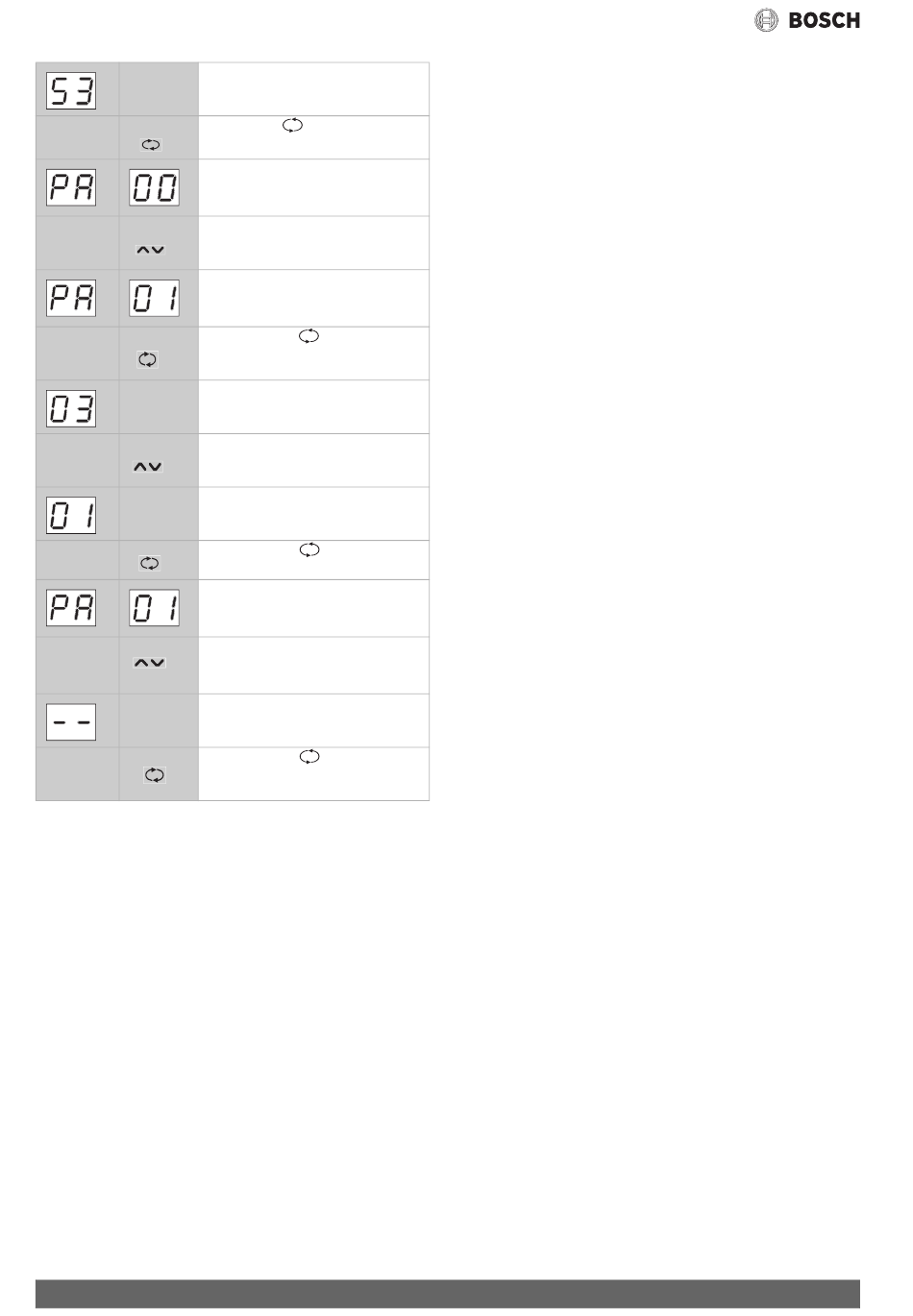

Basisdisplay
Druk de toets
naar de parameterinstellingen te gaan.
Weergave van de parameter PA00
(de waarden worden afwisselend weer-
gegeven)
Druk op de toets /. om de gewenste
parameter in te stellen
Weergave van de parameter PA01
(de waarden worden afwisselend weer-
gegeven)
Druk op de toets
ling van de parameterwaarde te gaan.
Weergave van de parameterwaarde
PA01 (de waarde knippert)
Druk op de toetsen /. om de gewenste
parameterwaarde in te stellen.
Nieuwe parameterwaarde PA01
(de waarde knippert)
Druk op de toets
parameterwaarde op te slaan.
Gebruik de pijltoetsen om de volgende
parameter te selecteren en stel de waar-
de op dezelfde manier in.
Druk op de toets /. om de selectie
voor het verlaten van het gebruikersme-
nu in te stellen.
Selectie voor het verlaten van het gebrui-
kersmenu
Druk op de toets
kersmenu te verlaten.
Tabel 11 Instelling van de gebruiksparameters
Gebruik van het cv-toestel
Het elektrische cv-toestel is ontworpen voor gebruik in een gesloten
warmwaterverwarmingssysteem met geforceerde watercirculatie. Het
kan worden bestuurd door de regeling van de warmtedistributie van het
energiebedrijf via een afstandsbedieningssignaal.
Het cv-toestel kan worden gestart als aan de volgende voorwaarden is
voldaan:
• Aansluiting op het elektriciteitsnet
• Het inschakelen van het gebruik door het signaal van de afstandsbe-
diening van de energieleverancier
• Voldoende bedrijfsdruk in de installatie
• Verwarmingsbehoefte (kamer-, ketelthermostaat)
Het gebruik van het cv-toestel is dan afhankelijk van de vraag van de cv-
installatie en de eindgebruiker.
32
Verwarming van het cv-water voor de verwarming van het gebouw
Deze modus is de basismodus voor de werking van het cv-toestel. Bij een
gebruiksvraag:
• brandt het symbool ( - bijvoorbeeld na het inschakelen van de ka-
5 seconden in om
• moet de aanvoertemperatuur verwarming ten minste met de tempe-
• start de pomp de cv-installatie
• worden de verwarmingselementen na elkaar ingeschakeld tot het ge-
Bij het bereiken van de ingestelde temperatuur van het cv-toestel
• schakelen de verwarmingselementen na elkaar uit
• knippert het symbool ( met een gelijkmatig interval
• draait de pomp (Dt1 brandt)
om naar de instel-
Als het cv-water onder de hysteresis van de ingestelde temperatuur (par.
SE04) daalt, start het cv-toestel opnieuw.
Wanneer de kamerthermostaat het cv-toestel uitschakelt (nadat de inge-
stelde temperatuur in de kamer is bereikt):
• dooft het radiatorsymbool (
• schakelen de verwarmingselementen na elkaar uit
• De pomp loopt overeenkomstig de ingestelde nalooptijd (par. PA01)
Als de kamer- en ketelthermostaat weer wordt ingeschakeld, begint het
symbool ( ofwel (PA03=0) te knipperen als er gewacht wordt op het
verstrijken van de anti-pendeltijd, ofwel gaat het branden en begint het
cv-toestel weer te werken.
om de ingestelde
Wanneer het cv-toestel wordt uitgeschakeld door het signaal van de af-
standsbediening (van het elektriciteitsbedrijf):
• dooft de controlelamp van de regeling van de warmtedistributie [2]
• schakelen de verwarmingselementen na elkaar uit
• het symbool ( knippert langzaam
• De pomp loopt overeenkomstig de ingestelde nalooptijd (par. PA01)
Wanneer het stuursignaal van de warmtedistributie een nieuwe goed-
keuring geeft, start het cv-toestel opnieuw. Het cv-bedrijf kan tijdelijk
worden uitgeschakeld door de temperatuur van de cv-groep in te stellen
om het gebrui-
op --.
Warmwatervoorziening
Het verwarmen van warmwater is mogelijk in de externe boiler. Het ver-
warmen van het warmwater is mogelijk door instelling van parameter
SE09 op de waarde 1. Deze boiler wordt opgewarmd door middel van
een eigen pomp of door middel van de cv-pomp en de 3-wegklep (selec-
tie van par. SE13). De temperatuur in de warmwaterboiler wordt gecon-
troleerd via een extra warmtesensor of de warmwaterthermostaat
(selectie van par. SE10 en SE11). De bereiding van warmwater heeft
voorrang op de verwarming van het gebouw. Als er een extra tempera-
tuursensor wordt gebruikt, wordt de weergave van de warmwatertempe-
ratuur op het display voorgeprogrammeerd bij het verwarmen van het
warmwater (par. SE12). Het instelbereik voor de warmwatertempera-
tuur is 70°C (par. SE05), we raden echter aan, de maximumtemperatuur
alleen voor de warmtedesinfectie van de warmwaterboiler te gebruiken.
Stel de temperatuur van het warmwater voor het lopende gebruik slechts
tot 60°C in. De maximale temperatuur van het warmwater bij het verwar-
men van het warmwater wordt door de parameter SE02 ingesteld.
merthermostaat (indien geïnstalleerd en geactiveerd)
ratuurhysteresis lager zijn dan de ingestelde temperatuur
kozen maximale vermogen van het cv-toestel (par.PA02)
(Dt2)
Tronic Heat 3000-3500 – 6721825535 (2020/09)
