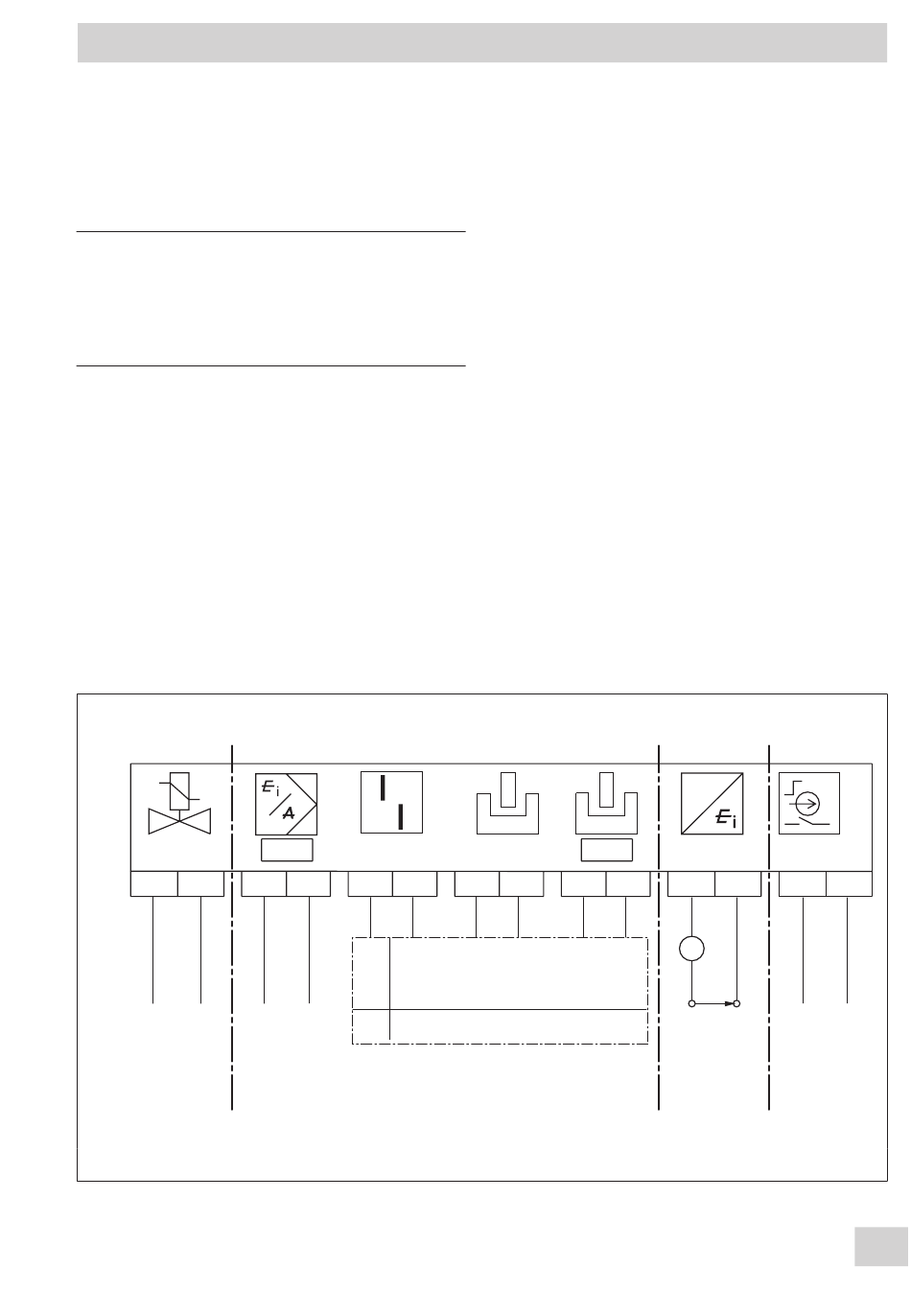

Afb. 18 Elektrische aansluitingen
Bestelnr. 8808-1011
Bestelnr. 8808-1012
Bestelnr. 0310-2149
Bestelnr. 1400-7114
+11
-12
+83
-84
Niet-
Binaire ingang van een PLC conform
Ex
EN 61131 (P
kelversterker conform EN 60947-5-6
Ex
schakelversterker conform EN 60947-5-6
mA
A3
Storingsmelding
5.2.1 Schakelversterker
voor het gebruik van de eindcontacten
moeten in het uitgangscircuit schakelverster-
kers worden opgenomen. Deze moeten, om
de bedrijfszekerheid van de klepstandsteller
te waarborgen, aan de grenswaarden voor
het stuurstroomcircuit conform EN 60947-
5-6 voldoen. Bij opstelling in explosiege-
vaarlijke installaties moeten de geldende
bepalingen worden aangehouden.
Bij niet-Ex toepassingen kunnen de eind-
contacten direct op de binaire ingang van
de PLC conform DIN EN 61131 wor-
den aangesloten. Dit is gerelateerd aan
genormeerde werkgebieden voor digitale
ingangen conform DIN EN 61131 para-
graaf 5.2.1.2 met de nominale spanning
24 V DC.
