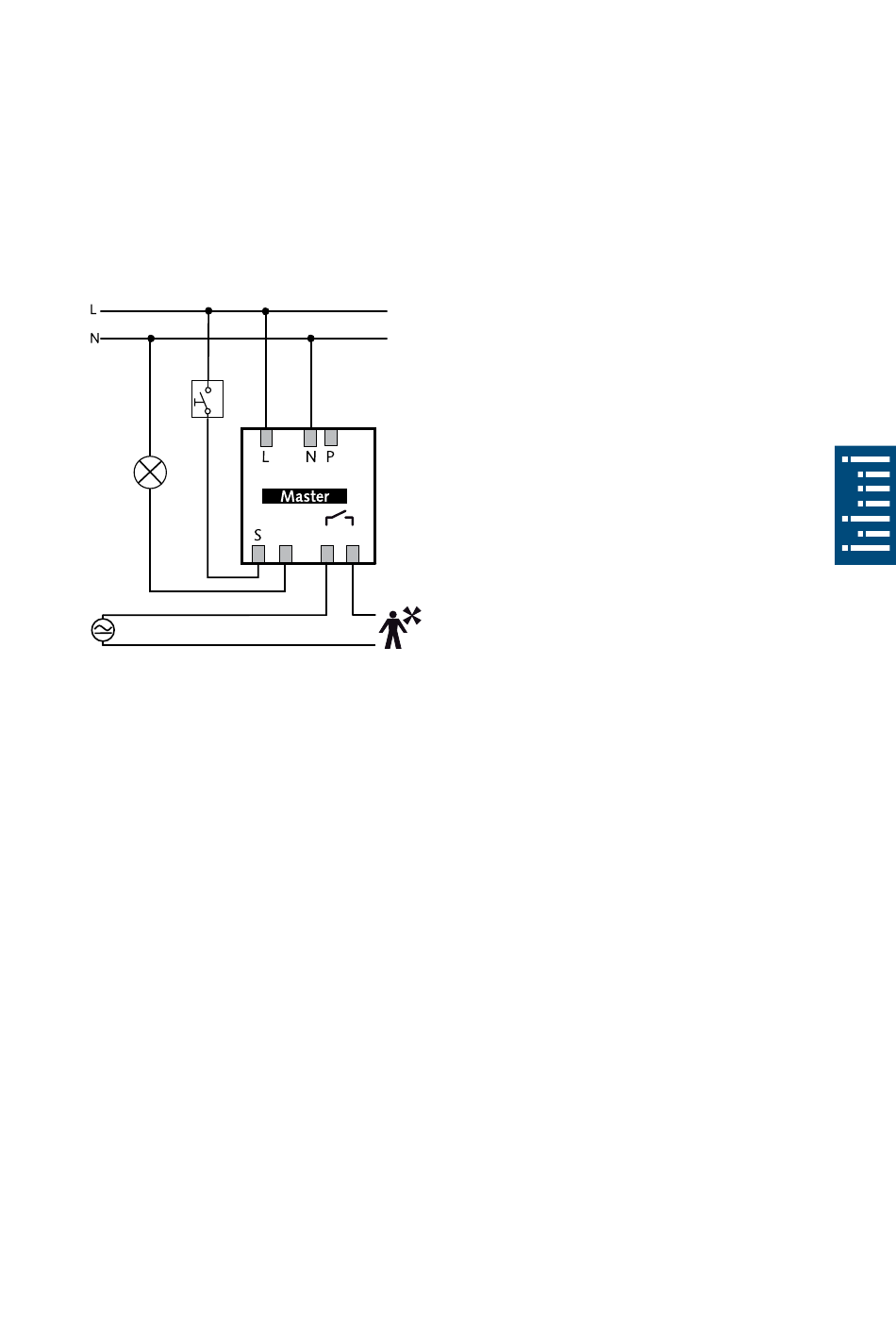

Enkelvoudige schakeling
Bij de enkelvoudige schakeling detecteert de
aanwezigheidsmelder als Master aanwezigheid en
lichtsterkte en regelt de verlichting.
L'
H2
H1
AC / DC
Parallelschakeling master-slave
Is het detectiebereik van één aanwezigheidsmelder
onvoldoende (grote ruimtes), dan kunnen maxi-
maal 10 melders door verbinden van de P-klemmen
parallel worden geschakeld. Daarbij wordt de aan-
wezigheid door alle melders gezamenlijk gedetec-
teerd. De master meet de lichtsterkte, verwerkt de
drukknoppen en regelt de verlichting. Alle overige
melders worden als Slaves gebruikt. Zij leveren
uitsluitend aanwezigheidsinformatie.
