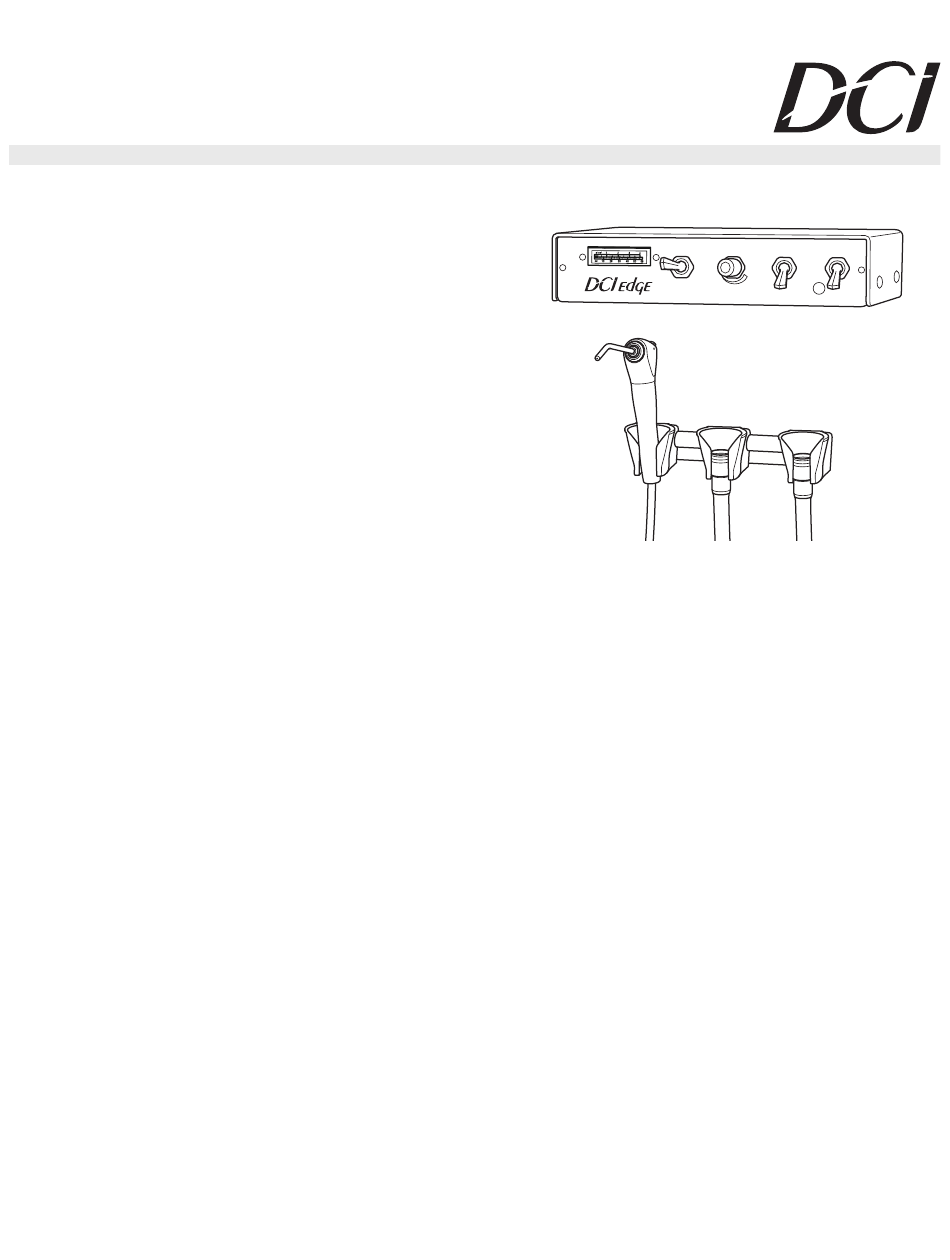

ALTERNATIVE #4401 HANDMATIG
TAFELBLAD BESTURINGSPANEEL
VOOR TWEE HANDSTUKKEN
Instructies voor installatie
DE VOLGENDE VOORWERP ZIJN OPGENOMEN IN DIT PAKKET:
•
Een handmatig tafelblad besturingspaneel met handstuk buisjes
en geïnstalleerde slangen.
•
Een zes inch houder, met twee # 6 x 19mm houtschroeven.
•
Een spuithouder en twee handstukhouders.
•
Een economisch voetpedaal.
•
Een Precision Comfort spuit.
•
Een spuit reparatieset.
•
Een 2mm inbussleutel.
U HEEFT HET VOLGENDE EXTRA GEREEDSCHAP NODIG OM DE
#4400 TE INSTALLEREN:
•
6mm en 3mm koker instrument, DCI #8060.
•
Geschikte bevestigingsmiddelen voor het monteren van het handmatige besturingspaneel.
•
3mm inbussleutel.
•
Schroevendraaier of een ander geschikt handgereedschap voor het bevestigen aan de wand.
•
6mm en 3mm pijp koker.
INSTRUCTIES VOOR INSTALLATIE
1.
Bepaal de exacte positie waar het moet worden geïnstalleerd. Verwijder het deksel door de vier 3mm zeskantschroeven te verwi-
jderen, twee aan elke kant van het deksel. Met behulp van geschikte bevestigingsmiddelen, bevestig het besturingsapparaat. (Plaats
het deksel terug nadat alle verbindingen en aanpassingen zijn gemaakt.)
2.
Leid de spuit-slang en handstuk-slang zoals nodig is om de montageplaats van het besturingspaneel te kunnen bereiken.
3.
Er zijn vier toevoerslangen bevestigd aan de achterkant van het besturingspaneel. Leid ze en sluit ze aan als volgt:
•
3.2mm blauw naar gereguleerde water in het gebruikscentrum.
•
3.2mm geel naar weerhaak op de dop van de hoofdafsluiters in het gebruikscentrum.
•
3.2mm doorzichtig naar ongereguleerde lucht in het gebruikscentrum.
•
6.35mm grijs naar het voetpedaal ongeribbelde (uitgang) slangen.
•
Leg de geribbelde voetpedaal (toever) slang naar het gebruikscentrum en sluit deze aan op geregelde lucht.
4.
Kies een locatie voor de handstukhouder en monteer deze met behulp van de # 6 x 19mm houtschroeven.
5.
Open de handmatige afsluiters in het gebruikscentrum. Stel regelbare lucht in op 80 psi en gereguleerd water op 40 psi. Bij het
aanpassen voor een lagere druk, maak de aanpassing, en druk dan op de spuit-knop om de druk te verlichten om een nauwkeurige
drukmeting te krijgen.
