Technische gegevens
Een deel van de recentste technische gegevens is beschikbaar op de regionale Daikin-website (publiek toegankelijk). De volledige recentste
technische gegevens zijn beschikbaar op het Daikin-extranet (authenticatie vereist).
9.1

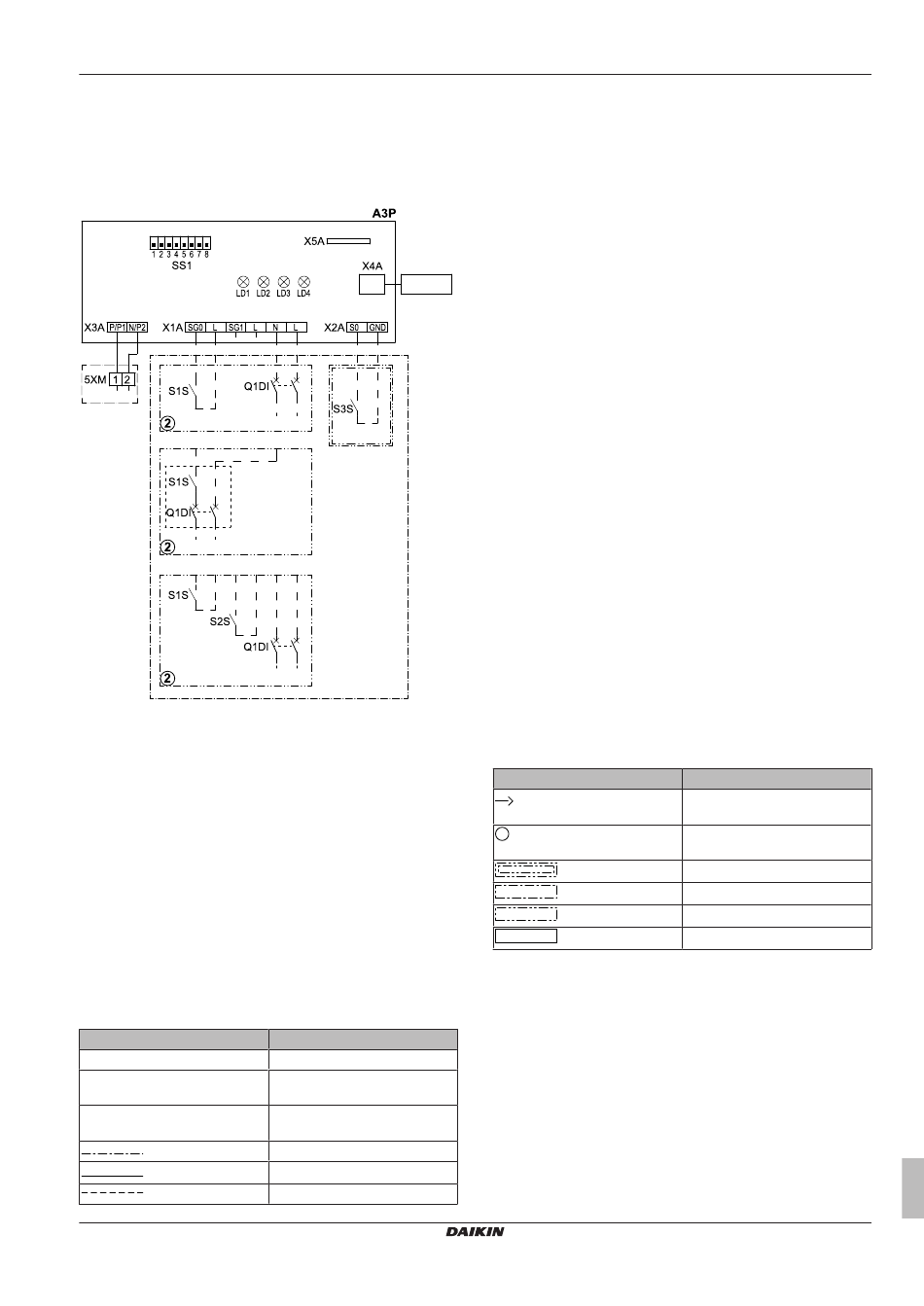

Bedradingsschema
AAN
UIT
Hydro SWB
Zonne-energiesysteem met potentiaalvrij contact.
L
N
Zonne-energiesysteem met regelbare wandcontactdoos.
Volledige Smart Grid-functionaliteit.
Alleen voor BRP069A61
A3P
LAN-adapterprintplaat
LD1~LD4
Printplaat-LED
Q1DI
#
Stroomonderbreker
SS1 (A3P)
DIP-schakelaar
S1S
#
SG0-contact
S2S
#
SG1-contact
S3S
*
Elektrische pulsmeter inputs
X*A
Connector
X*M
Aansluitklemmenstrook
*
Optioneel
#
Ter plaatse te voorzien
Te doorlopen zaken vooraleer de unit te starten
Engels
X1M
X2M
X5M
15
BRP069A61+BRP069A62
Daikin Altherma LAN-adapter
4P464229-1A – 2017.11
SD-kaart
LAN
Router
N
L
Elektrische pulsmeter.
5 V DC pulsdetectie
(geleverd door
printplaat).
N
L
4D105877-1
Vertaling
Hoofdaansluitklem
Aansluitklem voor bedrading ter
plaatse voor wisselstroom
Aansluitklem voor bedrading ter
plaatse voor gelijkstroom
Aardingsbedrading
Draad nummer 15
Ter plaatse te voorzien
9 Technische gegevens
Engels
**
/12.2
1
Uitgebreide handleiding voor de installateur
Vertaling
Aansluiting ** gaat verder op
pagina 12 kolom 2
Verschillende
bedradingsmogelijkheden
Optie
Niet gemonteerd in schakelkast
Bedrading afhankelijk van model
Printplaat
