F16-CLB
F16-CLB-S
F16-LCLB
F16-LCLB-S
GEEL

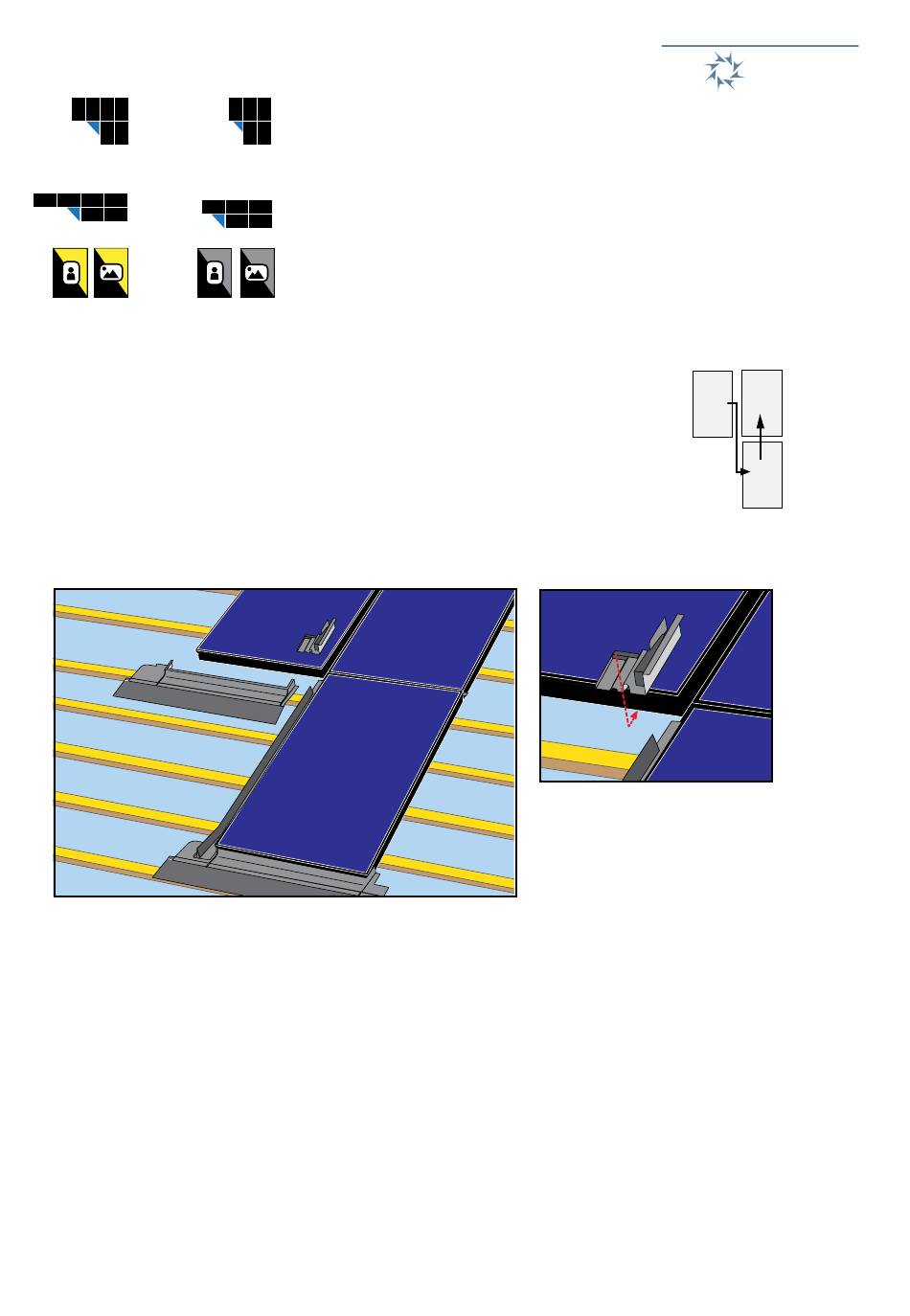

Installeer panelen in kolommen vanaf de onderzijde naar boven,
te beginnen met de linkerkolom en daarna opschuiven naar
rechts
Het pakket bevat een verkort dorpelgootstuk (b) voor het paneel
aan de linkerkant van de hoek. Het CLB-pakket heeft een
centraal dorpelgootstuk om het dorpelgootstuk van een
TC-pakket te vervangen. Het CLB-S-pakket heeft een linker
dorpelgootstuk om de dorpel van een TL-pakket te vervangen.
b
De hoeksectie (a) dient te worden aangebracht voor het dorpelgootstuk (b). Lijn de
bovenkant van het hoekdeel uit met de onderkant van het paneel erboven. Duw de rand
van het hoekdeel in de pakking van het paneel over de verbinding tussen de twee
rechter panelen.
Het pakket voorziet in een lagere goot en afsluitingen voor het afdekken van de spleet
tussen de twee panelen boven de hoek.
Het pakket bevat een zijgootstuk, zijbeugels en gootstuk voor rechtsboven en
midden-boven om de configuratie te voltooien. Gebruik het bovenste gootstuk dat past
bij de configuratie en verwijder de andere.
Linker beneden hoek
GRIJS
a
6
Clearline
fusion
3
1
2
