Samenvatting van Inhoud voor BBA Pumps PT Series

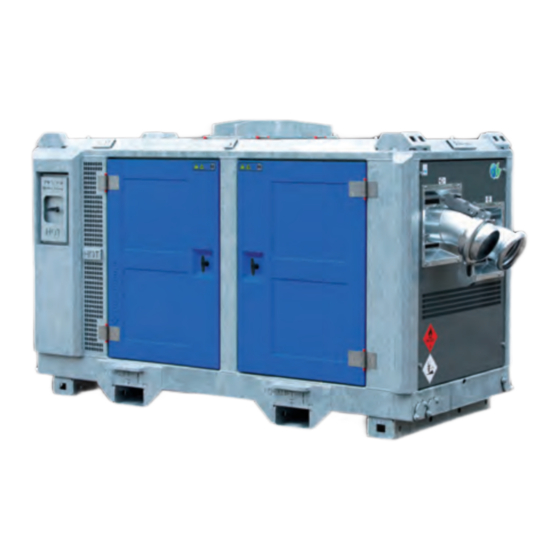

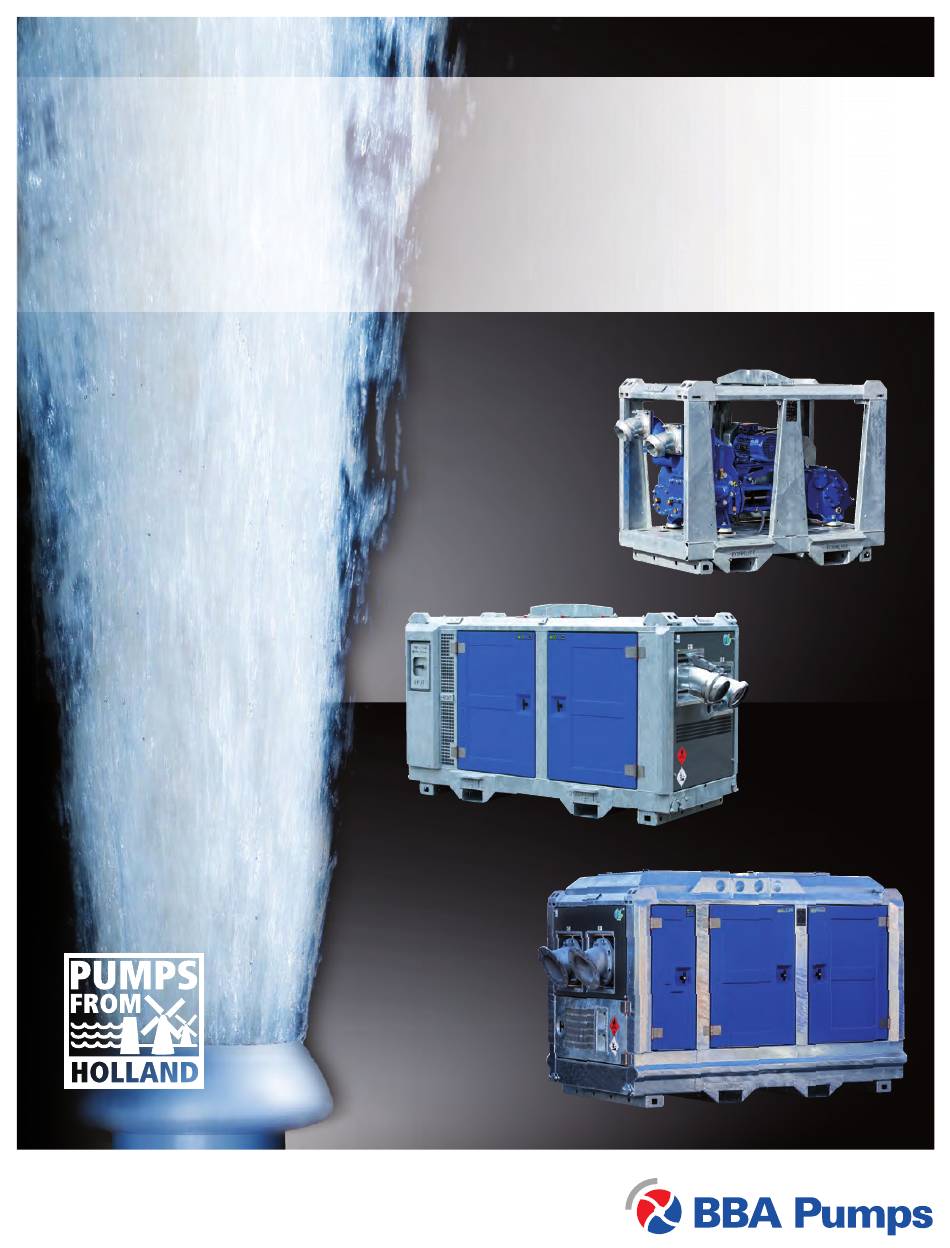

- Pagina 1 Gebruikershandleiding PT serie P u m p s f o r r e s u l t s...
- Pagina 2 Pompen PT Serie Product en dealer informatie Opmerking Voor de gegevens van de pomp, aandrijving, en omkasting dienen de gegevens van de betreffende typeplaatjes te worden overgenomen. Datum levering __________________________________________ Productinformatie Model __________________________________________ Identificatienummer __________________________________________ Motor serienummer __________________________________________ Aanhangwagen serienummer (optioneel) __________________________________________ Klant productnummer __________________________________________...
- Pagina 3 Deze gebruikershandleiding voor de PT serie pompen is in het Nederlands opgesteld door BBA Pompen en Buizen BV. De PT serie pompen zijn geproduceerd door: BBA Pompen en Buizen BV Zutphensestraat 242 7325 WV Apeldoorn Vanaf dit punt spreken we over BBA Pumps. Telefoon afdeling service Nederland Internationaal tijdens kantooruren: +31 (0)314 368444...
- Pagina 4 Deze handleiding geeft de stand van de techniek weer op het moment van uitgifte. BBA Pumps BV behoudt zich het recht voor om zonder voorafgaande aankondiging tussentijds wijzigingen door te voeren in zowel technische- als uitvoeringsspecificaties. Drukdatum: 1812...
-
Pagina 5: Inleiding
Bewaar deze handleiding bij de pomp. Een extra handleiding is te bestellen bij BBA Pumps BV. Deze handleiding maakt deel uit van de pomp. In het geval van overdracht naar een andere gebruiker, moet deze handleiding worden meegeleverd. -
Pagina 6: Inhoudsopgave
Pompen PT Serie INHOUDSOPGAVE Beschrijving, toepassing en werking ....................9 Beschrijving ..........................9 Opbouw van de pompunit....................... 9 Bestemd gebruik ........................9 Niet bestemd gebruik ......................10 Garantie ..........................10 Gegevens ............................11 Specificatiebladen ......................... 11 Geluidsniveau ........................11 Toegepaste richtlijnen en normen ..................12 Waarschuwings- en veiligheidsvoorschriften ................ - Pagina 7 Pompen PT Serie Opstelling binnen ........................27 Opstelling in een brand- of explosiegevaarlijke ruimte ............27 Leidingvoorschriften algemeen ..................... 27 Zuigleiding ..........................28 Persleiding ..........................39 Pomp algemeen ..........................41 Voorbereiding voor het starten van de pompunit ..............41 Eerste in bedrijfstelling ......................41 Werkzaamheden voor het opstarten ..................
- Pagina 8 Pompen PT Serie Elektrisch aangedreven pompunit beveiligen tegen onbedoeld inschakelen ...... 62 Diesel aangedreven pompunit beveiligen tegen onbedoeld inschakelen ......62 Onderhoudsrichtlijnen ......................62 Dagelijks onderhoud pomp ....................62 Overig onderhoud pomp ....................... 63 Overig onderhoud pomp elke 4500 uur of 1x per jaar ............67 Pompunit verzenden ......................
-
Pagina 9: Beschrijving, Toepassing En Werking
Pompen PT Serie Beschrijving, toepassing en werking Beschrijving De PT serie zuigerpompen is ontworpen voor verticale en horizontale bemaling. Deze hoog-rendement verdringerpompen zijn zelfaanzuigend en geschikt voor het verpompen van een mix van water en lucht zonder enige restricties. Bovendien kunnen deze pompen droog draaien, zonder schade of slijtage te veroorzaken aan onderdelen. -
Pagina 10: Niet Bestemd Gebruik
Pompen PT Serie Voor andere vloeistoffen dan water of hogere pH-waarde dan 7 en een hogere temperatuur dan 30ºC dient u te informeren bij BBA Pumps of de pompunit daarvoor geschikt gemaakt kan worden. Let op De pompunits van de PT serie zijn niet geschikt voor het verpompen van vloeistoffen met grovere delen. -
Pagina 11: Gegevens
Geluidsmetingen worden steekproefsgewijs bij een complete installatie door BBA Pumps verricht. De metingen worden uitgevoerd op 1 m (3,3 ft) afstand en op 1,6 m (5,2 ft) hoogte. De daarbij gemeten waarden liggen gemiddeld beneden 80 dB(A). -
Pagina 12: Toegepaste Richtlijnen En Normen
Pompen PT Serie LWA-waarde -/- correctie = dB(A) Voorbeeld: Gemeten LWA-waarde 76 dB(A) Afstand 7 m (23,1 ft) Correctie 24,9 dB(A) Geluidsniveau 51,1 dB(A) Toegepaste richtlijnen en normen De pompen van de PT serie zijn voorzien van CE-markering. Dit houdt in dat deze pompen voldoen aan de van toepassing zijnde Europese richtlijnen betreffende veiligheid en gezondheid. -
Pagina 13: Waarschuwings- En Veiligheidsvoorschriften
BBA Pumps wijzigingen aan de pompunit aan te brengen. Het zonder schriftelijke toestemming van BBA Pumps wijzigen van de pomp heeft tot gevolg dat de aansprakelijkheid van BBA Pumps vervalt. Bij een hogere geluidemissie dan 85dB(A) moet gehoorbescherming worden gedragen. -
Pagina 14: Veiligheidsvoorschriften Pomp
Pompen PT Serie Veiligheidsvoorschriften pomp Overschrijd de grenswaarden van de pompcurves niet. Zie het specificatieblad van de betreffende pomp op www.bbapumps.com. Zorg dat koude of hete delen alsmede bewegende en draaiende onderdelen van de pomp deugdelijk zijn afgeschermd zodat geen onbedoeld contact mogelijk is. Het is niet toegestaan de pomp in werking te stellen als er afschermingen ontbreken of deze beschadigd zijn. -
Pagina 15: Veiligheidsvoorschriften Dieselmotor Aangedreven Pompunit
Pompen PT Serie Veiligheidsvoorschriften dieselmotor aangedreven pompunit − Laat de motor nooit draaien in een afgesloten ruimte. − Zorg voor een deugdelijke gasdichte afvoer van verbrandingsgassen. − Zorg voor voldoende ventilatie. − Vul nooit brandstof bij met een draaiende motor. −... -
Pagina 16: Opleiding- En Kennisniveau Van Personeel
Pompen PT Serie Opleiding- en kennisniveau van personeel De bedrijfsleiding dient ervoor te zorgen dat alle onderhoud-, inspectie- en montagewerkzaamheden worden uitgevoerd door bevoegd en gekwalificeerd personeel, dat de benodigde kennis van de betreffende BBA pomp heeft. De verantwoordelijkheid van het betreffende personeel en wie daarop toe ziet, moet exact worden vastgelegd door de bedrijfsleiding. - Pagina 17 Pompen PT Serie Label voor het vervoer van gevaarlijke materialen (gevaarlijke goederen) in overeenstemming met de veiligheidsstandaard voor het vervoer van gevaarlijke goederen. De indicatie UN 1202 klasse 3 staat voor gasolie, dieselbrandstof, of lichte stookolie. Diesel is een gevaar voor het milieu, met aanzienlijke saneringskosten indien het zou lekken in een afvoer, waterloop of in de grond.
- Pagina 18 Pompen PT Serie * Geldt alleen voor dieselgedreven pompunits. Waarschuwings- en 1812 veiligheidsvoorschriften...
-
Pagina 19: Ontvangst, Transport En Opslag
Opmerking Neem voor vragen of in geval van twijfel contact op met BBA Pumps. Om te voorkomen dat er tijdens transport vloeistoffen weglekken en voor gevaarlijke situaties zorgen, dient bij het transport van de pompunit met de volgende zaken rekening gehouden te worden: −... -
Pagina 20: Hijsinstructie Ptclassic / Pt130 / Pt150 Pompunit
Pompen PT Serie Hijsinstructie PTclassic / PT130 / PT150 pompunit [****] GEVAAR Kom nooit onder een geheven last. Hierdoor kan een levensgevaarlijke situatie ontstaan. WAARSCHUWING Maak altijd alle externe aansluitingen los voordat de pompunit wordt verplaatst. WAARSCHUWING Zowel het hijsoog van de motor als van de (vrij-aseinde) pomp mogen niet worden gebruikt voor transport van de pompunit. -
Pagina 21: Hijsinstructie Pt200 Pompunit
Pompen PT Serie GEVAAR Pompunit NOOIT verplaatsen of hijsen via de hoekprofielen boven op de omkasting of het stapelframe. GEVAAR De standaard hijsvoorzieningen van BBA pompunits, zowel in geluidsarme omkasting en open frame, zijn NIET berekend om ook aanhangwagens of andere extra wegende componenten mee te hijsen. -
Pagina 22: Pompunit Verplaatsen Met Heftruck
Pompen PT Serie WAARSCHUWING Hijsen moet zoveel mogelijk recht gebeuren, de maximale hijshoek is 15°. Pompunit in omkasting Aan de bovenzijde van de omkasting bevinden zich aan beide zijden vier hijsogen. Maak voor hijswerkzaamheden uitsluitend gebruik van deze hijsogen. Kies aan beide zijden de hijsogen zodanig uit, dat de pompunit in evenwicht hangt. -
Pagina 23: Opslag/Conservering 6 - 12 Maanden
3. Sluit, indien aanwezig, de aansluitingen voor spoeling, circulatie of koeling af. Opmerking De keuze van conserveermiddel is afhankelijk van de materialen en de toepassing. Raadpleeg BBA Pumps voor het correcte conserveermiddel. 4. Vul de pomp met conserveermiddel. 5. Dicht de persflens vloeistofdicht af. -
Pagina 24: 4.10 Verwijderen Conserveermiddel
Pompen PT Serie 4.10 Verwijderen conserveermiddel Als conserveringsmiddel wordt minerale smeerolie gebruikt. Voor het in bedrijf stellen het conserveringsmiddel aftappen. Indien het conserveringsmiddel schadelijk is voor de te verpompen vloeistof, de pomp grondig reinigen. 1. Tap de conserveringsvloeistof af. Vang de vloeistof op (zie 9.10 Pomp aftappen). 2. -
Pagina 25: Pompunit Installeren
Opmerking BBA Pumps is niet verantwoordelijk voor ongevallen en schade die voortvloeien uit het niet in acht nemen van de richtlijnen in deze handleiding. In dat geval vervalt bovendien elk recht op garantie en schadevergoeding. -
Pagina 26: Opstelling Buiten
In het geval van elektrische aandrijving; overschrijd de grenswaarden van de elektromotor met betrekking tot de isolatieklasse en de beschermingsklasse niet. − Houd, in het geval van een niet door BBA Pumps geleverde elektromotor, de voorschriften van de toegeleverde motor aan. Pompunit installeren... -
Pagina 27: Opstelling Binnen
In het geval van elektrische aandrijving; overschrijd de grenswaarden van de elektromotor met betrekking tot de isolatieklasse en de beschermingsklasse niet. − Houd, in het geval van een niet door BBA Pumps geleverde elektromotor, de voorschriften van de toegeleverde motor aan. Opstelling in een brand- of explosiegevaarlijke ruimte De standaard pompunit is niet geschikt voor opstelling in een brand- of explosiegevaarlijke ruimte. -
Pagina 28: Zuigleiding
Pompen PT Serie − Breng meetinstrumenten in het leidingwerk aan voor controle tijdens bedrijf. − Indien van toepassing sluit de pompunit aan op een adequaat beveiligingsysteem. Dit ter beoordeling van de ontwerper van de installatie. − Isoleer of scherm hete leidingen af. −... - Pagina 29 Pompen PT Serie − Breng zo min mogelijk bochten aan. − Bochten moeten een zo groot mogelijke straal hebben. − Het leidingssysteem moet volledig luchtdicht zijn. − Bij een verloop in diameter een excentrisch verloopstuk toepassen, ter voorkoming van luchtophoping. 1812 Pompunit installeren...
- Pagina 30 Pompen PT Serie − Zorg bij toepassing van een T-stuk voor een instromingsbocht. Aanbevolen diameter van de zuigleiding Maximale snelheid in zuigleiding = 4 m/s (13,28 ft/s) Pompunit installeren 1812...
- Pagina 31 Pompen PT Serie WAARSCHUWING Indien er voordruk gewenst is dan dient er altijd contact opgenomen te worden met BBA Pumps voor advies. Zonder schriftelijke toestemming van BBA Pumps mag er geen voordruk worden toegepast. − Leidingen vormen een weerstand, deze is weergegeven in onderstaande tabel. Nomogram voor de berekening van de leidingweerstanden;...
- Pagina 32 Pompen PT Serie − Ook de gebruikte appendages hebben weerstand. In onderstaande tabel is de weerstand van de appendages omgerekend in rechte leiding (gladde stalen buis). Inwendige Weerstand in: leidingdiameter Bochten T-stuk Afsluiters Terugslagklep 90° 45° Schuif- Bal- 34,0 2,25 10,0 51,0 12,7...
- Pagina 33 Pompen PT Serie Aanbevolen diameter van de zuigleiding Maximale snelheid in zuigleiding = 4 m/s (13,28 ft/s) FLOW 2" 3" 4" 5" 6" 8" 10" gallons (L/sec) 31.7 1.02 0.45 0.25 0.16 0.11 0.06 0.04 14.4 63.4 2.04 0.91 0.51 0.33 0.23 0.13...
- Pagina 34 Pompen PT Serie Filterbemaling Filterbemaling wordt toegepast bij sleuf- en bouwputtenbemaling. Op de tekening is te zien hoe het grondwater zich gedraagt bij een sleuf in de grond als het systeem wordt opgestart. B. Bovenleiding V. Freatisch vlak P. Pomptrechter F.
- Pagina 35 Pompen PT Serie − Zorg ervoor dat de filters bij filterbemaling allemaal op dezelfde hoogte staan. Via een te hoog geplaatst filter kan de pomp onnodig lucht krijgen. B. Bovenleiding F. Filter P. Pomptrechter V. Freatisch vlak W. Uitspoeling 1812 Pompunit installeren...
- Pagina 36 Pompen PT Serie Belangrijk is om de pompaansluiting op de bovenleiding (verzamelleiding) zoveel mogelijk in het midden van het systeem te plaatsen. Dit zorgt ervoor dat het vacuüm in de bovenleiding zo goed mogelijk wordt opgebouwd. Bemalingssystemen met filters op bouwputten moeten vaak rondom de bouwput geplaatst worden (U-vorm om bouwput).
- Pagina 37 Pompen PT Serie Drainagebemaling Drainagebemaling is in verhouding een goedkope en snelle manier van bemalen. Tevens is dit systeem, wanneer het goed is aangelegd en afgevuld, te gebruiken in veel situaties. De lengte van de drain is afhankelijk van de gevraagde pompcapaciteit. Doordat de drain kort bij een sleuf, of onder een sleuf gelegd kan worden, is de waterverplaatsing niet meer dan nodig.
- Pagina 38 Pompen PT Serie Indien meerdere drains op een zuigerpomp worden aangesloten, is het raadzaam een ontluchtingspot tussen de drain en de pomp te plaatsen. Indien een drain veel lucht, geeft wordt deze mechanisch afgesloten en blijft er vacuüm staan op de resterende drains. Regelen vacuüm op zuigleiding Indien het vacuüm op de verzamelleiding iets teruggesteld moet worden, dan kan dat door op de pomp de snuiver iets te verstellen.
-
Pagina 39: Persleiding
Pompen PT Serie Vergrendelen Indien het risico groot is dat door vandalisme leidingen los gekoppeld kunnen worden, dan dienen de koppelingen van leidingen vergrendeld te worden. In de hendels zijn gaatjes aan gebracht om blokkeringspennen te plaatsen. Indien deze niet aanwezig zijn dan moeten banden om de hendels geplaatst worden zodat hendels niet los te halen zijn. - Pagina 40 Pompen PT Serie − Gebruik indien gevraagd of verplicht een zandvanger, waterontluchtingsbak (WOB) en/of een watermeter voordat het water geloosd wordt. − Zorg dat u goed op de hoogte bent van de lokale wetgeving met betrekking tot het lozen van water. −...
-
Pagina 41: Pomp Algemeen
Pompen PT Serie Pomp algemeen Voorbereiding voor het starten van de pompunit De PT serie pompen zijn zelfaanzuigende zuigerpompen, waarvan de manchetten van leer zijn. Als de manchetten nat zijn zetten ze uit tegen de cilinderbus zodat de pomp vacuüm kan opbouwen. Het pomphuis moet daarom met water gevuld zijn. -
Pagina 42: Werkzaamheden Voor Het Opstarten
Pompen PT Serie PT200 Werkzaamheden voor het opstarten 1. Controleer het olieniveau van de pompaandrijving en van de motor. 2. Indien van toepassing, controleer of de pomp voldoende is voorverwarmd (voorverwarming is afhankelijk van de te verpompen vloeistof en omgevingsomstandigheden). 3. -
Pagina 43: Opstarten
Pompen PT Serie Opstarten De pomp moet voor het opstarten stil staan. WAARSCHUWING Een zuigerpomp is een verdringerpomp, zorg er daarom voor dat de pomp tijdens opstarten de opbouwende druk van de pomp kwijt kan op het leidingsysteem. Indien de pomp de druk niet kwijt kan ontstaan gevaarlijke situaties welke zorgen voor explosiegevaar in pomp of leidingsysteem. -
Pagina 44: Controle Tijdens Bedrijf
Pompen PT Serie Controle tijdens bedrijf 1. Controleer tijdens bedrijf regelmatig de pomp op correcte werking, rustig en trillingsvrij draaien, abnormale geluiden en lekkage. 2. Indien de pomp langdurig heeft gepompt zonder water te verplaatsen, moet het pomphuis gevuld worden met water, omdat de manchetten na langdurig droogdraaien krimpen. Door het pomphuis te vullen met water, zetten de manchetten na enige tijd weer uit tot de cilinderwanden. -
Pagina 45: Pomp Aftappen Bij Bevriezingsgevaar
Pompen PT Serie Pomp aftappen bij bevriezingsgevaar Bij bevriezingsgevaar moet een pomp die vloeistof pompt welke kan bevriezen bij stilstand worden afgetapt. 1. Plaats bakken onder de aftappunten. 2. Open de aftapkranen en verwijder de benodigde aftapdeksels van de pomp om deze geheel af te tappen. - Pagina 46 Pompen PT Serie 1. Laat het water uitlekken. 2. Schakel de pomp circa 5 minuten in om het water op zuig en perskleppen verwijderd te krijgen. 3. Tap de onderbak van de pompunit af via de aftapdeksels. 4. Monteer de aftapdeksels van de onderbak. Pomp algemeen 1812...
-
Pagina 47: Pompunit Met Dieselmotor Aandrijving
Voldoe aan de plaatselijke geldende veiligheidsvoorschriften. − De startinrichting moet automatisch ontkoppeld worden als de motor gestart is. − Het door BBA Pumps ingestelde maximum en minimum toerental van de motor mag niet gewijzigd worden. − Controleer voor het starten de volgende zaken: •... -
Pagina 48: Hatz Bedieningspaneel Voor De Ptclassic En Pt130
Pompen PT Serie Hatz bedieningspaneel voor de PTclassic en PT130 De PTclassic en PT130 pompunits zijn uitgevoerd met een standaard Hatz bedieningspaneel. 1. Urenteller 2. Contactschakelaar 3. Oliedrukcontrolelamp 4. Acculaadcontrolelamp De contactschakelaar heeft 3 standen: − Stand (1): Steek de contactsleutel in het contact. De pompunit is uitgeschakeld. -
Pagina 49: Lc10 Bedieningspaneel Voor De Pt150
Pompen PT Serie LC10 Bedieningspaneel voor de PT150 De PT150 pompunit is uitgevoerd met een LC10 bedieningspaneel. 1. Accu LED (groen) 2. Roetfilter halfvol LED (geel) 3. Stop LED (rood) 4. Roetfilter vol LED (geel) 5. Contactschakelaar 6. Urenteller De contactschakelaar heeft 2 standen: −... -
Pagina 50: Pompen Pt Serie
Pompen PT Serie LC30 Bedieningspaneel voor de PT200 De PT200 pompunit is uitgevoerd met een LC30 bedieningspaneel. 1. LCD scherm 2. Auto stand-by LED (groen) 3. Voorgloei LED (geel) 4. Stop LED (rood) 5. Waarschuwings LED (geel) 6. Knop voor op- en aftoeren van de motor 7. -
Pagina 51: Opstarten
Pompen PT Serie Afhankelijk van de configuratie van de controlunit laat het LCD scherm een aantal meters zien. 1. Drukknop voor het selecteren van analoge meters (vier pagina's analoge meters, 16 in totaal). 2. Drukknop voor selecteren van digitale meters ( vier pagina's digitale meters, 16 in totaal). - Pagina 52 Pompen PT Serie 10. Alleen PT200: Schakel de massaschakellaar in door de hendel in stand (2) te zetten. 11. Voer de stappen uit zoals beschreven in de handleiding van de motorleverancier, zie www.bbapumps.com. 12. Draai de schakelaar op het bedieningspaneel naar stand 2. 13.
-
Pagina 53: Uitschakelen
Pompen PT Serie Uitschakelen Algemeen 1. Alleen van toepassingbij de modellen PTclassic en PT130: trek aan het stopkoord om de motor uit te schakelen, zie afbeelding. 2. Zet de contactschakelaar op het bedieningspaneel in stand (1). Voor de PTclassic en PT130 geldt dat de contactschakelaar in stand (3) dient te worden gezet. - Pagina 54 Pompen PT Serie Massaschakelaar Alleen PT200: schakel de massaschakelaar uit door de hendel in stand (1) te zetten. Pompunit met dieselmotor 1812 aandrijving...
-
Pagina 55: Pompunit Met Elektrische Aandrijving
Pompen PT Serie Pompunit met elektrische aandrijving Veiligheidsvoorschriften Raadpleeg alvorens een elektromotor aan te sluiten op het net de daarvoor geldende plaatselijke voorschriften van de elektriciteitsproducent en de norm EN 60204-1. De elektrische installatie dient voorzien te zijn van beveiligingsvoorzieningen zodat de gebruiker te allen tijde zonder gevaar met de installatie kan werken. -
Pagina 56: Aansluiten Algemeen
Pompen PT Serie Aansluiten algemeen − Tref de nodige voorzieningen om ervoor te zorgen dat de elektrische aansluitingen en leidingen niet beschadigd kunnen worden. − De spanning en de frequentie moeten vooraf worden gecontroleerd en overeenkomen met de gegevens van de motor. Deze gegevens staan vermeld op het motorplaatje. -
Pagina 57: Bedieningspaneel
Pompen PT Serie Bedieningspaneel Als de PT pomp geleverd is met een ster-driehoekschakelaar dan heeft deze drie standen: Neutraal, Ster (1) en Driehoek (2). In de ster-driehoekkast zit een draaiveldindicatielamp. Als het draaiveld verkeerd is brandt de draaiveldindicatielamp. Bij de juiste fase en draairichting is de lamp uit. 1812 Pompunit met elektrische aandrijving... -
Pagina 58: Beveiligingen
Gebruik de door de motor nominaal opgenomen stroomsterkte om de beveiliging in te stellen. Elektromotoren Het is mogelijk dat de pompunit na goedkeuring van BBA Pumps in een omgeving met een verhoogd risico wordt ingezet. Verhoogd risico kan voortkomen uit bijvoorbeeld: −... -
Pagina 59: In Bedrijf Stellen
Pompen PT Serie Het is aan te bevelen om ook een aardlekschakelaar te monteren. De installatie moet worden beveiligd tegen onopzettelijk inschakelen. De schakelapparatuur moet voldoen aan de plaatselijk geldende voorschriften. In bedrijf stellen Ga bij het in bedrijf stellen van een pompunit met een elektrische aandrijving als volgt te werk: −... -
Pagina 60: Opstarten
Pompen PT Serie Opstarten Om de motor te starten moet de schakelaar naar ster (1) gedraaid worden en binnen één seconde doorgedraaid worden naar driehoek (2). WAARSCHUWING Als de schakelaar te langzaam wordt doorgeschakeld wordt de thermische beveiliging van de motor ingeschakeld. Zet de schakelaar in de neutraal stand en schakel opnieuw in. -
Pagina 61: Onderhoud
Ontoereikend, verkeerd en/of niet regelmatig uitgevoerd onderhoud kan leiden tot storingen in de werking van de pompunit, gevaar voor de gebruiker, hoge reparatiekosten en tot langdurige uitval. BBA Pumps is niet verantwoordelijk voor schade en ongevallen die voortvloeien uit het niet in acht nemen van de aanwijzingen. -
Pagina 62: Elektrisch Aangedreven Pompunit Beveiligen Tegen Onbedoeld Inschakelen
Beschadigde bouten, moeren en/of onderdelen met beschadigde schroefdraad vervangen door bevestigingsmateriaal van dezelfde bevestigingsklasse. − Vernieuw gebruikte dichtingen of tape lagen. Vervang de vlakke en gevulde dichtingen onder de stoppen uitsluitend door originele afdichtingen van BBA Pumps. Dagelijks onderhoud pomp − Controleer het olieniveau van de motor en pomp. -
Pagina 63: Overig Onderhoud Pomp
Olie verversen na de eerste 250 draaiuren van de dieselmotor. Zie de handleiding van de motorleverancier op www.bbapumps.com. − BBA Pumps heeft voor de dieselgedreven PT150 pompen een uniek concept ontwikkeld genaamd DriveOn®. Dit betekent voor de gebruiker dat het motorservice-interval voor de PT150 pompen is verlengd tot 1500 draaiuren (olie en filters). - Pagina 64 Plaats per zuigerstangzijde 5 nieuwe stopbuspakkingsringen. Voor het vervangen van de stopbuspakking is speciaal gereedschap nodig. Dit is te bestellen via het onderdelenteam van BBA Pumps. Manchetten/zuigers In geval van vacuümvermindering of capaciteitsvermindering de zuigers en manchetten controleren: −...
- Pagina 65 Pompen PT Serie Zuigkleppen Vervuiling is te controleren via inspectiedeksels aan de zijkanten van het pomphuis. Voor onderhoud moeten de pompdeksel, de perskleppen en de zittingen worden verwijderd. Verder geldt dezelfde controle wijze als bij de perskleppen. Klepbouten Indien de zuig- en perskleppen geïnspecteerd worden, controleer dan tevens de klepgeleiderbout, deze mag 1 mm in diameter afgesleten zijn.
- Pagina 66 Schade ontstaan door bijvoorbeeld trillingen aan pompunits die door derden op aanhangwagens of andere componenten zijn opgebouwd zonder schriftelijk akkoord van BBA Pumps valt niet binnen de BBA Pumps fabrieksgarantie. Lekbak Tap de lekbak af, de vloeistof bevat water met olie- en dieselresten.
-
Pagina 67: Overig Onderhoud Pomp Elke 4500 Uur Of 1X Per Jaar
Pompen PT Serie Overig onderhoud pomp elke 4500 uur of 1x per jaar Reinigen brandstoftank Spoel de brandstoftank 1x per jaar schoon. Tap eerst de lekbak af. Maak de lekbak schoon en verwijder de reinigingsdeksels van de onderbak. Plaats de pompset onder een kleine hoek. Achter het deksel zit een stop van de brandstoftank. Verwijder deze en spoel vervolgens de tank. - Pagina 68 Pompen PT Serie WAARSCHUWING Lekkage van milieubelastende vloeistoffen kan enorme schade aanrichten aan het milieu. Probeer dit te allen tijde te voorkomen. WAARSCHUWING Bij temperaturen onder het vriespunt kan de afgetapte vloeistof bevriezen. Probeer ten allen tijden te voorkomen dat vloeistof op de grond terecht komt. Dit kan leiden tot gevaarlijke situaties (uitglijdgevaar) voor mensen.
-
Pagina 69: 9.11 Pompunit Inwendig Reinigen
Pompen PT Serie 3. Monteer de stoppen aan beide zijden van de pomp en voorzie deze van nieuwe afdichtringen. 4. Monteer de inspectiedeksels zo dat er water uit het pomphuis kan lekken. Omdat het een pomphuis is met veel kleppen kan er gedurende 30 minuten nog wat water nalekken. 9.11 Pompunit inwendig reinigen WAARSCHUWING Neem de noodzakelijke voorzorgsmaatregelen in het geval van hete, vluchtige,... -
Pagina 70: Roetfilter Reinigen (Indien Van Toepassing)
Pompen PT Serie 9.13 Roetfilter reinigen (indien van toepassing) Bij de dieselgedreven PT150 pompen is het roetfilter optioneel leverbaar. Als er een roetfilter is gemonteerd, is deze achter het afsluitbare deksel (zie tekening).Voor het reinigen van het roetfilter: WAARSCHUWING De uitlaat en het roetfilter zijn heet als de motor heeft gelopen, de temperatuur kan oplopen tot 500 °C. - Pagina 71 Pompen PT Serie Elektrolytpeil van de accu controleren Opmerking Als de motor gedurende een lang tijd niet heeft gelopen of als de motor steeds korte tijd loopt, is het mogelijk dat de accu's niet volledig opgeladen zijn. Zorg voor volledig opgeladen accu's ter voorkoming van bevriezing van de accu's.
- Pagina 72 Pompen PT Serie Lood-zwavelzuuraccu Standaard monteert BBA Pumps lood-zwavelzuuraccu's (loodzuuraccu's). Voor een goede werking en voor veiligheid voor mens en milieu dient de startaccu regelmatig te worden gecontroleerd op de juiste werking. Dit moet een controlepunt zijn tijdens controle- of onderhoudswerkzaamheden aan de pompinstallatie.
-
Pagina 73: 9.15 V-Riem Controleren
Pompen PT Serie Zorg er voor dat de accuplaten ten alle tijden geheel ondergedompeld zijn in de vloeistof, minimaal 10 mm vloeistof niveau moet boven de platen staan. Droogstaande accuplaten geven grote kans op explosie gevaar!! Laadtoestand Een lood-zwavelzuuraccu heeft de langste levensduur in een volledig geladen toestand. Wanneer een accu voor langere tijd (gedeeltelijk) ontladen staat bestaat er een kans op sulfaten. -
Pagina 74: 9.17 Waterafscheider Controleren
Pompen PT Serie 9.17 Waterafscheider controleren Afhankelijk van de brandstofkwaliteit en het al dan niet zorgvuldig vullen van de brandstoftank, dient regelmatig gecontroleerd te worden of zich water in de brandstoftank bevindt. − Draai de onderzijde van de waterafscheider ca. 2-3 omwentelingen los. −... -
Pagina 75: Vetpatroon Vervangen (Pt150)
Pompen PT Serie 9.18 Vetpatroon vervangen (PT150) 1. Verwijder de wartelmoer (3) van de vetpatroon (2). Opmerking Mogelijk heerst er nog een restdruk in de leiding. 2. Verwijder de bevestigingsbeugel (1) en neem de vetpatroon (2) van de houder. Opmerking Voer de vetpatroon op een verantwoorde wijze af. -
Pagina 76: Storingstabel - Pt Serie Bronbemalingspompen
Pompen PT Serie Storingstabel - PT serie bronbemalingspompen WAARSCHUWING Bij storingen of abnormale werking de pomp/motor onmiddellijk uitschakelen ter voorkoming van een gevaarlijke situatie of schade aan de pompunit. Probleem Mogelijke oorzaak Oplossing Pomp draait wel maar levert Lekkage (lucht aanzuigen) in het Controleer de bemaling op geen vloeistof. - Pagina 77 Pompen PT Serie Probleem Mogelijke oorzaak Oplossing Onvoldoende capaciteit terwijl Lekkage (lucht aanzuigen) in het Controleer de bemaling op de pomp en motor gewoon bemalingssysteem. lekkage en voorkom dat het draaien. systeem "valse lucht" zuigt. De lederen manchetten zijn Vervang de manchetten en versleten.
- Pagina 78 Accu niet voldoende opgeladen. Controleer de accu of neem contact op met de service afdeling. Opmerking Voor overige storingen aan de pomp of aandrijving neem contact op met de service-afdeling van BBA Pumps BV of Distrimex Pompen & Service BV. Storingstabel - PT serie 1812 bronbemalingspompen...
-
Pagina 79: Afdanken
Pompen PT Serie Afdanken Indien de pompunit aan het eind van de levensduur wordt afgedankt en gedemonteerd, moeten de voorschriften voor afvalverwerking in acht worden genomen die op dat moment gelden op de plaats van en ten tijde van de demontage. De pompunit is samengesteld uit algemeen bekende materialen. -
Pagina 80: Ce Verklaring
Pompen PT Serie CE verklaring CE verklaring 1812... - Pagina 81 Pompen PT Serie [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] [*****] 1812 CE verklaring...
