3
Overzicht van de bedieningselementen
en symbolen
3
auto
2
man
1
fav

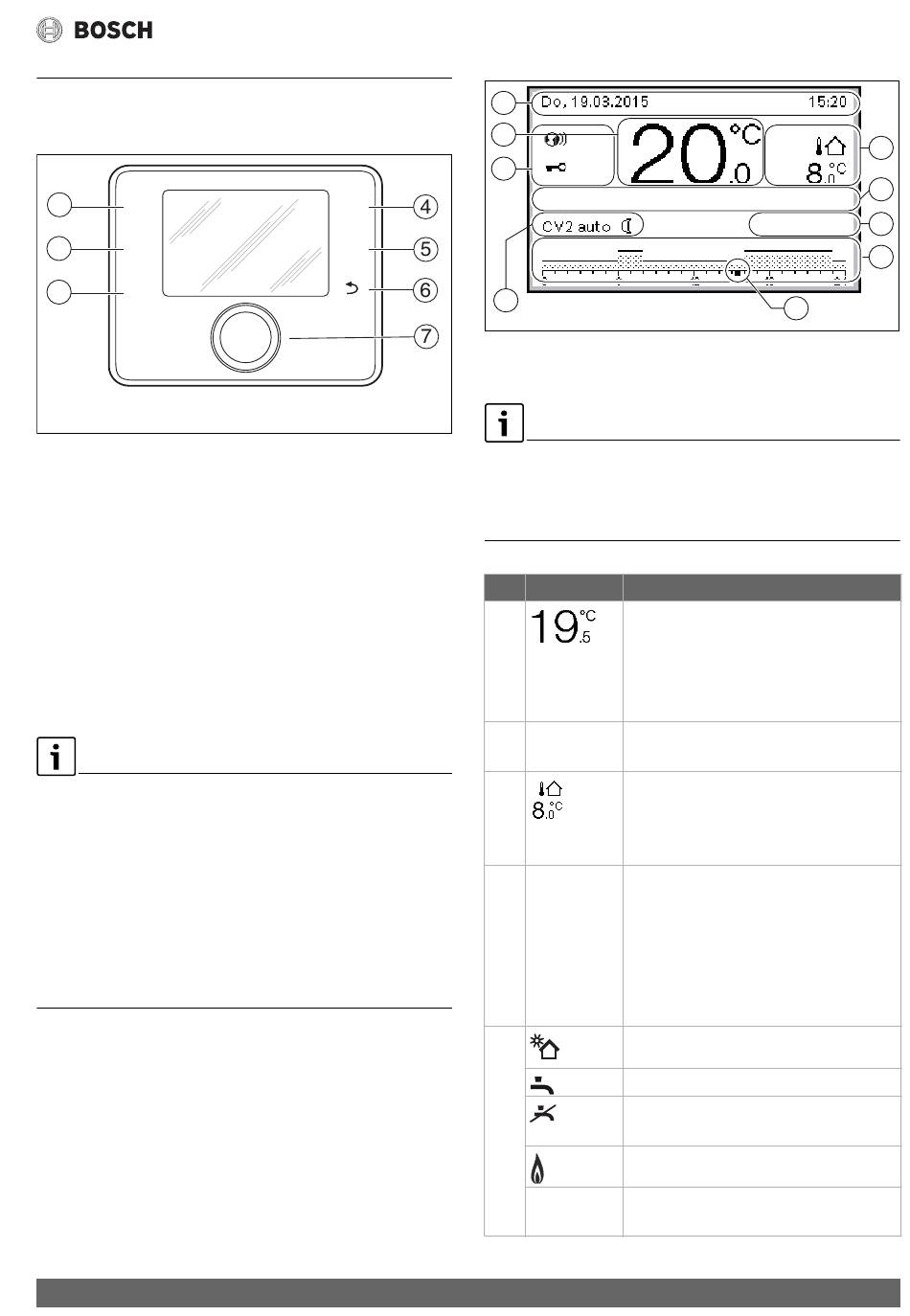

Afb. 1
Bedieningselementen
[1] Toets fav: favorietenfuncties (kort indrukken) en favorie-
tenmenu (ingedrukt houden)
[2] Toets man: handmatig bedrijf (kort indrukken) en tijdelijk
handmatig bedrijf (ingedrukt houden)
[3] Toets auto: automatisch bedrijf met tijdprogramma
[4] Toets menu: Hoofdmenu (kort indrukken)
[5] Toets info: infomenu of andere info over de actuele keuze
[6] Toets d: bovenliggende menuniveau oproepen of waar-
de verwerpen (kort indrukken), naar standaardweergave
terugkeren (ingedrukt houden)
[7] Keuzeknop: kiezen (draaien) en bevestigen (indrukken)
Wanneer de verlichting van het display uit is, zorgt het indruk-
ken van de keuzeknop alleen voor het inschakelen van de ver-
lichting. Bij het draaien van de keuzeknop en bij het indrukken
van een ander bedieningselement wordt naast de beschreven
uitwerking de verlichting ingeschakeld. De beschrijvingen van
de bedieningsstappen in deze handleiding gaan altijd uit van
een ingeschakelde verlichting. Indien geen bedieningselement
wordt bediend, gaat de verlichting automatisch uit (bij stan-
daardweergave ca. 30 s, in het menu ca. 30 min., bij een sto-
ring 24 h).
CR 400 | CW 400 | CW 800 – 6720884190 (2018/04)
2
1
9
menu
info
8
Afb. 2
0 010 009 908-001
De standaardweergave heeft uitsluitend betrekking op het ge-
toonde cv-circuit. Bedienen van de toets man, de toets auto en
het veranderen van de gewenste kamertemperatuur in de stan-
daardweergave hebben alleen invloed op het getoonde cv-circuit.
Pos. Symbool
1
2
3
4
5
Overzicht van de bedieningselementen en symbolen
Symbolen in de standaardweergave (voorbeeld-
weergave)
Toelichting
Waarde-indicatie (weergave van de actu-
ele temperatuur):
•
Kamertemperatuur bij wandinstallatie
•
Temperatuur cv-ketel bij installatie
in de cv-ketel.
–
Inforegel: weergave van tijd, weekdag en
datum
Extra temperatuurweergave (weergave
van een extra temperatuur): buitentem-
peratuur, temperatuur van de solarcol-
lector of een warmwatersysteem.
–
Tekstinformatie: bijvoorbeeld de identi-
ficatie van de momenteel weergegeven
temperatuur ( afb. 2, [1]); voor de ka-
mertemperatuur wordt geen identifica-
tie getoond. Wanneer een storing
aanwezig is, wordt hier een melding ge-
toond, tot de storing is opgelost.
Infografiek: solarpomp is in bedrijf.
Infografiek: warmwaterbereiding is actief
Infografiek: de warmwaterbereiding is
uitgeschakeld
Infografiek: de brander staat aan (vlam)
B
Infografiek: cv-ketel is geblokkeerd (bij-
voorbeeld door een alternatieve cv-ketel).
3
4
5
6
7
0010010074-001
5
