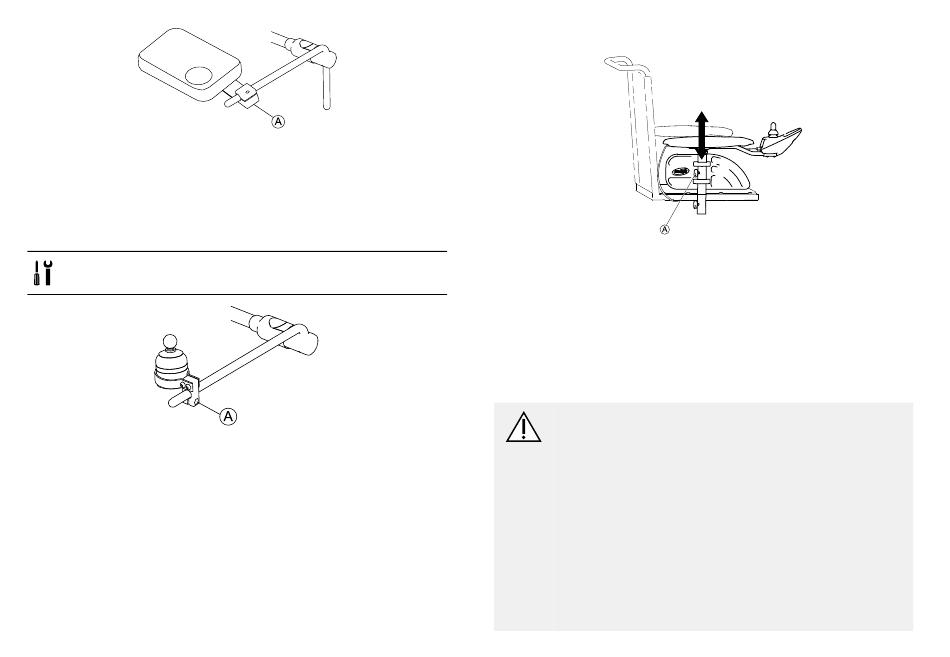

Fig. 4-11 De afbeelding dient als voorbeeld.
1. Draai de schroef A los.
2. Plaats de joystick op de kernstaaf.
3. Draai de schroef vast.
ASL-onderdelen alleen op de kernstaaf
•
Inbussleutel van 5/32 inch
Fig. 4-12 De afbeelding dient als voorbeeld.
1. Draai de schroef A los.
2. Plaats de joystick op de kernstaaf.
3. Draai de schroef vast.
1656518-F
4.5 De hoogte van de armsteun aanpassen
1. Draai de vleugelmoer A los.
2. Zet het onderdeel in de gewenste positie.
3. Draai de vleugelmoer vast.
4.6 De armsteunbreedte instellen
Voor mobiliteitshulpmiddelen die vóór januari 2022 zijn
gebouwd
WAARSCHUWING!
Gevaar voor ernstig letsel als een van de
armleuningen uit de beugel valt omdat deze
is afgesteld op een breedte die de toegestane
waarde overschrijdt
– De breedteverstelling is voorzien van rode
markeringen A en het woord "STOP". De
armleuningen mogen nooit verder worden
uitgetrokken dan het punt waarop het woord
"STOP" volledig leesbaar is.
– Draai de bevestigingsschroeven altijd goed vast
nadat de aanpassingen zijn uitgevoerd.
Fig. 4-13
Montage
23
