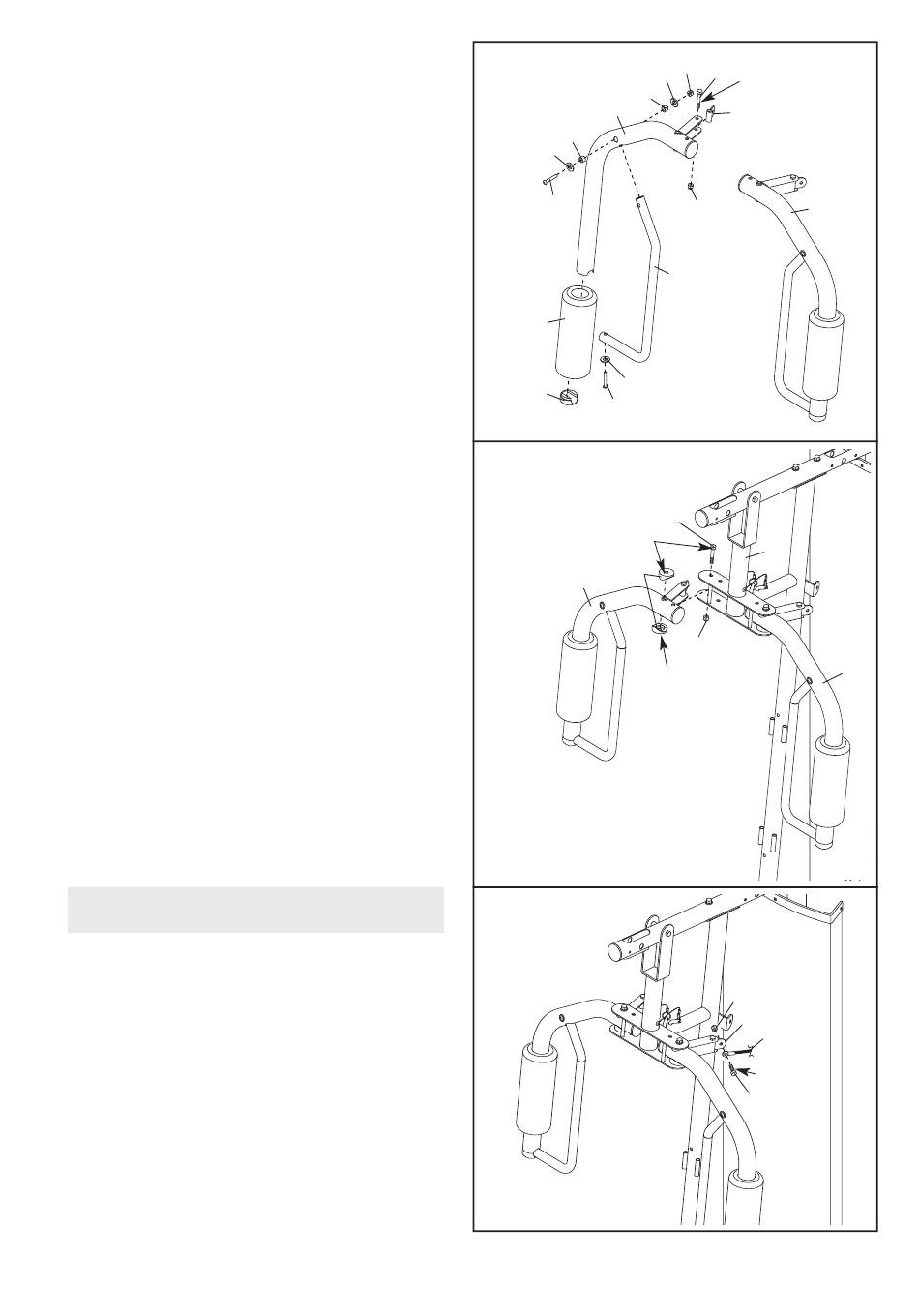

11. Smeer een M10 x 52mm Bout met Ronde Kop
(66). Maak een Kabeldraaipen (39) aan de
Rechterarm (9) vast met de Bout met Ronde
Kop en een M10 Nylon Klemmoer (56). Draai
de Klemmoer niet te strak vast; de
Kabeldraaipen moet kunnen bewegen.
Maak de binnenkant van een Groot Schuim-kus-
sen (42) nat met zeepwater. Schuif het Grote
Schuimkussen over de Rechterarm (9).
Maak het bovenste uiteinde van het Handvat (11)
aan de Rechterarm (9) vast met een M10 x
72mm Bout met Ronde Kop (85), twee M10
Tussenringen (57), twee 16mm Afstandsstukken
(52), en een M10 Nylon Klemmoer (56). Draai de
Bout met Ronde Kop nog niet strak vast.
Duw een Handvatkapje (31) in de Rechterarm
(9). Maak het onderste uiteinde van een
Handvat (11) aan de Rechterarm vast met een
M10 x 40mm Bout met Ronde Kop (77) en een
M10 Grote Tussenring (80). Draai de M10 x
72mm Bout met Ronde Kop (85) vast.
Monteer de Linkerarm (10) op dezelfde
manier.
12. Smeer een M10 x 90mm Bout met Ronde Kop
(67) en twee Armbussen (44). Maak de
Rechterarm (9) aan het Draaiend Onderstel (5)
vast met de Bout, en twee Armbussen, en een
M10 Nylon Klemmoer (56). Draai de
Klemmoer niet te strak vast; de Rechterarm
moet kunnen bewegen.
Maak de Linkerarm (10) aan het Draaiend
Onderstel (5) vast op dezelfde manier.
Montage van de Kabel
13. Bestudeer de KABELDIAGRAMMEN op pagi-
na 20 terwijl U de kabels monteert zodat U
de kabels kunt herkennen.
Neem de Armkabel (54). Smeer een M8 x
19mm Schouderbout (65). Maak de Kabel aan
de aangegeven Kabeldraaipen (39) vast met de
Schouderbout en een M8 Nylon Klemmoer (58).
Zorg ervoor dat de Kabel kan bewegen rond
de Schouderbout.
All manuals and user guides at all-guides.com
10
11
57
52
9
52
57
85
42
80
31
77
12
Smeervet
44
9
Smeervet
13
56
66
Smeervet
39
10
56
11
67
5
56
58
39
54
Smeervet
65
10
