Verstellen van de zittinghoogte
vooraan

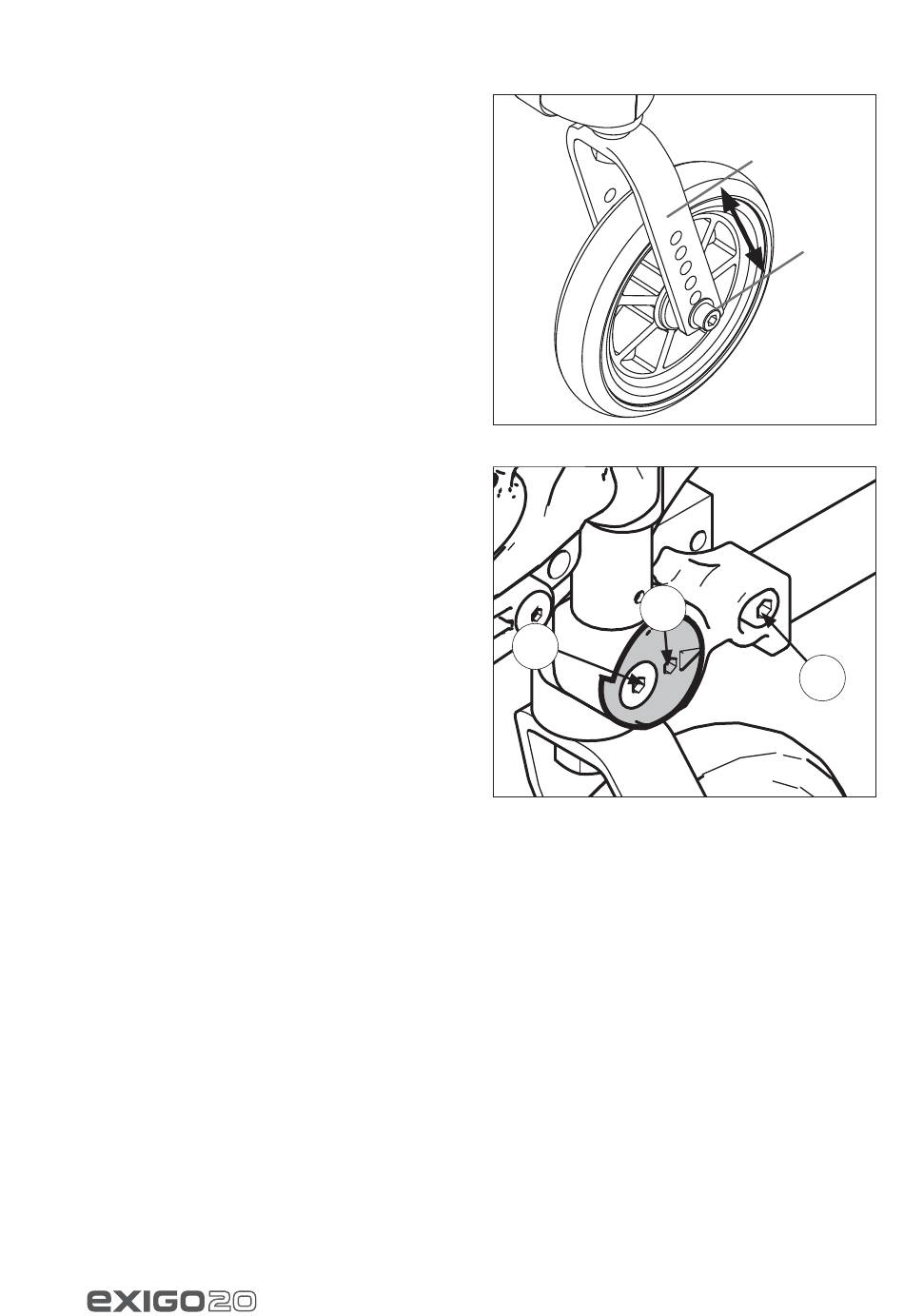

Figuur 25 en 26
Als u de hoogte van de stoel wijzigt, moet u eerst
de hoogte van de zwenkwielen instellen voor u de
hoek instelt.
Het zwenkwiel naar een andere
positie in de vork verplaatsen
Figuur 25
Draai de schroef in de naaf van de zwenkwielvork
los.
• Verplaats het wiel naar boven of naar beneden.
• Draai de schroef weer vast.
Verstellen van de hoek van het
zwenkwiel
Figuur 26
• Draai schroef (26A) een klein beetje los.
• Draai schroef (26B) los.
• Zet de inbussleutel in de draaischijf (26C) en
draai deze naar de gewenste hoek (zie de
schaal).
• Draai eerst schroef (26B) vast. Hierbij kan een
schroefborging worden gebruikt, bv. Locktite
blauw nr. 253. Draai vervolgens schroef (26A)
vast.
Als het zwenkwiel de juiste hoek heeft, staat
het lagerhuis verticaal, oftewel 90° t.o.v. de
ondergrond. Om dit te controleren kunt u een
rechte hoek of winkelhaak tegen het lagerhuis/de
ondergrond plaatsen.
14
Figuur 25
C
B
Figuur 26
A
MB3196-NL
