Installatie

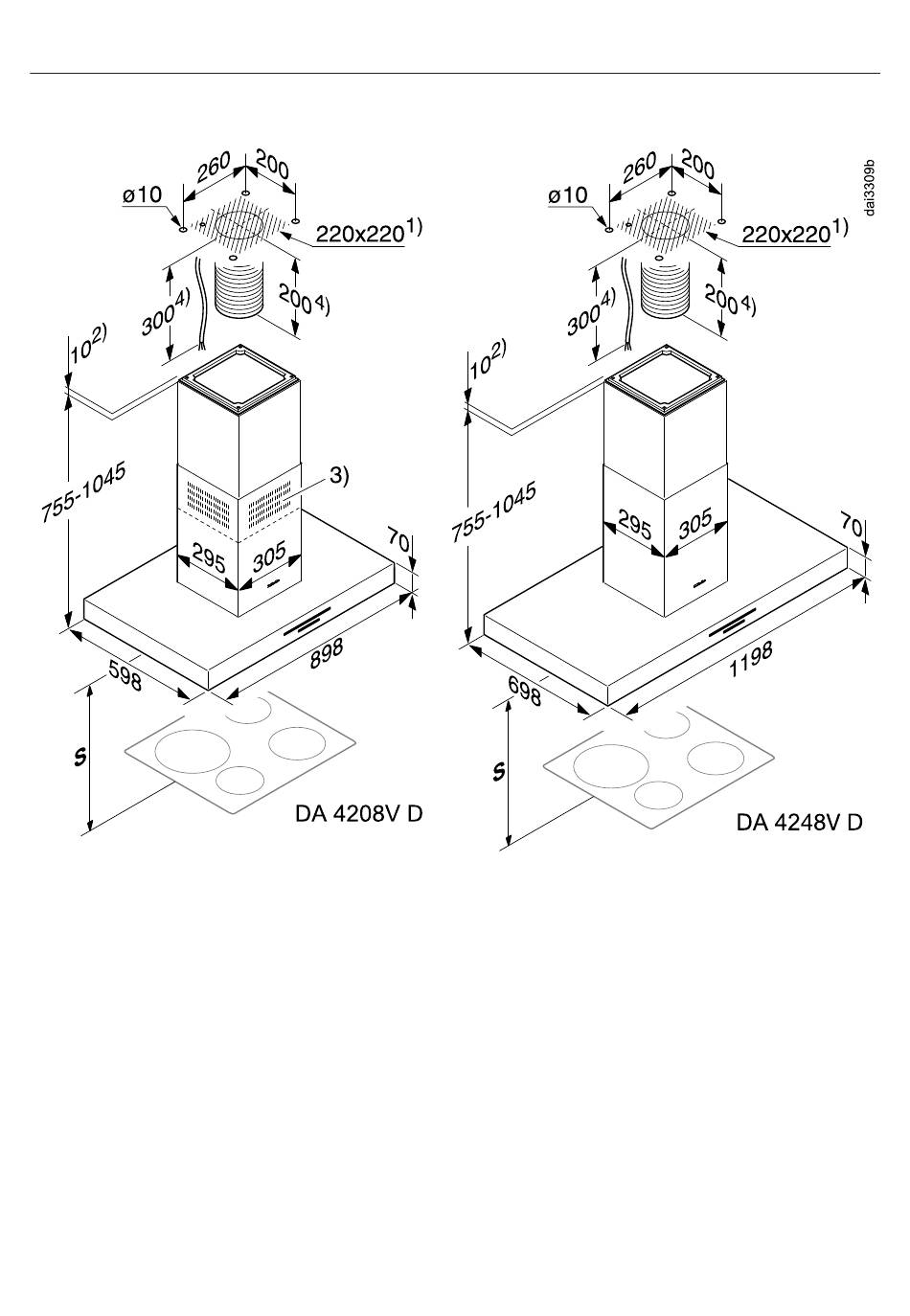

Afmetingen van het toestel
a Plaats van montage: opening voor de luchtafvoerleiding en de aansluitkabel en
bij toestellen van het type ...EXT ook voor de verbindingskabel naar de externe
ventilator. Voor werking met luchtcirculatie moet alleen een aansluitkabel wor-
den gelegd.
b Alternatieve montage met afstandslijst
c Luchtuitlaat bij circulatie naar boven gemonteerd
d Van de aansluiting in het plafond tot de aansluiting in de dampkap moet er een
aansluitkabel en bij werking met luchtafvoer een flexibele luchtafvoerleiding in
gereedheid worden gebracht.
Luchtafvoeraansluiting 150 mm
40
