Afhankelijk van het afgegeven vermogen zal ook de systeemventilator gaan moduleren (3
standen).
Als de warmtevraag wegvalt, zal de brander uit gaan en het toestel zal ca. 3 minuten gaan na
ventileren om het toestel na te koelen.
Het toestel zal maximaal 2 ontsteekpogingen doen alvorens in vlamstoring te vallen.
Bij vlamwegval tijdens bedrijf zal het toestel 1 herstartpoging doen.
7.3 Delta-t-regeling
Indien er géén warmtevraag is, is de delta-T-regeling actief. (alleen indien OpenTherm
thermostaat is geïnstalleerd).
Dit regelsysteem zal, indien het temperatuurverschil tussen de sensor op het toestel (de NTC)
én de sensor in de OpenThermthermostaat groter is dan een ingestelde waarde
(fabrieksinstelling normaal 10°C), de systeemventilator aansturen. Dit gebeurt ook op
verschillende toerentallen van de systeemventilator, afhankelijk van het gemeten
temperatuurverschil. Door dit regelsysteem wordt de temperatuurverdeling in de ruimte klein
gehouden, net zoals bij toepassing van plafondventilatoren.
Is deze delta-T-regeling niet gewenst, dan moet de verbinding tussen de OpenTherm
thermostaat en het toestel onderbroken worden (d.m.v een zgn. Buiten-gebruik schakelaar).
7.4 Temperatuurbeveiligingen
Het toestel bevat 2 temperatuurbeveiligingen. Een NTC bewaakt elektronisch de temperatuur.
Als die te hoog wordt, zal het toestel uitschakelen. Als het toestel voldoende is afgekoeld zal het
vanzelf weer in schakelen.
Als het toestel veel te heet wordt, zal de STB (capillairthermostaat) de voeding van de DBC
onderbreken en blokkeren. Deze thermostaat moet met de hand worden gereset.

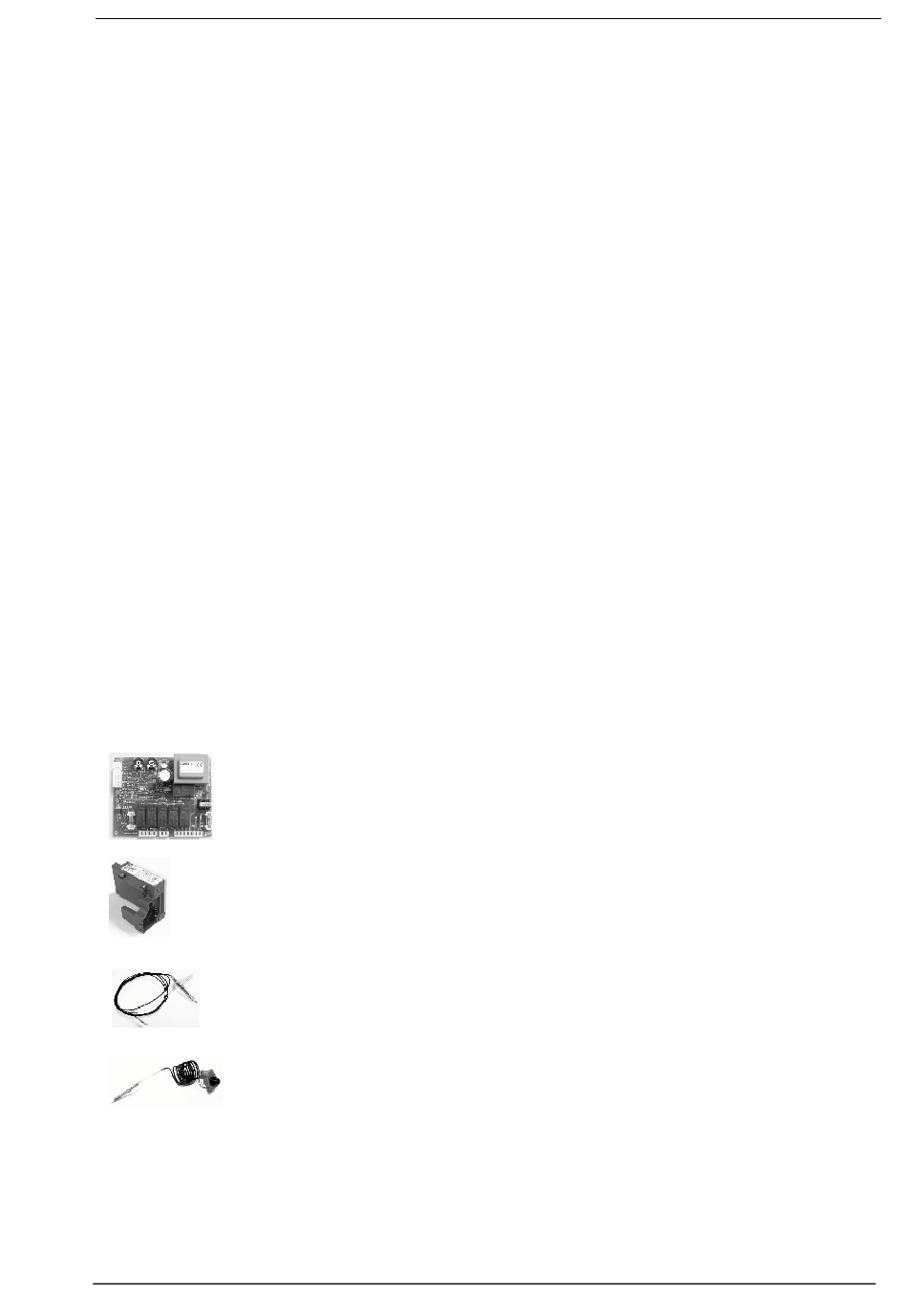

7.5 Beschrijving onderdelen
Lijst van afkortingen:
DFC: Digital Fan Control. De centrale regelprint die communiceert met de
DBC
NTC
de uitgeblazen lucht.
STB
PWM Dit is het pulserende 24 Volts signaal van de DFC naar de pre-mix fan
Instructie boekje Premix Luchtverwarmer type (7)10/(7)20/(7)30
thermostaat en o.a. de premix fan laat moduleren, en ook de
systeemventilator in de verschillende standen schakelt.
Digital Burner Control, de branderautomaat op de gasklep. Naast het
ontsteken en bewaken van de vlam levert deze ook de 230 Volt voeding
naar de premix-fan.
Negatiev Temperature Sensor. Deze sensor meet de temperatuur van
Sicherheits Temperatur Begrenzer, de mechanische maximaal
thermostaat die m.b.v. een capillaire voeler de temperatuur van de
uitgeblazen lucht meet. De ingestelde waarde kan niet worden
veranderd.
Hiermee wordt gemoduleerd en ook het start toerental geregeld.
Pagina 8/16
